Honeywell DWC7000 Betriebsanleitung Seite 18

Montage und Inbetriebnahme
*)
*)Bei DWC7000-1AAOA nicht enthalten
Honeywell GmbH

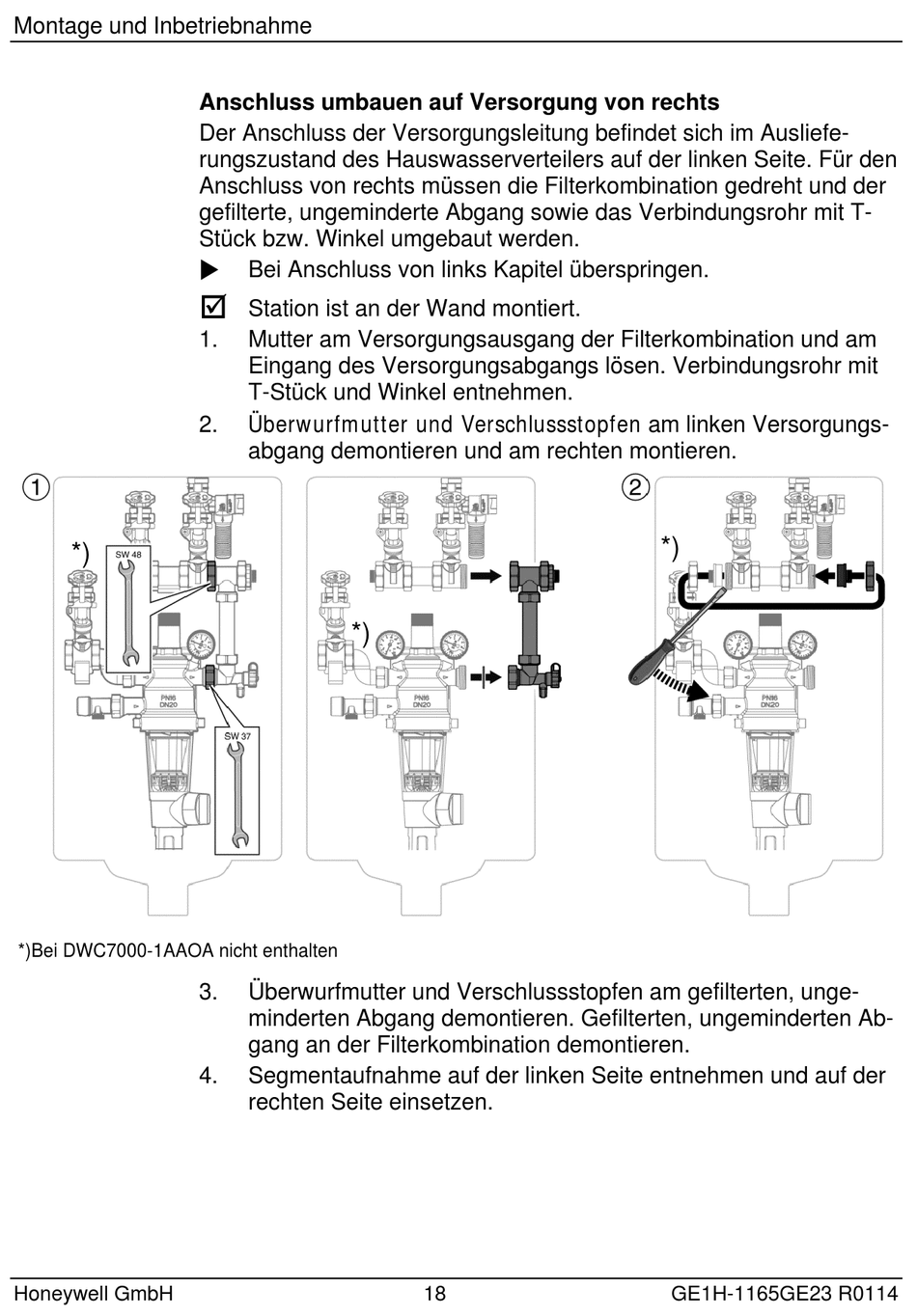

Anschluss umbauen auf Versorgung von rechts
Der Anschluss der Versorgungsleitung befindet sich im Ausliefe-
rungszustand des Hauswasserverteilers auf der linken Seite. Für den
Anschluss von rechts müssen die Filterkombination gedreht und der
gefilterte, ungeminderte Abgang sowie das Verbindungsrohr mit T-
Stück bzw. Winkel umgebaut werden.

Bei Anschluss von links Kapitel überspringen.

Station ist an der Wand montiert.
1. Mutter am Versorgungsausgang der Filterkombination und am
Eingang des Versorgungsabgangs lösen. Verbindungsrohr mit
T-Stück und Winkel entnehmen.
Überwurfmutter und Verschlussstopfen am linken Versorgungs-
2.
abgang demontieren und am rechten montieren.
*)
3. Überwurfmutter und Verschlussstopfen am gefilterten, unge-
minderten Abgang demontieren. Gefilterten, ungeminderten Ab-
gang an der Filterkombination demontieren.
4. Segmentaufnahme auf der linken Seite entnehmen und auf der
rechten Seite einsetzen.
18
*)
GE1H-1165GE23 R0114
