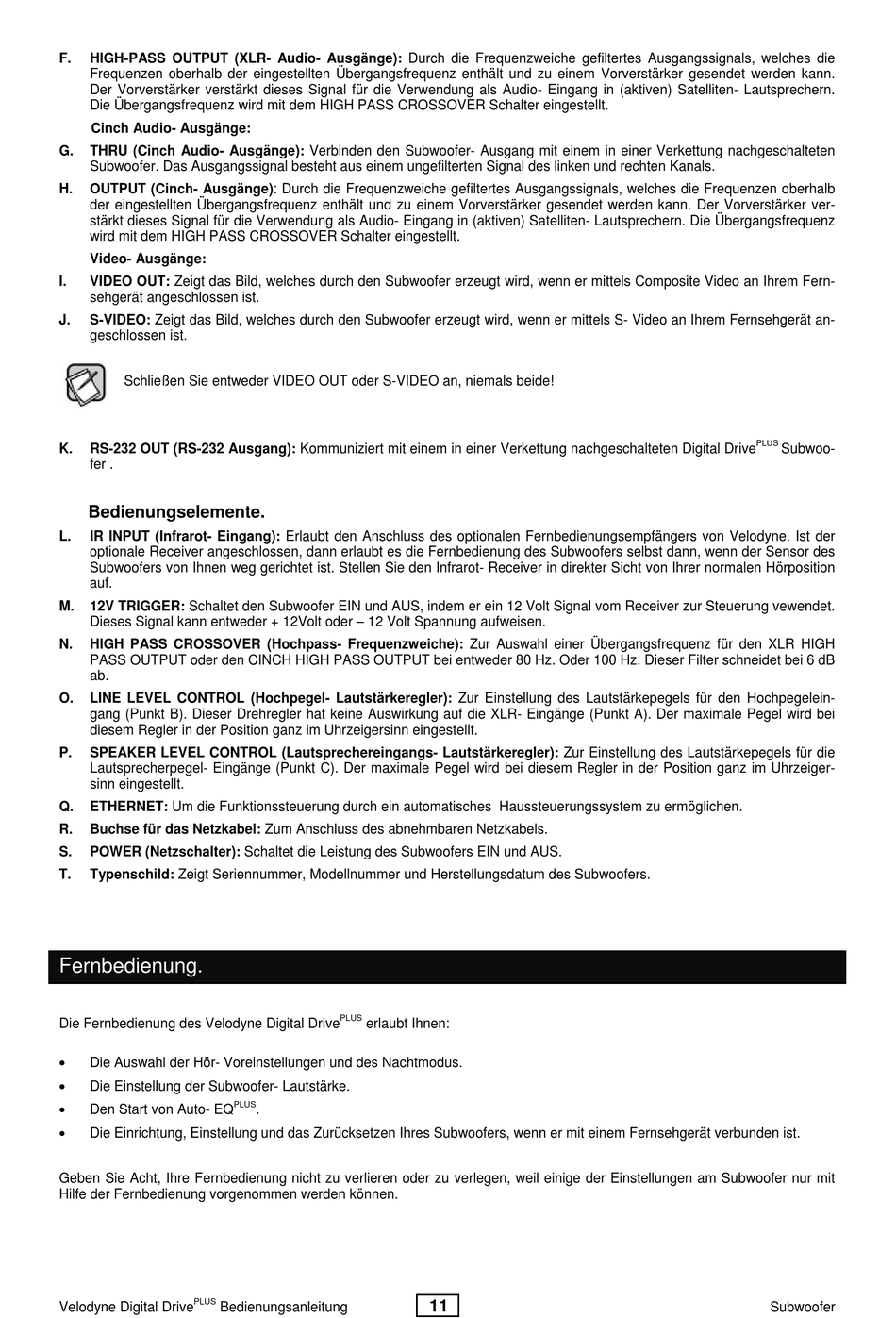

F.
HIGH-PASS OUTPUT (XLR- Audio- Ausgänge): Durch die Frequenzweiche gefiltertes Ausgangssignals, welches die
Frequenzen oberhalb der eingestellten Übergangsfrequenz enthält und zu einem Vorverstärker gesendet werden kann.
Der Vorverstärker verstärkt dieses Signal für die Verwendung als Audio- Eingang in (aktiven) Satelliten- Lautsprechern.
Die Übergangsfrequenz wird mit dem HIGH PASS CROSSOVER Schalter eingestellt.
Cinch Audio- Ausgänge:
G.
THRU (Cinch Audio- Ausgänge): Verbinden den Subwoofer- Ausgang mit einem in einer Verkettung nachgeschalteten
Subwoofer. Das Ausgangssignal besteht aus einem ungefilterten Signal des linken und rechten Kanals.
H.
OUTPUT (Cinch- Ausgänge): Durch die Frequenzweiche gefiltertes Ausgangssignals, welches die Frequenzen oberhalb
der eingestellten Übergangsfrequenz enthält und zu einem Vorverstärker gesendet werden kann. Der Vorverstärker ver-
stärkt dieses Signal für die Verwendung als Audio- Eingang in (aktiven) Satelliten- Lautsprechern. Die Übergangsfrequenz
wird mit dem HIGH PASS CROSSOVER Schalter eingestellt.
Video- Ausgänge:
I.
VIDEO OUT: Zeigt das Bild, welches durch den Subwoofer erzeugt wird, wenn er mittels Composite Video an Ihrem Fern-
sehgerät angeschlossen ist.
J.
S-VIDEO: Zeigt das Bild, welches durch den Subwoofer erzeugt wird, wenn er mittels S- Video an Ihrem Fernsehgerät an-
geschlossen ist.
Schließen Sie entweder VIDEO OUT oder S-VIDEO an, niemals beide!
K.
RS-232 OUT (RS-232 Ausgang): Kommuniziert mit einem in einer Verkettung nachgeschalteten Digital Drive
fer .
Bedienungselemente.
L.
IR INPUT (Infrarot- Eingang): Erlaubt den Anschluss des optionalen Fernbedienungsempfängers von Velodyne. Ist der
optionale Receiver angeschlossen, dann erlaubt es die Fernbedienung des Subwoofers selbst dann, wenn der Sensor des
Subwoofers von Ihnen weg gerichtet ist. Stellen Sie den Infrarot- Receiver in direkter Sicht von Ihrer normalen Hörposition
auf.
M.
12V TRIGGER: Schaltet den Subwoofer EIN und AUS, indem er ein 12 Volt Signal vom Receiver zur Steuerung vewendet.
Dieses Signal kann entweder + 12Volt oder – 12 Volt Spannung aufweisen.
N.
HIGH PASS CROSSOVER (Hochpass- Frequenzweiche): Zur Auswahl einer Übergangsfrequenz für den XLR HIGH
PASS OUTPUT oder den CINCH HIGH PASS OUTPUT bei entweder 80 Hz. Oder 100 Hz. Dieser Filter schneidet bei 6 dB
ab.
O.
LINE LEVEL CONTROL (Hochpegel- Lautstärkeregler): Zur Einstellung des Lautstärkepegels für den Hochpegelein-
gang (Punkt B). Dieser Drehregler hat keine Auswirkung auf die XLR- Eingänge (Punkt A). Der maximale Pegel wird bei
diesem Regler in der Position ganz im Uhrzeigersinn eingestellt.
P.
SPEAKER LEVEL CONTROL (Lautsprechereingangs- Lautstärkeregler): Zur Einstellung des Lautstärkepegels für die
Lautsprecherpegel- Eingänge (Punkt C). Der maximale Pegel wird bei diesem Regler in der Position ganz im Uhrzeiger-
sinn eingestellt.
Q.
ETHERNET: Um die Funktionssteuerung durch ein automatisches Haussteuerungssystem zu ermöglichen.
R.
Buchse für das Netzkabel: Zum Anschluss des abnehmbaren Netzkabels.
S.
POWER (Netzschalter): Schaltet die Leistung des Subwoofers EIN und AUS.
T.
Typenschild: Zeigt Seriennummer, Modellnummer und Herstellungsdatum des Subwoofers.
Fernbedienung.
Die Fernbedienung des Velodyne Digital Drive
Die Auswahl der Hör- Voreinstellungen und des Nachtmodus.
Die Einstellung der Subwoofer- Lautstärke.
Den Start von Auto- EQ
Die Einrichtung, Einstellung und das Zurücksetzen Ihres Subwoofers, wenn er mit einem Fernsehgerät verbunden ist.
Geben Sie Acht, Ihre Fernbedienung nicht zu verlieren oder zu verlegen, weil einige der Einstellungen am Subwoofer nur mit
Hilfe der Fernbedienung vorgenommen werden können.
PLUS
Velodyne Digital Drive
Bedienungsanleitung
PLUS
erlaubt Ihnen:
PLUS
.
11
..
PLUS
Subwoo-
Subwoofer
