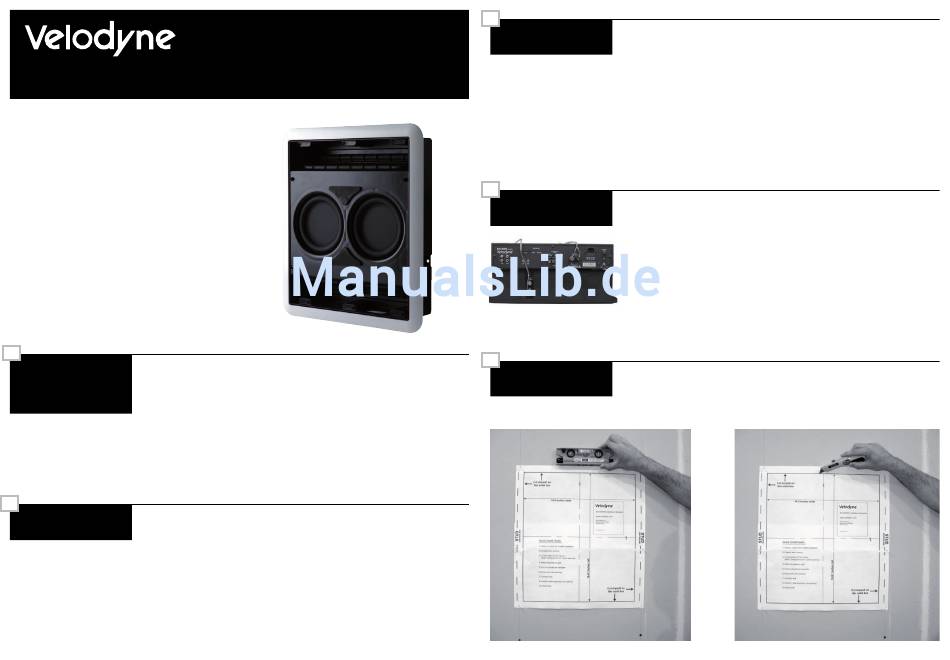

Velodyne SC-600 IW Kurzanleitung

M o n t a g e - K u r z a n l e i t u n g
SubContractor-Serie
SC-600 IW

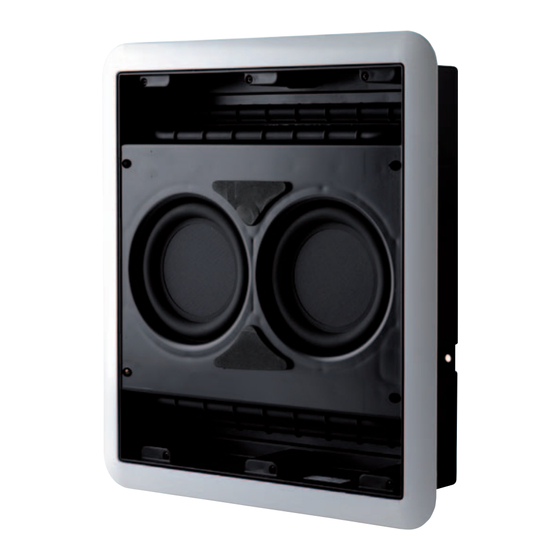

In-Wall Subwoofer
Herzlichen Glückwunsch zum Kauf Ihres Velodyne
SC-600 IW! Dieses Produkt repräsentiert die
technologische Spitze für Wandeinbau-Subwoofer
und wurde für maximalen Hörgenuss entwickelt.
Der SC-600 IW ist Teil der SC-600 Produktserie
und wurde speziell für den Betrieb mit dem
SC-600 Verstärker optimiert.
1
Packen Sie den Karton vor- - SC-600 IW Subwoofer .........................................................................................1
sichtig aus und überprüfen
- SC-600 IW Frontabdeckung ...............................................................................1
Sie den Inhalt:
- SC-600 IW Farbmaske .......................................................................................1
- SC-600 IW Wandeinbauschablone ....................................................................1
- SC-600 IW Vibrationsdämpfer für Wandbalken..................................................3
- SC-600 IW Holzschrauben für Wandpfosten .....................................................4
- SC-600 IW Montage-Kurzanleitung....................................................................1
- SC-600 IW Garantiekarte ...................................................................................1
2
Erforderliche Werkzeuge: - Saitenschneider und Abisolierwerkzeug f. Lautsprecherkabel
- Balkenfinder
- Bandmaß
- Wasserwaage
- Bleistift
- Messer oder geeignetes Werkzeug zum Zuschneiden der Einbauöffnung
- Kabelbinder
- Phillips Kreuzschlitzschraubendreher Größe 2
3
Der SC-600 IW Subwoofer ist für den Wandeinbau in Rigipswände zwischen
Einbauort festlegen:
Wandbalken mit einem Abstand von 16" (40,64 cm) konstruiert. Er sollte nach
Möglichkeit in Bodennähe eingebaut werden. Ermitteln Sie mit einem Balken-
finder die ideale Position zum schneiden einer Einbauöffnung.
Vermeiden Sie Einbauorte, an denen der SC-600 IW später von Möbeln oder
anderen Gegenständen verdeckt wird. Installieren Sie den SC-600 IW nicht
zwischen Wandbalken, wo auch Lichtschalter, Wandsteckdosen oder andere
elektrische Installationen sitzen.
4
Vor dem Einbau: Ermitteln Sie vor dem Einbau, wo die Anschlusskabel verlaufen sollen und welche
Kabellängen benötigt werden. Schließen Sie den SC-600 IW zum Testen der
Verkabelung in ausgebautem Zustand an. Achten Sie bei größeren Kabelwegen
auf eine ausreichende Kabelstärke. Lautsprecherkabel mit 4 - 6 quadratmillime-
tern Leiterquerschnitt sollten in den meisten Fällen genügen.Schließen Sie das
Mikrofon an und drücken dann für ein paar Sekunden die Taste EQ, um den
Subwoofer zu testen.
5
Nutzen Sie die mitgelieferte Wandeinbauschablone zum schneiden der Einbau-
Einbauöffnung schneiden:
öffnung in die Rigipsplatte.
