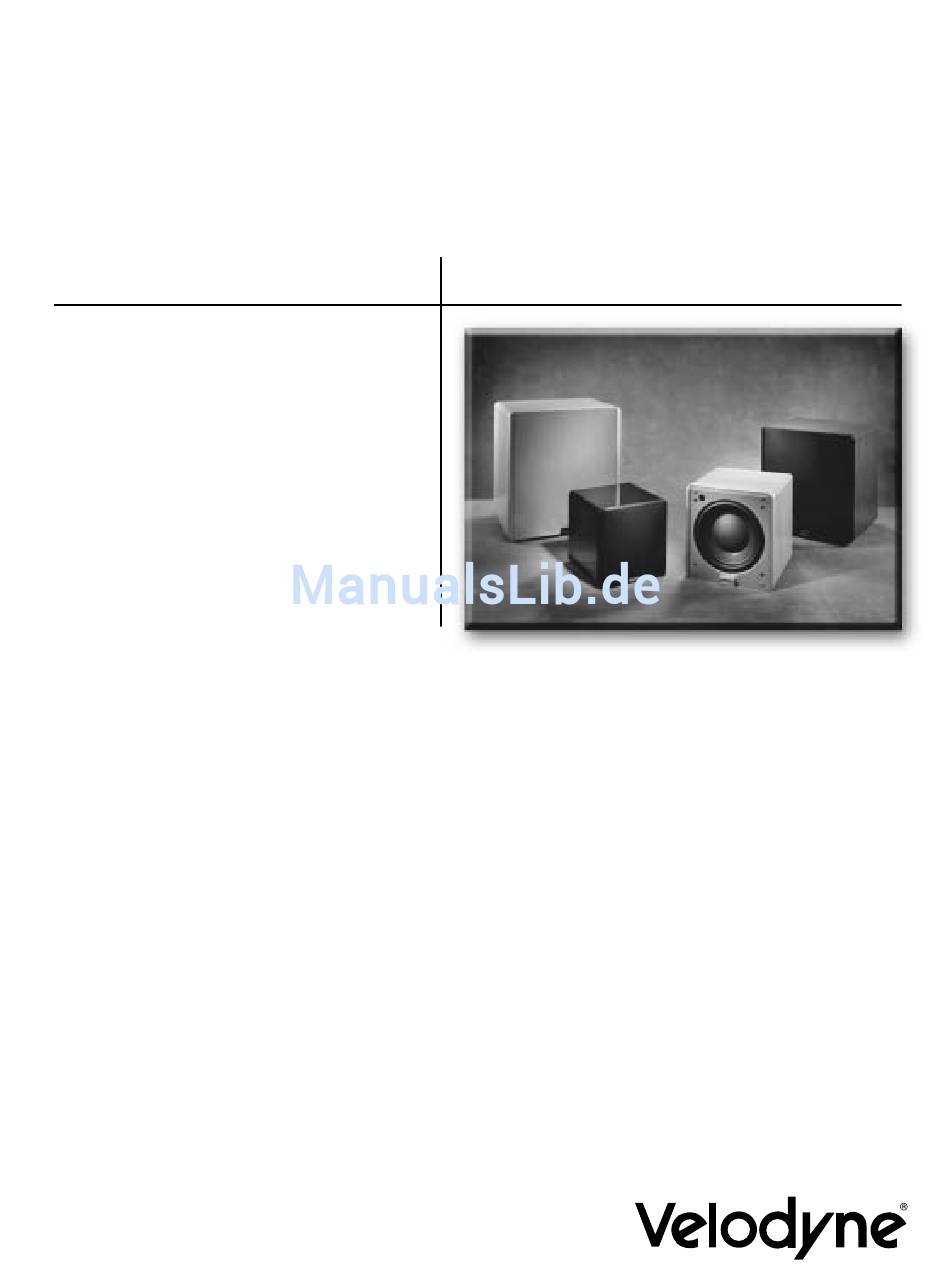

- Seite 1 Digital Drive ™ B E D I E N U N G S A N L E I T U N G B a s i e r e n d a u f S o f t w a r e Ve r s i o n 2 . 0...
-
Seite 2: Inhaltsverzeichnis
Bevor Sie Beginnen ........................3 Packungsinhalt.......................... 4 Leistungsmerkmale und Funktionen ..................4 Subwoofer ........................... 2 Fernbedienung ........................5 Digital Drive Zubehör-Kit ..................... 6 Installation – Übersicht ........................6 Subwoofer Bedienelemente und Anschlüsse ................6 Installation – Quick Start........................9 Installation – Schritt-für-Schritt ......................10 Subwoofer Kabel anschließen.................... -
Seite 3: Herzlichen Glückwunsch
Herzlichen Glückwunsch! H e r z l ichen Gl ückw u n sch ! Herzlichen Glückwunsch zum Kauf eines Velodyne Digital Drive Subwoofer Systems! Die Digital Drive Technologie ist das Ergebnis jahrelanger Forschung und Entwicklung. Sie kombiniert fortschrittliches Steuerung und hoch leistungsfähige Lautsprechersysteme. Das Ergebnis ist ein neuer Maßstab für Subwoofer-Technologien, welche unsere bekannt-akkurate Tieftonwiedergabe auf eine neue Ebene in Sachen Präzision hebt, Raumanomalien ausgleicht und mit vielen anderen, üblichen Problemen... -
Seite 4: Packungsinhalt
Pack ungsinhalt Ihr Velodyne Digital Drive Subwoofer wird mit folgendem Zubehör ausgeliefert: Netzkabel Fernbedienung Digital Drive Zubehör-Kit, bestehend aus: Kalibriertem Präzisionsmikrofon Mikrofon Windschutz Mikrofon Tischstativ Mikrofon Stativadapter 7,5 Meter Videokabel 7,5 Meter Audiokabel 6 Meter XLR Mikrofonkabel L e is tu n gs mer kma l e un d F unkt io nen Wichtige Eigenschaften Ihres neuen Digital Drive Subwoofers: Konus- und Antriebsgröße:... -
Seite 5: Fernbedienung
F e r nbe d ie n un g Die Velodyne Digital Drive infrarot Fernbedienung ermöglicht bei angeschlossenem Bildschirm die Einrichtung (Setup), Einstellung und das Zurücksetzen Ihres Subwoofers. Darüber hinaus können Sie mit der Fernbedienung abgespeicherte Benutzereinstellungen aufrufen, die Subwoofer Lautstärke einstellen, die Stummschaltung (Mute) oder ein Nachtmodus aktivieren. -
Seite 6: Digital Drive Zubehör-Kit
6 Meter XLR Mikrofonkabel Ins tallation Übersicht Ihr neuer Velodyne Subwoofer bietet eine Vielzahl von Installationsoptionen. Bitte lesen Sie sorgfältig alle nachfolgenden Informationen, um die bestmögliche Installationsoption für Ihre Zwecke zu ermit- teln. Bitte denken Sie daran, alle Installationen bei abgezogenem Netzkabel vorzunehmen, bis Sie aufgefordert werden, das Gerät zu aktivieren! - Seite 7 Kaltgeräte Buchse – Schließen Sie hier das Netzkabel an. RS-232 IN – Nutzen Sie diesen Port zum Anschluss eines Computers (für Software Updates), einer Touch-Panel Fernsteuerung, oder einem weiteren, in Reihe geschalteten Digital Drive Subwoofer. RS-232 OUT – Zur Kommunikation mit einem zweiten “Daisy-Chained” Digital Drive Subwoofer.
- Seite 8 VOLUME UP/DOWN – Drücken Sie die schwarze Taste UP zum schrittweise Anheben der Subwoofer Systemlautstärke; drücken Sie die schwarze Taste DOWN zum schrittweise Absenken der Subwoofer Systemlautstärke. Werden auch während Software Updates benötigt. (14) SPEAKER LEVEL INPUT RIGHT/LEFT – Diese Lautsprecher-Pegel Anschlüsse akzeptieren Bananenstecker oder abisolierte Kabelenden. Velodyne Digital Drive Bedienungsanleitung...
-
Seite 9: Installation - Quick Start
4. Schließen Sie das Mikrofon an (im Zubehör Kit) und und platzieren Sie es am Hörplatz. Drü- cken Sie 3-2-1 auf der Fernbedienung. 5. Das Gerät sollte 25 “Sweep”-Töne abspielen und anschliessend neustarten und normal spie- len. 6. Stellen Sie die Lautstärke des Subwoofers nach Ihrem Geschmack ein. 7. Genießen Sie! Velodyne Digital Drive Bedienungsanleitung... -
Seite 10: Installation - Schritt-Für-Schritt
Spielraum für Ihr System. Hinweise zu den Subwoofer Ausgängen Velodyne Subwoofer sind bei Nutzung der internen Frequenzweiche in der Lage, mit vollbereichs Audi- out” Buchse für den Anschluss an konventionelle Verstärker und Lautsprecher. In seltenen Fällen kann es bei der gleichzeitigen Nutzung von externen und der internen Frequenzweiche zu verringertem Ausgangspegel und erhöhtem Rauschen kommen. -
Seite 11: Hinweise Zu Den Verbindungskabeln
6. Schieben Sie das Mikrofon (das dünne Ende zuerst) durch die Öffnung des Mikrofon Tischstativs. Stellen Sie das Mikrofon am gewünschten Hörplatz auf. HINWEIS: Das Digital Drive Zubehör-Kit beinhaltet ein Mikrofon Stativadapter (1/2”-27 Gewinde) zur Verwendung mit professionellen Stativen. Entfernen Sie vor dessen Verwendung das innere Gewin- destück (3/8”-16). - Seite 12 Kabel, so dass die Subwoofer “Daisy Chained”, d. H. in einer Reihe, angeschlossen sind. 7. Messen Sie den Hauptsubwoofer ein (siehe Schritte 8-25, beginnend auf Seite 20). Self-EQ wird NICHT für den Hauptsubwoofer empfohlen. 8. Die Einrichtung ist abgeschlossen! Velodyne Digital Drive Bedienungsanleitung...
-
Seite 13: Subwoofer Einrichtung - Übersicht
Schritte Ihren Subwoofer benutzen. Nutzen Sie einfach die Fernbedienung zum Einstellen der Lautstärke, wählen einen geeigneten Preset für Ihr Musikmaterial und genießen Sie! Um jedoch sämtliche Vorteile der Digital Drive Technologie umfassend zu nutzen, lesen Sie weiter! Spezieller Hinweis für 230V Nutzer mit Videoproblemen Der standard Videomodus für 230V-Subwoofer ist NTSC. - Seite 14 Zum Aufrufen des Setup-Modus drücken Sie MENU und geben mittels der Zahlentasten den Code 12345 ein. Nach erfolgreicher Eingabe dieses Codes erscheint der EQ Setup Bildschirm. Siehe Bild 4. TIP: Sie müssen nicht die Taste MENU drücken, um mit der Eingabe der Sequenz zu beginnen. Tippen Sie einfach 12345. Velodyne Digital Drive Bedienungsanleitung...
- Seite 15 Nutzen Sie die Pfeiltasten RIGHT und LEFT zur Bewegung zwischen den Feldern des Setup- Bildschirms, und ändern Sie Einstellungen mit den Pfeiltasten UP und DOWN. Wenn Sie das Feld NEXT aufrufen und dann die Taste SELECT drücken, erscheint der nächste Bildschirm zur weiteren Einstellung. Siehe Bild 5, nächste Seite. Velodyne Digital Drive Bedienungsanleitung...
- Seite 16 Alle sechs Presets enthalten die folgenden Felder: Low-Pass Crossover und Slope – Legt die obere Grenzfrequenz Ihres Subwoofers fest. Wählen Sie eine Frequenz zwischen 15Hz und 199Hz und eine Flankensteilheit (Slope) von 6, 12, 18, 24, 30, 36, 42 oder 48 dB/Oktave. Velodyne Digital Drive Bedienungsanleitung...
- Seite 17 Zeit ohne Signal. Der Woofer erwacht automatisch, wenn ein Signal anliegt. Night Mode Maximum Volume – Die Taste NIGHT MODE (Nacht Modus) auf der Fernbedienung aktiviert diesen Modus. Bei aktiviertem Nacht Modus leuchtet eine bernsteinfarbene Linie Velodyne Digital Drive Bedienungsanleitung...
-
Seite 18: On-Screen Programmierung - Schritt-Für-Schritt
O n- Sc r ee n Progr a m mie ru ng – Schr i tt für Schr itt unterhalb des Velodyne Logos. Der Subwoofer spielt bei aktiviertem Nacht Modus nicht lauter als der eingestellte Wert. On-Screen Programmierung und Setup – Schritt-für-Schritt Folgen Sie diesen Schritten zur Inbetriebnahme Ihres Subwoofers und zur Ermittlung des besten Aufstellungsortes. - Seite 19 5. Wählen Sie den Videoeingang an Ihrem TV, an dem der Subwoofer angeschlossen ist. Der Begrüßungsbildschirm mit dem Velodyne Logo und “Velodyne Digital Drive” sollten wie folgt auf Ihrem TV-Bildschirm erscheinen: Velodyne Digital Drive Bedienungsanleitung...
- Seite 20 6. Drücken Sie MENU und geben 12345 für den Zugang zum EQ Setup Bildschirm ein: Velodyne Digital Drive Bedienungsanleitung...
- Seite 21 8. Erhöhen Sie die Lautstärke an Ihrem Receiver/Prozessor bis der DD Test Sweep (ein Ton, der von 20Hz bis 200Hz durchläuft) über die Lautsprecher Ihres Systems hörbar wird. Erhöhen Sie Abhörlautstärke). Dies sieht in etwa wie folgt aus: Velodyne Digital Drive Bedienungsanleitung...
- Seite 22 9. Nutzen Sie nun die DD Fernbedienung zur Erhöhung der Subwoofer Lautstärke, zur Angleichung (wenngleich zu diesem Zeitpunkt noch deutliche Berge und Täler zu sehen sein werden, um die wir uns in Kürze kümmern). Der Bildschirm sollte in etwa wie folgt aussehen: Velodyne Digital Drive Bedienungsanleitung...
- Seite 23 Das Ziel ist, den bestmöglichen Aufstellungsort mit der geringsten Anzahl und Ausprägung von Tälern und nahe zur Raummitte. Vermeiden Sie diese wenn möglich. Wenn Sie ein Paar Velodyne Subwoofer in Stereo verwenden ist es von Vorteil, jeden der Subwoofer bei dem Satelliten des gleichen Kanals der Berge und Täler beitragen.
- Seite 24 HINWEIS: Der Subwoofer sollte beim Bewegen ausgeschaltet sein. HINWEIS: Wenn Sie an bestimmte Aufstellungsorte gebunden sind, nicht verzweifeln. Durch die folgenden Schritte ermöglicht Ihnen Ihr Digital Drive Subwoofer große Flexibilität bei der Positionierung. 11. Nachdem der Aufstellungsort ermittelt ist, schalten Sie den Subwoofer und den Rest des Systems aus und verlegen Sie die Kabel endgültig.
- Seite 25 Auf Wunsch können Sie diesen jedoch später für individuelle Presets verän- dern. Nutzen Sie die Pfeiltasten LEFT und RIGHT zur Navigation, und die UP und DOWN Tasten zur Änderung der Werte. Das Beispiel auf der folgenden Seite zeigt eine Tief-Pass (Übergangs-) Frequenz von 100Hz. Velodyne Digital Drive Bedienungsanleitung...
- Seite 26 HINWEIS: Manche Receiver/Prozessoren liefern ein bereits gefiltertes Signal - z. B. nur die Bassfrequenzen. Wenn das der Fall ist, sollten Sie die interne Frequenzweiche des DD Subwoofers deaktivieren. Drücken Sie hierzu SELECT und anschließend RESET. Der folgende Bildschirm erscheint: Velodyne Digital Drive Bedienungsanleitung...
- Seite 27 – diese sollte links und rechts vom Frequenz-Übergabepunkt möglichst ebenmäßig verlaufen. Eine zu geringe Flankensteilheit (z. B. 6 dB/Oktave) kann zu einem Buckel bei der Übergabefrequenz führen, und eine zu steile Flanke zu einer Senke. Velodyne Digital Drive Bedienungsanleitung...
- Seite 28 Pfeiltasten LEFT und RIGHT zur Auswahl des gewünschten EQ. Wenn Sie z. B. bei 25Hz einen Frequenzbuckel sehen, navigieren Sie den Cursor zu dem EQ bei 25Hz und nutzen die Pfeilta- sten UP und DOWN, um den virtuellen Schieberegler zu verstellen. Sie sehen ein Beispiel auf der nächsten Seite. Velodyne Digital Drive Bedienungsanleitung...
- Seite 29 Die Phase ist effektiv eine kurze Verzögerung des Audiosignals und das Einstellen der Phase kann eine Veränderung der Phase bei der Eliminierung bestimmter problematischer Berge oder Täler im Frequenzspektrum hilfreich, und/oder wenn die Möglichkeiten zur Aufstellung begrenzt sind. Beispiel für einen “equalisierten” Raum: Velodyne Digital Drive Bedienungsanleitung...
- Seite 30 AUTO EQ Feld bewegen (wobei automatisch auf MANUAL umgeschaltet wird), oder alle 25 Sweeps durchgelaufen sind. HINWEIS: Die folgenden Schritte verwenden den parametrischen Equalizer für die Angleichung an den Raum. Wenn Sie die parametrische EQ Funktion nicht nutzen wollen, siehe Seite 24. Velodyne Digital Drive Bedienungsanleitung...
- Seite 31 21. Um die Funktionen des parametrischen EQs nutzen zu können, positionieren Sie den Curser auf EQ und drücken SELECT. Die Werte für diesen speziellen EQ erscheinen rechts auf dem Bildschirm. Der folgende Bildschirm wird angezeigt: Velodyne Digital Drive Bedienungsanleitung...
- Seite 32 23. Zum abwählen eines EQ, drücken Sie SELECT erneut, verwenden Sie die Pfeiltasten links und rechts zum Positionieren des Cursors auf einem anderen EQ, und wiederholen Schritt 22, bis die Anpassung an den Raum erfolgt ist. Velodyne Digital Drive Bedienungsanleitung...
- Seite 33 Abstand. Frequenzweiche, Subsonic Filter, Phase und Polarität. Diese ändern sich normalerweise nicht von Preset zu Preset. Doch wenn Sie z. B. unterschiedliche Satelliten für unterschiedliche Abhörsituationen verwenden wollen, können einzelne Presets hierfür angepasst werden. Velodyne Digital Drive Bedienungsanleitung...
- Seite 34 Wie Sie sehen, sind die Presets 1-4 werkseitig voreingestellt, Contour in Preset 5 steht vom Werk auf um den Effekt der Raum Anpassung des Subwoofers demonstrieren zu können. HINWEIS: Unter dem Menüpunkt DEFAULT PREST können Sie wählen, welcher Preset nach dem Einschalten aktiviert sein soll: Velodyne Digital Drive Bedienungsanleitung...
- Seite 35 25. Der letzte Schritt zur Anpassung Ihres Digital Drive Subwoofers an Ihren Raum, vergessen Sie nicht den “objektiven Hörtest”. Vergewissern Sie sich, dass es für Sie gut klingt! Oftmals hat man den Eindruck, es könnte ruhig etwas kräftiger im Bassbereich zu Werke gehen, insbesondere, nachdem man sämtliche Berge und Täler aus dem Frequenzgang des Subwoofers entfernt hat.
- Seite 36 Einstellungen im Setup Modus. leises Ticken aus den Hauptlautsprechern. Das ist normal. HINWEIS: Der Digital Drive Subwoofer speichert alle Einstellungen in einem internen “Flash” Spei- cher. Dieser behält die Daten auch im ausgeschalteten Zustand, bei Stromausfall, oder bei einem Software Update.
-
Seite 37: Wiederherstellen Der Standardeinstellungen
Wi e d e r h e rs t e l l e n d e r S ta n d a r d e i n s t e l l u n ge n Zum Zurücksetzen der Einstellungen auf den Auslieferungszustand: Im Begrüßungsbildschirm schließend wird wieder der Begrüßungsbildschirm angezeigt. Das System bestätigt das erfolgreiche Zurücksetzen mit folgendem Bildschirm. Velodyne Digital Drive Bedienungsanleitung... - Seite 38 Inaktivität: Der folgende Bildschirm wird angezeigt, wenn sich das System nach ca. 15 Minuten der Inaktivität in den Standby-Modus geschaltet hat: Velodyne Digital Drive Bedienungsanleitung...
- Seite 39 Der folgende Bildschirm wird angezeigt, wenn die Taste POWER gedrückt wird, um das Gerät aus- zuschalten: Drücken Sie Power erneut, um das System wieder einzuschalten. Velodyne Digital Drive Bedienungsanleitung...
- Seite 40 Der folgende Bildschirm wird angezeigt, wenn das System auf ein 12V Triggersignal zur Aktivierung wartet: Velodyne Digital Drive Bedienungsanleitung...
-
Seite 41: Über Room Equalization
„Bumsbass“ von minderwertigen Anlagen gehört. Die Velodyne Digital Drive Servo-Control Lösung Velodyne Digital Drive Subwoofer erzeugen Töne auf die gleiche Art und Weise wie konventionelle Lautsprecher: Eine konus-förmige Membrane wird durch einen Linearantrieb in Bewegung versetzt. Dies ist jedoch so ziemlich die einzige Gemeinsamkeit. - Seite 42 Das Gerät verfügt über eine Signal gesteurte Ein/Aus-Schaltung, welche den Subwoofer nach ein paar Minuten ohne Eingangssignal in den Standby-Modus schaltet. Sollten Sie Ihren Subwoofer für einen längeren Zeitraum nicht benutzen (z. B. wegen eines Urlaubs), ziehen Sie den Netzstecker aus der Steckdose. Velodyne Digital Drive Bedienungsanleitung...
-
Seite 43: Problembehebung Und Service
Einsatz an ungeeigneten Strom-Verteilerleisten. Digital Drive Software Updates Das Herz der Digital Drive Funktionalität ist die anpassbare Software. Von Zeit zu Zeit wird Velodyne updates dieser Software zur Verfügung stellen. Um festzustellen, ob ein Update für Ihr Gerät verfügbar ist, überprüfen Sie die Versionsnummer in der oberen, linken Ecke des Begrüßungsbildschirms (z. -
Seite 44: Aktivität
Schnittstelle, und ein serielles “männlich-auf-weiblich” Mausverlängerungskabel. Dieses Kabel erhalten Sie im Computer-Fachhandel oder von Ihrem autorisierten Velodyne-Fachhändler. Besuchen Sie die Velodyne Webseite und klicken auf den Link zum Download der Software. Starten Sie die Software nach erfolgreichem Download und folgen Sie den Anweisungen zum Update-Prozess. -
Seite 45: Anhang B: Übersicht Spezieller Steuerungscodes
Servofunktion ist. TEST zum abbre- chen. Anhang C: Was ist neu in Version 2.0 Ihr Digital Drive Subwoofer wurde mit Softwareversion 2.0 der Digital Drive Raummanagement Soft- ware ausgeliefert. Im folgenden eine Übersicht der neuen Funktionen von Version 2.0. Funktion... -
Seite 46: Velodyne Digital Drive™ Subwoofer (Nur Dd-15 Und Dd-18) Und Thx™ Ultra
Wenn die Lautstärketasten gedrückt werden, blinkt das Velodyne Logo beim erhöhen der Lautstärke schneller, und beim verringern der Lautstärke langsamer. pegel Blinkmuster für Preset Aus- Das Velodyne Logo blinkt entsprechend der gewählten Preset Nummer. Also zum Beispiel drei mal für Preset 3. wahl Anpassungsmöglichkeit der Wurde mit Version 1.6 eingeführt und für Version 2.0 übernommen. - Seite 47 AUDIOREFERENCE Velodyne Digital Drive Bedienungsanleitung...
-
Seite 48: Wichtige Sicherheitshinweise
Die Verwendung von Ersatzteilen, die nicht zugelassen sind, kann Brände, elektrischen Schlag oder andere Gefahren verursachen. 20. Sicherheitsprüfung - Nach Beendigung von Wartungs- oder Reparaturmaßnahmen an diesem Produkt vom Servicetechniker Sicherheitsprüfungen zum Nachweis des ordnungsgemäßen Betriebszustandes vornehmen lassen. Velodyne Digital Drive Bedienungsanleitung... - Seite 49 Fax: +49 (0)40 / 53320-459 E-Mail: info@audio-reference.de Web: www.audio-reference.de Hersteller: Velodyne Acoustics, Inc. 345 Digital Drive Morgan Hill, CA 95037 408.465.2800 voice 408.779.9227 fax 408.779.9208 service fax www.velodyne.com Service E-mail: service@velodyne.com Product E-mail: help@velodyne.com Technical E-mail: techhelp@velodyne.com Velodyne Digital Drive Bedienungsanleitung...
- Seite 50 63-DD RevG DEC05...
