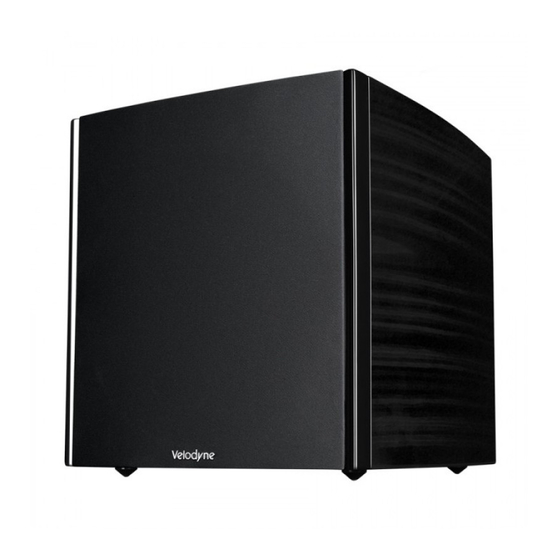

Velodyne DD-10+ Bedienungsanleitung
Digital drive plus serie
Vorschau ausblenden
Andere Handbücher für DD-10+:
- Bedienungsanleitung (40 Seiten) ,
- Schnellstartanleitung (2 Seiten)
Verwandte Anleitungen für Velodyne DD-10+
Inhaltszusammenfassung für Velodyne DD-10+
- Seite 1 SET UP B e d i e n u n g s a n l e i t u n g B e n u t z e r s c h n i t t s t e l l e Digital Drive PLUS DD-10+, DD-12+, DD-15+ and DD-18+...
-
Seite 2: Inhaltsverzeichnis
Durchführung einer manuelllen EQ Optimierung – Einstellen nach Ihrem Geschmack ....Hinweise zur Problembehebung ....................PLUS Deinstallieren von Velodyne’s Digital Drive Windows Setup Software......... 18 Deinstallieren der Virtual Com Port Software ................Teil Zwei – TV- Bildschirmschnittstelle zur Optimierung ............ - Seite 3 Begrüßungsbildschirm in den inaktiven Laufzeitmodi ..............33 Standbymodus ........................Power Off- Modus ........................ Warten auf 12 Volt Eingangsspannung – Modus ..............Ausschalten des Subwoofer- Frequenzweiche ................Teil Drei – Software und Treiberaktualisierungen ..............Adressen und Kontaktdaten ......................PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle...
-
Seite 4: Einleitung
Manual- EQ Optimierungsmethoden und über die Parameter, welche jede davon optimiert, Beschreibungen der Para- meter, welche manuell optimiert werden können und eine empfohlene Reihenfolge, um die Parameter während der Ma- nual- EQ Optimierung einzustellen. Zu Ihrer Bequemlichkeit bietet Velodyne die folgenden beiden Benutzerschnittstellen für die Durchführung der Optimierung an: PLUS Velodyne’s Digital Drive Windows Setup Program (Velodynes empfohlene Schnittstelle): Diese Software läuft auf... -
Seite 5: Velodyne's Digital Drive Plus – Windows Setup Software
Wie man unter Verwendung des Windows Setup Programms Self- EQ und Auto- EQ Optimierung durchführt. Wie man das Windows Setup Programm für die Durchführung von Manual- EQ Optimierung verwendet. PLUS Wie man den USB VIrtual COM Port Treiber, das Velodyne Digital Drive Windows Setup Programm, den Velody- PLUS PLUS... - Seite 6 Text, der „Install or run program from your media“ lautet, Run Velodyne DD+Setup_v###.exe, an. Startet das Installationsprogramm nicht automatisch, dann können Sie die Installation durch einen Doppelklick auf die Velodyne DD+Setup_v###.exe- Datei im CD- Verzeichnis im Windows Explorer wie untern gezeigt starten. ### zeigt die Versionsnummer der Software, zum Beispiel 100.
- Seite 7 Laufwerk und gehen zurück zu Schritt 4. 8.) Das Select Setup Language Dialogfenster öffnet. Wählen Sie eine Installationssprache und klicken Sie dann auf OK. PLUS 9.) Das Velodyne Digital Drive Setuüp Program Wizard öffnet. Klicken Sie auf Next, um fortzufahren. PLUS...
- Seite 8 Software fortzufahren. 11.) Klicken Sie auf Next. 12.) Blättern Sie dorthin, wo Sie das Digital DrivePLUS Windows Setup Programm installieren möchten. Werksseitig ist Ihr Windows Programmordner vorgesehen. 13.) Klicken Sie auf Next. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle...
- Seite 9 14.) Blättern Sie dorthin, wo Sie gerne möchten, dass das Programm in Ihrem Startmenü aufscheint. Der werksvoreinge- PLUS stellte Ordner ist Velodyne Digital Drive Setup. 15.) Klicken Sie auf Next. PLUS 16.) Wenn Sie nicht möchten, dass die Installation ein Desktop- Symbol für das Digital Drive Setup Programm erzeugt, dann nehmen Sie das Häkchen aus der Create a desktop icon Option weg.
- Seite 10 18.) Klicken Sie auf Install. PLUS 19.) Wollen Sie jetzt das Digital Drive Windows Setup Programm durchführen, dann wählen Sie die Launch Velodyne PLUS Digital Drive Setup Option. 20.) Klicken Sie auf Finish. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle...
-
Seite 11: Frequenzgang Und Parameterbildschirm
Frequenzgangs- Grafik: Zeigt den gemessenen Frequenzgang an. Sowohl die horizontale als auch die vertikale Skala sind festgelegt. Grafik für den Parametrischen EQ: Zeigt die graphische Darstellung der auf den Parametrischen Filtereinstellun- gen basierenden achtbandigen parametrischen Equalizers. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 12: Optimierungsparameter
Sie stellen diese Werte entweder mittels einzelner Mausklicks (ein Klick entspricht einer Verstellung des Wertes um einen festen Betrag) ein oder geben den Wert direkt ein. Wenn Sie eine Filtereinstellung unter Zuhilfenahme die- ser Eingabefelder verändern, dann werden die Veränderungen in der Kurve des Parametrischen EQ wiedergegeben., PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 13: Bedienungselemente Des Subwoofers
Save As: Speichert eine Setupmenü- Datei des Subwoofers mit einem zusätzlichen Namen oder an einer an- deren Stelle ab. Exit: Schließt das Programm ohne in einer Datei oder im Subwoofer zu speichern. DD+ Menü: Reconnect: Versucht den Subwoofer wieder zu verbinden. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 14: Bildschirmnavigation
About: Zeigt die Version der Digital Drive Windows Setup Program Software an. Sie können dies auch ver- wenden, um auf der Velodyne Internetseite festzustellen, ob Sie über die letzte verfügbare Version verfügen. Bildschirmnavigation. Next: Erlaubt Ihnen die Öffnung des Bildschirmes mit den Voreinstellungen. -
Seite 15: Ändern Und Abspeichern Von Voreinstellungen
Klicken Sie auf Save to File, um die Änderungen der Voreinstellungen in einer Datei auf Ihrem Computer abzuspeichern. Velodyne empfiehlt diese Vorgangsweise als eine Möglichkeit, „Ihre Arbeit zu sichern“ und die Subwofer- Einstellungen abzurufen, ohne den Subwoofer mit Ihrem Computer zu verbinden. Sie können die Einstellungen auch unter Verwendung der File >... - Seite 16 12.) Klicken Sie auf Save to File, um die voreingestellten EQ Filtereinstellungen in einer DDP Datei auf Ihrem Computer zu speichern. Sie werden sie benötigen, um die folgenden Anweisungen für die Manual- EQ Optimierung auszuführen. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle...
- Seite 17 Versuchen Sie das USB- Kabel an einem anderen USB- Anschluss Ihres Computers anzuschließen. Möglicherweise müssen Sie den USB Virtual COM Port Treiber neu installieren. Legen Sie dazu nochmals die Velodyne Digital DrivePLUS Windows Setup Program CD ins Laufwerk Ihres Computers. Sie können die Installation bei der Ein- gabeaufforderung bei der Sprachauswahl abbrechen.
- Seite 18 Windows Setup Programm verwenden, oder Verwenden Sie einen Adapter von dreipolig auf zweipolig, welchen Sie dann in die Wandsteckdose stecken. – nicht empfehlenswert !!!! PLUS Die Deinstallation der Velodyne’s Digital Drive Windows Setup Software. PLUS Um die Velodyne Digital Drive Windows Setup Software zu deinstallieren, befolgen Sie die folgenden Schritte: Wenn kein Programm läuft und alle Fenster geschlossen sind, gehen Sie zum Punkt Deinstallation der Windows Sys-...
- Seite 19 3.) Klicken Sie im Velodyne Digital Drive Setup Uninstall Fenster auf Yes. 4.) Wenn der Deinstallations- Assistent von Windows abgeschlossen hat, dann ist das Velodyne Digital DrivePLUS Win- dows Setup Programm vollständig von Ihrem Computer entfernt. Die Deinstallation der Virtual COM Port Software.
-
Seite 20: Teil Zwei – Tv- Bildschirmschnittstelle Zur Optimierung
Programmordner von Windows gespeichert werden sondern im Gerätemanager von Windows, erfolgt die PLUS Deinstallation des USB Virtual COM Port Treibers auf eine andere Weise als jene des Velodyne Digital Drive Windows Se- tup Programms. Um den USB Virtual COM Port Treiber zu deinstallieren: Gehen Sie in den System- Gerätemanager der Windows Systemsteuerung. -
Seite 21: Übereinkunft Zur Bedienungsanleitung
Subwoofer einschalten, dann erscheint der Begrüßungsbildschirm wie in Bild 1 dargestellt. Wenn Sie die Fernbe- dienung verwenden, um Einstellungen zu ändern, sie etwa die gewählte Voreinstellung für die Lautstärke, dann werden die Bild 1: Begrüßungsbildschirm PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... - Seite 22 LOW SIGNAL: Der Ausgangspegel des Receivers ist zu gering, um eine Optimierung durchführen zu können. Erhö- hen Sie die Lautstärke am Receiver. Nach 6 Messtönen unter diesen Bedingungen (zu geringer Ausgangspegel des Systems) wird der Subwoofer neu starten. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle...
-
Seite 23: Antwortbildschirm
Frequenzweiche, Flankensteilheit, Phase, Polarität und Lautstärke für alle Voreinstellungen benutzt. Bildschirmnavigation (Screen Navigation). Sie können zum Antwortbildschirm zurückkehren, indem Sie die Option PREV in der linken oberen Ecke des Bildschirms wählen. Bild 4: Systemeinstellungs- bildschirm PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 24: Bildschirm Zur Systemeinstellung
Sie verwenden die Fernbedienung, um die Einstellungen des Digital Drive Subwoofers anzupassen. Sie können alle Setup- Funktionen durchführen, indem Sie die Tasten der von Velodyne gelieferten Fernbedienung benutzen und die Ergebnisse auf Ihrem Bildschirm sehen. Diese Bedienungselemente werden später beschrieben. -
Seite 25: Aufrufen Des Antwortbildschirms
Um zum Systemeinstellungs- Bildschirm zu gelangen: Navigieren Sie auf dem Antwortbildschirm den Cursor auf das NEXT Feld. Drücken Sie auf der Fernbedienung die SELECT Taste. Es erscheint der Systemeinstellungs- Bildschirm wie in Bild 7 dargestellt. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 26: Sperren Der Setup- Voreinstellungen
Bildschirm erscheinen, wenn Sie sie drücken. Waren Sie erfolgreich, dann wird der Bildschirm flackern und dann in den Begrüßungsbildschirm zurückkehren. Die Meldung DEFAULTS RESTORED erscheint wie in Bild 9 dargestellt in der Mitte oben auf dem Bildschirm. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 27: Speichern Der Einstellungen
Neustart des Subwoofers durch und bringt Sie anschließend zum Begrüßungsbildschirm zurück. Die Wahl von NO mit anschließendem Drücken der SELECT Taste der Fernbedienung bringt Sie zum Be- grüßungsbildschirm zurück, ohne zu speichern. Es werden die zuvor im Speicher abgelegten Einstellun- gen verwendet. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 28: Auswahl Einer Voreinstellung
Drücken Sie TEST, um die Kurve mit den nunmehr aktivierten Einstellungen zu überprüfen. Überzeugen Sie sich, dass das Mikrofon angeschlossen ist und die Sweep- Ton- CD spielt. Bild 11: Systemeinstellungsbild- schirm – Änderung der voreingestellten LOW- Pass Übergangsfrequenz. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 29: Änderung Der Werkseinstellungen
Sie können die Parameter des Parametrischen Equalizers dazu verwenden, für den Hörraum eine ebenere Frequenzgangskur- ve zu erreichen. Um den Parametrischen EQ zu verwenden: Gehen Sie auf den Ant- wortbildschirm. Bild 13: Antwortbildschirm- 32 Hz EQ geändert. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 30: Durchführung Der Self- Eq Optimierung - Ihr Erster Eq
Subwoofers an. Verbinden Sie Ihren Subwoofer mit dem Video- Eingang Ihres Fernsehgerätes wie unter „Herstellen einer Videover- bindung zwischen Fernsehgerät und Subwoofer“ beschrieben, Überzeugen Sie sich, dass der Subwoofer ein- und Ihr Audiosystem ausgeschaltet ist. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 31: Durchführung Der Auto-Eq
Sie bewegen den Cursor aus dem AUTO Feld (in diesem Fall kehrt das Feld automatisch zu Manual- EQ zu- rück). Der Frequenzgangpegel ist zu hoch (Spitzen über 87 dB) oder zu gering (Durchschnittspegel unter 70 dB). Die Sweep- Ton- CD hört auf zu spielen. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 32: Durchführung Einer Manuelllen Eq Optimierung - Einstellen Nach Ihrem Geschmack
Wenn Sie im Manual- EQ- Modus auf der Fernbedienung RESET drücken, dann werden Sie in der Eingabeaufforde- rung gefragt, ob Sie entweder speichern und aussteigen, ohne zu speichern aussteigen oder den Ausstiegsprozess rückgängig machen möchten. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 33: Durchführung Eines Hörtests
Bild 17 zeigt die angezeigte Mitteilung, wenn sich der Subwoofer im Standby- Modus befindet. Der Subwoofer geht in den Standby- Modus, wenn dieser Modus im Systemeinstellungsbildschirm auf ACTIVE gestellt und gespeichert worden ist und er während der letzten 10 bis 15 Minuten kein Eingangssignal empfangen hat. Bild 17: Begrüßungsbildschirm- Standby Modus aktiviert PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 34: Power Off Modus
Bild 19 zeigt die Mitteilung, wenn der Subwoofer auf eine 12 Volt Triggerspannung wartet, um aktiviert zu werden, nachdem der AUTO ON / OFF MODE auf dem System Setting Bildschirm auf 12V TRIGGER Betrieb gestellt und abgespeichert worden ist. Bild 19: Begrüßungsbildschirm- Warten auf ein 12 V Triggersignal. PLUS Velodyne Digital Drive Bedienungsanleitung Benutzerschnittstelle... -
Seite 35: Ausschalten Des Subwoofer- Frequenzweiche
Frequenzweichenkabel funktionieren nicht. Stellen Sie sicher, dass Sie ein Verlängerungskabel zur Verfügung haben, be- vor Sie eine Aktualisierung in Angriff nehmen. Der USB Virtual COM Port Treiber und die Velodyne Digital DrivePLUS Windows Setup Software aktualisieren ausschließlich durch den steuernden Windows Computer. Deshalb ist für deren Aktualisierungen kein Zusatzgerät für den Subwoofer notwendig und es werden durch diese Updates keine Änderungen am Subwoofer vorge-... -
Seite 36: Adressen Und Kontaktdaten
Hersteller: Velodyne Acoustics, Inc. 345 Digital Drive Morgan Hill, CA 95037 001.408.465.2800 voice 001.408.779.9227 fax 001.408.465.2851 service voice 001.408.779.9208 service fax www.velodyne.com Service E-mail: service@velodyne.com General E-mail: help@velodyne.com Technical E-mail: techhelp@velodyne.com 63-164 Rev A DEC10...
