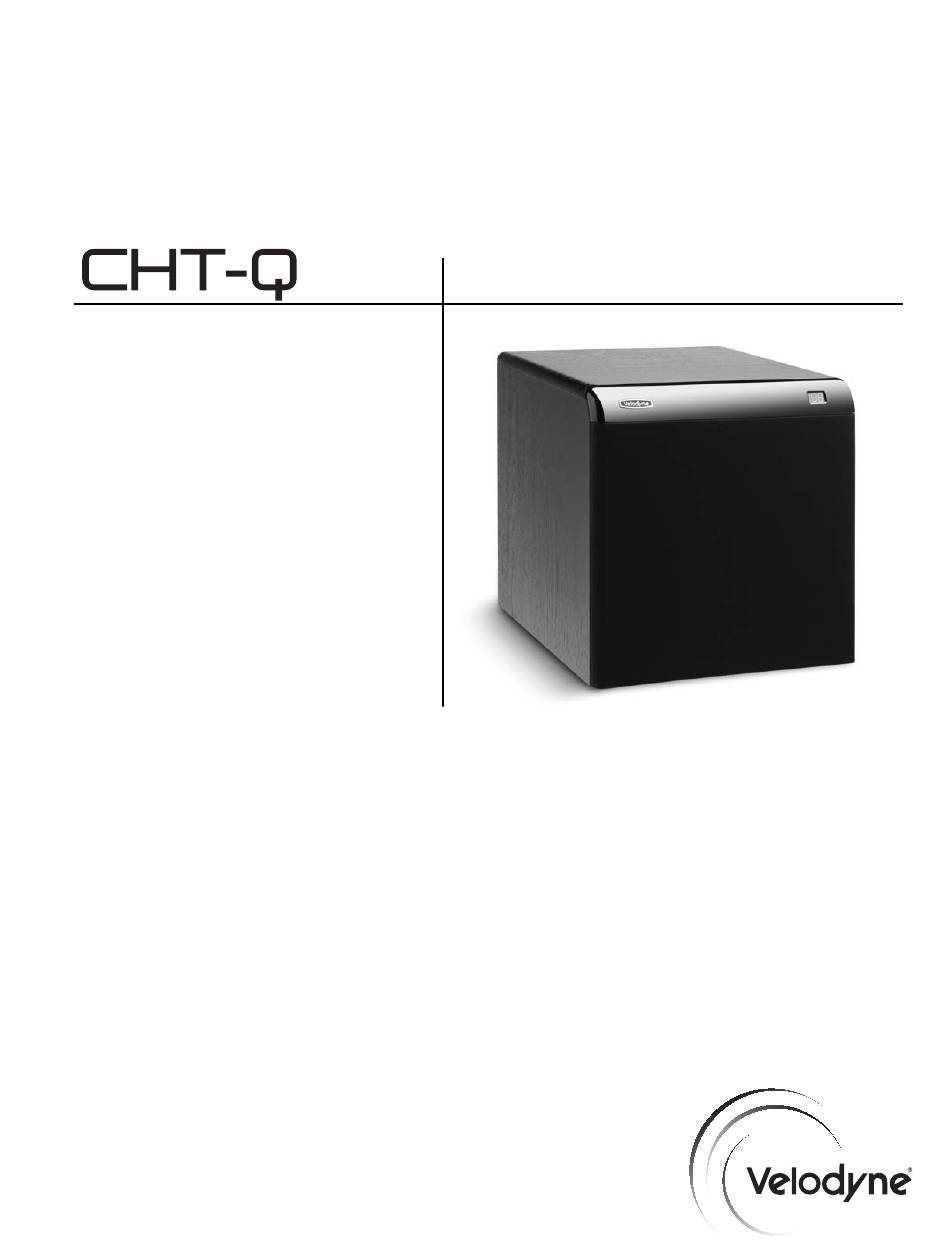

- Seite 1 erie CHT- 8Q CHT-10Q CHT-12Q CHT-15Q B E D I E N U N G S A N L E I T U N G...
- Seite 2 Die Verwendung von Ersatzteilen, die nicht zugelassen sind, kann Brände, elektrischen Schlag oder andere Gefahren verursachen. 20. Sicherheitsprüfung - Nach Beendigung von Wartungs- oder Reparaturmaßnahmen an diesem Produkt vom Servicetechniker Sicherheitsprüfungen zum Nachweis des ordnungsgemäßen Betriebszustandes vornehmen lassen. Alle anderweitigen Servicemaßnahmen von qualifiziertem Wartungspersonal durchführen lassen. Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 3 Anschlussdiagramm Speaker-Level ....................13 Anschlusskabel..........................14 Benutzung ............................14 Übersicht Presets ..........................16 Auf Werkseinstellungen zurücksetzen ..................... 17 Pflege Ihres Subwoofers ......................... 17 Schutzschaltung ..........................17 Problembehebung ........................... 18 Spezifikationen ..........................19 Vertrieb und Service in Deutschland ....................20 Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 4 H e r z l i ch e n G l ü ck w u n s ch! Herzlichen Glückwunsch! Herzlichen Glückwunsch zum Kauf eines Velodyne CHT-Q Subwoofers! Dieses System repräsentiert die ultimative Technologie in der Tiefbass-Reproduktion. Bitte lesen Sie die folgende Anleitung sorgfältig durch und folgen Sie den Instruktionen, um einen sicheren Betrieb zu gewährleisten und das Optimum...
- Seite 5 üblicherweise fern von jeder Wand und nahe der Raummitte. Vermeiden Sie derartige Positionen. Wenn Sie zwei Velodyne Subwoofer in Stereo betreiben wollen, ist es ratsam, jeden der Subwoofer mit einem eigenen Kanal anzusteuern und sie in der Nähe des jeweiligen Satelliten-Lautsprechers aufzustellen.
- Seite 6 I n s ta l l a t i o n Eingänge (Inputs) Ihr neuer Velodyne Subwoofer ist mit Speaker-Level und mit Line-Level Eingängen ausgestat- tet. Nutzen Sie die Eingänge LINE LEVEL, wenn Sie den Subwoofer an einem Vorverstärker, Surroundprozessor oder Receiver mit speziellem Subwooferausgang (zum Beispiel LFE out) an- schließen wollen.
- Seite 7 Automatische An- und Abschaltung (AUTO On/Off) Ihr neuer Velodyne Subwoofer kann sich selbstständig aus dem Standby anschalten, wenn die Elek- tronik ein Eingangssignal erkennt, und sich wieder in den Ruhezustand versetzen, wenn für etwa 8 Minuten kein Audiosignal mehr anliegt. Im Standby-Modus verbraucht der Subwoofer nur sehr wenig Energie.
- Seite 8 Bild 1: CHT-Q Frontansicht Kurzbeschreibung der vorderen Bedienelemente Fernbedienungssensor Infrarotsensor, empfängt die Signale der mitgelieferten Fernbedienung. LED Anzeige 2,5-stelliges Display zur Anzeige von Lautstärke, Phase und Auto-EQ. Mikrofonbuchse Zum Anschluss des mitgelieferten Messmikrofones für die automatische Einmessung Auto-EQ. Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 9 Bei unsachgemäßer Bedienung erlischt die Garantie. Lautsprecher-Eingangsterminals (Speaker Level Input) Verbinden Sie diese Eingänge mit den Lautsprecherausgängen Ihres Verstärkers oder Receivers. Stellen Sie bei dieser Anschlussart sicher, das im Receiver die Option für große Lautsprecher ausgewählt ist. Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 10 Stellen Sie hiermit die obere Grenzfrequenz des Subwoofers ein. Wenn Sie den Reg- ler an den linken Anschlag drehen, ist die „Subwoofer Direct“-Funktion aktiv und der Subwoofer spielt alle Frequenzen bis 120 Hz. Nutzen Sie diese Einstellung beispiels- weise, wenn Ihr Surroundprozessor/Receiver die Frequenzaufteilung durchführt. Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 11 Kombination in seltenen Fällen zu erhöhtem Rauschen und verringerter Ausgabeleistung führen. Verwenden Sie in einem solchen Fall lediglich eine der Frequenzweichen, entweder im Subwoofer, oder im Prozessor. Anschlussdiagramme für Line-Level, oder Speaker-Level finden Sie auf den folgenden Seiten. Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 12 Bild 3: Anschlussdiagramm Line-Level Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 13 Bild 4: Anschlussdiagramm Speaker-Level Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 14 Phasentasten. Hören Sie eine Weile konzentriert und drücken dann eine andere Phasentaste. In den meisten Installationen wird eine der vier Tasten eine hörbare bessere Integration zwischen Subwoofer und Hauptlautsprechern bewirken. Die LEDs zeigen die gewählte Phase mit „PH“, gefolgt von 0, 90, 180, oder 270 an. Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 15 Maximale Ausgableistung und Druck für Explosionen und andere actionlastige Filminhalte. R&B - Rock: Für besonders fetzigen Bass. Jazz - Classical: Besonders straffer und sauberer Bass mit dem flachsten Frequenzverlauf aller vier Presets. Games: Stärkster Loudness-Effekt für Spiele-Effekte. Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 16 25 Hz 37 Hz +3 dB +5 dB R&B - Rock 28 Hz 50 Hz +3 dB +1 dB Jazz - Classical (Ref.) 15 Hz keine keine keine Games 34 Hz 60 Hz +3 dB +4 dB Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 17 30 eingestellt. P f l e ge I h r e s S u bwo o f e rs Ihr Velodyne Subwoofer benötigt keine regelmäßige Wartung. Verwenden Sie keine scharfen Mittel zur Reinigung des Gehäuses. Scheuer- oder Spülmittel, sowie Reinigungslösungen könnten den Oberflächen schaden. Wir empfehlen zur Reinigung ein weiches, leicht feuchtes Tuch.
- Seite 18 Gerät u. U. jedoch kurz aus- und wieder einschalten. Folgende Zustände erfordern den technischen Service: 1. Beschädigung durch ein defektes Netzkabel. 2. Das Gerät zeigt unerwartete Veränderungen in der Wiedergabe. 3. Beschädigungen durch Wasser/Feuchtigkeit. 4. Physikalische Beschädigung von Gehäuse oder Elektronik. Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 19 3 Jahre auf Elek- Garantie tronik, 5 Jahre auf tronik, 5 Jahre auf tronik, 5 Jahre auf tronik, 5 Jahre Treiber Treiber Treiber auf Treiber Versandgewicht 20 Kg 25 Kg 28 Kg 34 Kg Änderungen und Irrtümer jederzeit vorbehalten. Velodyne CHT-Q Serie Bedienungsanleitung...
- Seite 20 H E R S T E L L E R : Velodyne Acoustics, Inc. 345 Digital Drive Morgan Hill, CA 95037 408.465.2800 voice 408.779.9227 fax 408.779.9208 service fax www.velodyne.com Service E-mail: service@velodyne.com Product E-mail: help@velodyne.com Technical E-mail: techhelp@velodyne.com 63-CHTQR Rev B MAR09...
