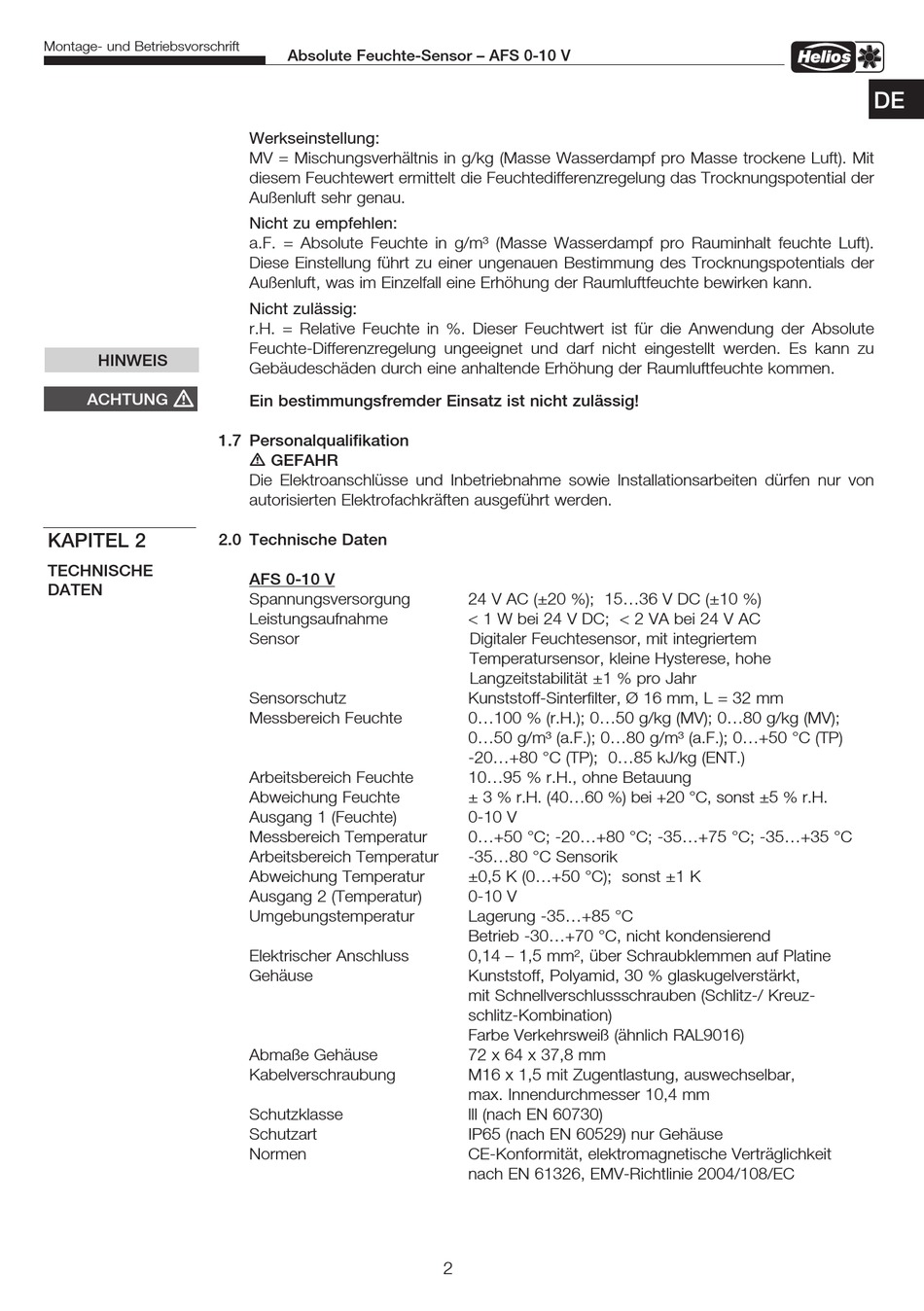

Technische Daten - Helios AFS 0-10 V Bedienungsanleitung

Montage- und Betriebsvorschrift
HINWEIS
m
ACHTUNG
1.7 Personalqualifikation
KAPITEL 2

2.0 Technische Daten

TECHNISCHE
DATEN
Absolute Feuchte-Sensor – AFS 0-10 V
Werkseinstellung:
MV = Mischungsverhältnis in g/kg (Masse Wasserdampf pro Masse trockene Luft). Mit
diesem Feuchtewert ermittelt die Feuchtedifferenzregelung das Trocknungspotential der
Außenluft sehr genau.
Nicht zu empfehlen:
a.F. = Absolute Feuchte in g/m³ (Masse Wasserdampf pro Rauminhalt feuchte Luft).
Diese Einstellung führt zu einer ungenauen Bestimmung des Trocknungspotentials der
Außenluft, was im Einzelfall eine Erhöhung der Raumluftfeuchte bewirken kann.
Nicht zulässig:
r.H. = Relative Feuchte in %. Dieser Feuchtwert ist für die Anwendung der Absolute
Feuchte-Differenzregelung ungeeignet und darf nicht eingestellt werden. Es kann zu
Gebäudeschäden durch eine anhaltende Erhöhung der Raumluftfeuchte kommen.
Ein bestimmungsfremder Einsatz ist nicht zulässig!
m GEFAHR
Die Elektroanschlüsse und Inbetriebnahme sowie Installationsarbeiten dürfen nur von
autorisierten Elektrofachkräften ausgeführt werden.
AFS 0-10 V
Spannungsversorgung
Leistungsaufnahme
Sensor
Sensorschutz
Messbereich Feuchte
Arbeitsbereich Feuchte
Abweichung Feuchte
Ausgang 1 (Feuchte)
Messbereich Temperatur
Arbeitsbereich Temperatur
Abweichung Temperatur
Ausgang 2 (Temperatur)
Umgebungstemperatur
Elektrischer Anschluss
Gehäuse
Abmaße Gehäuse
Kabelverschraubung
Schutzklasse
Schutzart
Normen
24 V AC (±20 %); 15...36 V DC (±10 %)
< 1 W bei 24 V DC; < 2 VA bei 24 V AC
Digitaler Feuchtesensor, mit integriertem
Temperatursensor, kleine Hysterese, hohe
Langzeitstabilität ±1 % pro Jahr
Kunststoff-Sinterfilter, Ø 16 mm, L = 32 mm
0...100 % (r.H.); 0...50 g/kg (MV); 0...80 g/kg (MV);
0...50 g/m³ (a.F.); 0...80 g/m³ (a.F.); 0...+50 °C (TP)
-20...+80 °C (TP); 0...85 kJ/kg (ENT.)
10...95 % r.H., ohne Betauung
± 3 % r.H. (40...60 %) bei +20 °C, sonst ±5 % r.H.
0-10 V
0...+50 °C; -20...+80 °C; -35...+75 °C; -35...+35 °C
-35...80 °C Sensorik
±0,5 K (0...+50 °C); sonst ±1 K
0-10 V
Lagerung -35...+85 °C
Betrieb -30...+70 °C, nicht kondensierend
0,14 – 1,5 mm², über Schraubklemmen auf Platine
Kunststoff, Polyamid, 30 % glaskugelverstärkt,
mit Schnellverschlussschrauben (Schlitz-/ Kreuz-
schlitz-Kombination)
Farbe Verkehrsweiß (ähnlich RAL9016)
72 x 64 x 37,8 mm
M16 x 1,5 mit Zugentlastung, auswechselbar,
max. Innendurchmesser 10,4 mm
lll (nach EN 60730)
IP65 (nach EN 60529) nur Gehäuse
CE-Konformität, elektromagnetische Verträglichkeit
nach EN 61326, EMV-Richtlinie 2004/108/EC
