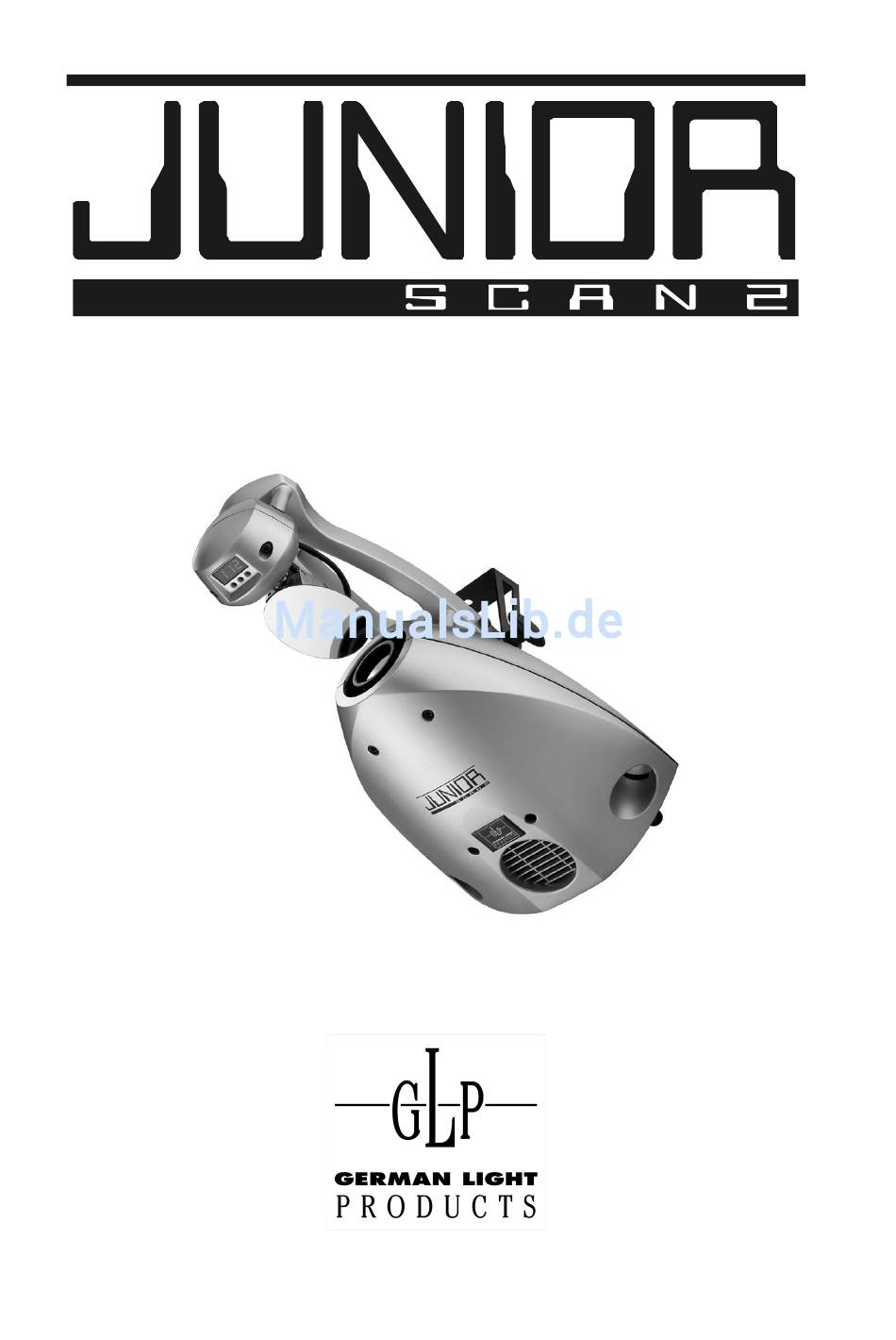

- Seite 1 Bedienungsanleitung Ab Softwareversion 1.0 (Anleitung Version 1.3) email: service@glp.de Internet: http://www.GLP.de...
- Seite 2 German Light Production (V1.3)
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeines ......................3 1.1 Sicherheitsvorschriften..................4 Vorbereitung ......................5 2.1 Montage ......................5 2.2 Sichern......................5 2.3 Anschlüsse....................... 5 2.3.1 Netzanschluss ..................5 2.3.2 DMX....................... 5 2.4 Sicherungen..................... 5 Adressierung / Funktionen ..................6 3.1 Einstellen der DMX- Adresse ................6 3.2 Sonderfunktionen ..................... -
Seite 4: Allgemeines
1 Allgemeines Abbildung 1-1 German Light Production (V1.3) -
Seite 5: Sicherheitsvorschriften
1.1 Sicherheitsvorschriften 2 ist ein Hightech Gerät. Um einen reibungslosen Betrieb zu gewährleisten, sind folgende Sicher- heitshinweise zu beachten. Bei Schäden, die durch Nichtbeach- tung dieser Anleitung entstehen, übernimmt der Hersteller keine Haftung und die Garantieansprüche erlischen. 1. Vergewissern Sie sich vor der Inbetriebnahme des 2 , dass die Lüfteröffnungen sauber und nicht verlegt sind. -
Seite 6: Vorbereitung
2 Vorbereitung 2.1 Montage Die Befestigungshaken/Schellen an den Bügel des 2 anbringen. Hierbei auf die ausreichende Größe und sicheren Halt der Haken/Schellen achten. Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN VDE 0711-217 zu beachten! Bestimmungen zur (Show)-Laserbenutzung siehe u.a. -
Seite 7: Adressierung / Funktionen
3 Adressierung / Funktionen Die DMX Einstellungen bitte direkt am Display des 2 vornehmen. 3.1 Einstellen der DMX- Adresse Zum Einstellen der DMX- Adresse das Gerät am Netz anschließen und mit den drei Tastern am Display Adresse direkt wählen. Dabei zählt die erste Taste die „Einer-“... -
Seite 8: Lampe Ausschalten
Wert 230 - 249 ein. Weiterhin muss der Shutter geschlossen sein (Kanal 5, DMX Wert 0 - 15). 3.2.4 Temperaturkontrolle Weicht die Gerätetemperatur von dem von GLP vorgesehenen Wert zu stark ab, z.B. durch verdreckte Lüftungsgitter, so schaltet der 2 die Lampe selbständig ab. Nach Abkühlung des Gerätes lässt sich die Lampe wieder starten. -
Seite 9: Kanalbelegung ( Übersichtstabelle )
4 Kanalbelegung ( Übersichtstabelle ) Kanal Beschreibung DMX-Wert Hex-Wert Wert in % 1) Pan Pan- Position 0 - 255 0 - FF 0 – 100% 2) Tilt Tilt- Position 0 - 255 0 - FF 0 – 100% 3) Farben weiß/offen 0 -3 0 - 3... - Seite 10 Kanal Beschreibung DMX-Wert Hex-Wert Wert in % Multicolor 1 128 - 131 80 - 83 Halbfarbe 17 132 - 135 84 - 87 Multicolor 2 136 - 139 8 - 8B Rotation, langsam - schnell 140 - 253 8C - FD 54 - 98% Farbwechsel musikgesteuert (langsam) Farbwechsel musikgesteuert (schnell)
- Seite 11 Kanal Beschreibung DMX-Wert Hex-Wert Wert in % Shutterfrequenz, langsam - schnell 48 - 239 30 - EF 17 - 93% Shutter offen 240 - 255 F0 - FF 94 - 100% Lampe AN (zünden) 254 - 255 FD - FF 100% 6) Speed Pan/Tilt, relativ...
-
Seite 12: Austausch Der Lampe
5 Austausch der Lampe Für einen reibungslosen Lampenwechsel ist es notwendig, die Anweisungen in diesem Kapitel sorgfältig zu befolgen. 5.1 Sicherheitsvorschriften • Netzstecker ziehen! • Mindestens 15 min. nach letztem Betrieb abkühlen lassen • Glaskolben der Lampe nicht berühren • Vor Inbetriebnahme des 2 das Gehäuse schließen! Die Netzhaut kann sonst beschädigt werden. -
Seite 13: Durchführen Des Gobowechsels
6 Durchführen des Gobowechsels Es können zwei Gobos nach freier Wahl ausgetauscht werden. Beachten Sie dazu folgende Spezifikationen und Vorgehensweise: Gobo Durchmesser: 13,8mm Gobo Bilddurchmesser: 12,5mm Gobo Dicke: ~0,2mm (Glas)- oder Stahlgobos können verwendet werden 6.1 Sicherheitsvorschriften: • Netzstecker ziehen! •... -
Seite 14: J U N I O R S C An
7 Wartung des Die Reinigung der inneren Optik und des Farbrades sollte ausschließlich durch den autorisierten Fachhändler erfolgen. Bitte kontaktieren Sie gegebenenfalls die Fa. GLP, um den für sie zuständigen Vertriebspartner zu erfragen. Zum Reinigen des 2 Gehäuses bitte keine scharfen Reiniger benutzen. -
Seite 15: Technische Angaben/Übersicht
8 Technische Angaben/Übersicht • Anschlusswerte 230Volt: 5x20 2,0AT / 150V: 5x20 4,0AT • Lampe: HSD 150/70, 3000h, 7000k oder CDM/SA-T 150W, 6000h, 4200k • DMX 512 Standard • Pan 230° / Tilt 110° • 15 Farben + weiß • 2x Multicoloreffekte •... - Seite 16 German Light Production (V1.3)
