Bedienungsanleitung
ab Software Version 1.0
(Anleitung Version 1.25)
e-mail: service@glp.de
Internet: http://www.GLP.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GLP YPOC 575

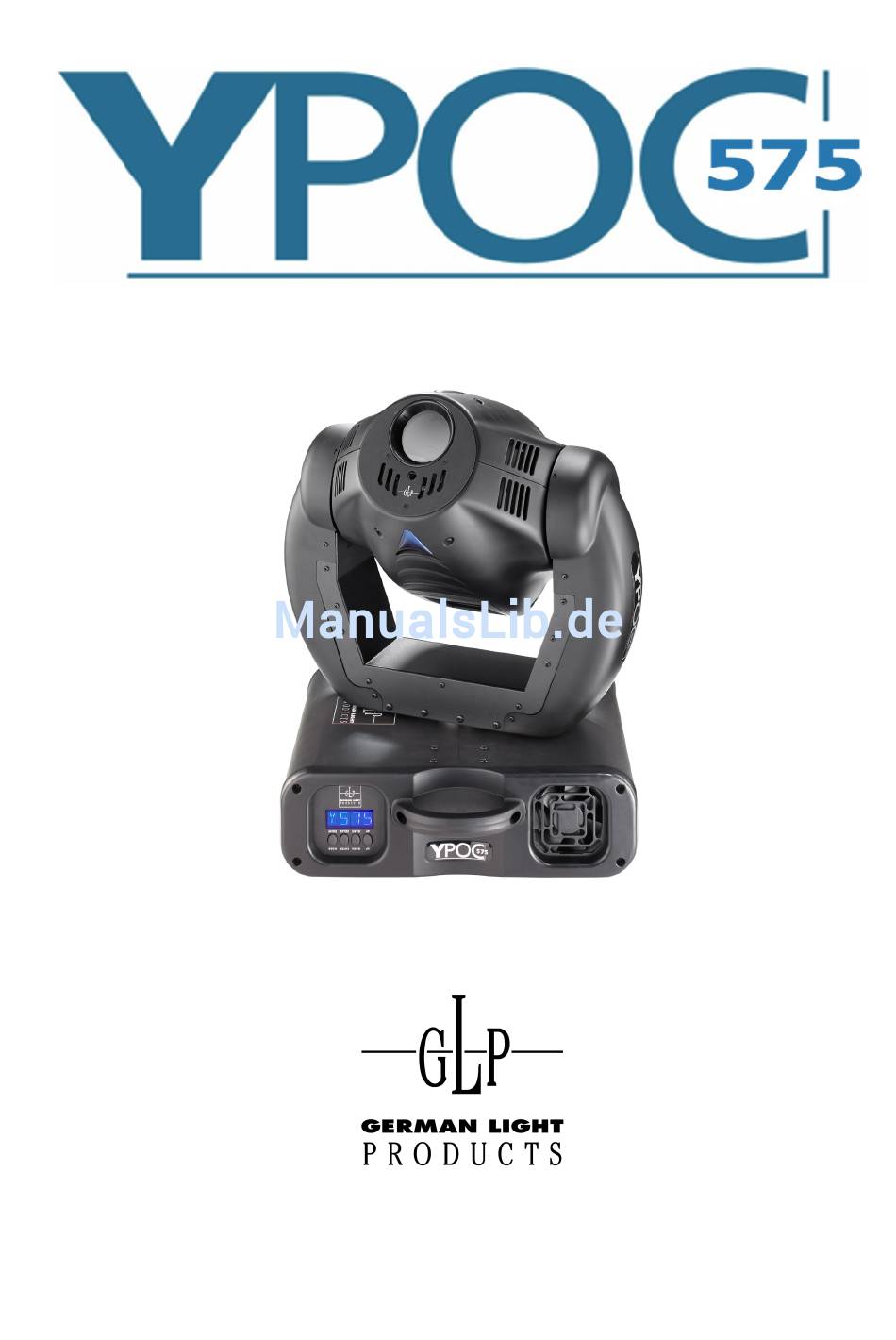

  • Seite 1 Bedienungsanleitung ab Software Version 1.0 (Anleitung Version 1.25) e-mail: service@glp.de Internet: http://www.GLP.de...
  • Seite 2 Diese Seite ist beabsichtigt unbeschriftet. German Light Production (V1.25)
  • Seite 3: Inhaltsverzeichnis

    Inhalt Allgemeines / Geräteübersicht ................5 1.1 Sicherheitsvorschriften ..................6 Vorbereitung und Montage ..................7 2.1 Montage ......................7 2.1.1 Befestigungshaken (Schellen) .............. 7 2.2 Sichern ......................8 2.3 Anschlüsse....................... 9 2.3.1 Netzanschluss ..................9 2.3.2 DMX...................... 9 2.4 Sicherung ......................9 Das Menüfeld ......................
  • Seite 4 Austausch der Lampe ..................21 5.1 Sicherheitsvorschriften ................... 22 5.2 Durchführen des Lampenwechsel..............22 Wechseln eines Gobo’s ..................23 6.1 Sicherheitsvorschriften ................... 23 6.2 Durchführen des GOBO Wechsel ..............23 Wartung des 5 ..................24 7.1 Sicherheitsvorschriften ................... 24 7.2 Reinigungsumfang und -intervalle ..............24 7.3 Reinigung des optischen Systems ..............
  • Seite 5: Allgemeines / Geräteübersicht

    1 Allgemeines / Geräteübersicht 1. Schwenkbarer Kopf 2. Tragegriff 3. Base 4. Arm 5. Up- Taste 6. Down- Taste 7. Enter- Taste 8. Mode- Taste DMX IN DMX OUT POWER 210V~ FUSE: 230V~ T3.15A 250V~ LAMP: 50Hz 9. LED- Display MSD 250W 60Hz 1.
  • Seite 6: Sicherheitsvorschriften

    1.1 Sicherheitsvorschriften 5 ist ein High-Tech Gerät. Um einen reibungslosen Betrieb zu gewährleisten, sind folgende Sicherheitshinweise zu beachten. Bei Schäden, die durch Nichtbeachtung dieser Anlei- tung entstehen, übernimmt der Hersteller keine Haftung und die Garantieansprüche erlischen. 1. Vergewissern Sie sich vor der Inbetriebnahme des 5 , dass die Lüfteröffnungen sauber und nicht verlegt sind.
  • Seite 7: Vorbereitung Und Montage

    2 Vorbereitung und Montage 2.1 Montage 5 kann in jeder beliebigen Winkelstellung an einem geeigneten Haltegerüst angebracht werden. Ebenfalls kann das Gerät direkt auf den Boden gestellt betrieben werden. Jeweils ist dabei auf eine freie Bewegbarkeit des Kopfes, sowie einen Sicherheitsabstand von mind. 0,5m zu leicht entflammbaren Gegenständen zu achten.
  • Seite 8: Sichern

    a) Camlock System: Dieses System ermöglicht das schnelle Anbringen einer Schellenbefestigung. Hierzu den Camlock-Bügel an die dafür vorgesehenen Befestigungsstellen auf der Rückseite des Gerätes anbringen. Durch eine 90° Drehung der "Schlösser" das System einrasten. 90° b) Schellen direkt in die sich jeweils gegenüberliegenden Gewinde ein- schrauben (Schraubengröße max.
  • Seite 9: Anschlüsse

    2.3 Anschlüsse 2.3.1 Netzanschluss 230 Volt, Schukostecker 50 Hz, Anschlusswert 700W <=> 3,1 A (Blindstromkompensation). oder 115V, 60 Hz Anschlusswert 700W <=> 6,2 A (Blindstromkompensation). Siehe auch Aufdruck auf der Anschlussseite des Gerätes. 2.3.2 DMX DMX 512 Standard input/output. Pinbelegung der Anschlüsse bitte zusätzlich dem Geräteaufdruck entnehmen.
  • Seite 10: Das Menüfeld

    Das Menüfeld LED-Display Das Menüfeld befindet sich auf dem Seitenteil der Gerätebase. Über dieses lassen sich alle notwendigen Einstellungen des Gerätes vornehmen. Mit der Mode-Taste springen Sie jeweils zum Hauptmenü. Mit den Up/Down- Tasten kann durch das Menü navigiert werden. Zur Auswahl eines Menü- punktes drücken Sie die Enter-Taste.
  • Seite 11: Einstellen Der Dmx- Adresse (D001)

    (D001) 3.1 Einstellen der DMX- Adresse Sofort nach dem Einstecken des 5 erscheint im Menüfeld die aktuell ge- speicherte DMX- Adresse (liegt kein DMX- Signal an, blinkt die Display-Anzeige). D001 Die Eingabe erfolgt folgendermaßen: 1. Mit der Mode-Taste in das Hauptmenü einsteigen. 2.
  • Seite 12: Lampe Ein/Ausschalten (Lamp)

    nur dann, wenn kein DMX Signal anliegt. Hinweis: Dies kann bspw. bei Kleinstveranstaltungen oder auch als eine Art Notfallsystem bei Ausfall des DMX Signals eingesetzt werden. (LAMP) 3.4 Lampe ein/ausschalten LAMP Mit den Up/Down-Tasten Lampe oder auswählen. Eingabe mit der Enter- Taste bestätigen oder der Mode-Taste abbrechen (Lampe ist nur bei gleich- zeitig geschlossenem Shutter möglich.
  • Seite 13: Tilt Bewegung Invertieren (Rtlt)

    (RTLT) 3.8 Tilt Bewegung invertieren RTLT Mit dieser Funktion lässt sich die Tilt Bewegung invertieren (Drehung um 180°). Mit den Up/Down-Tasten Invertierung oder auswählen. Mit der Enter- Taste bestätigen oder der Mode-Taste abbrechen. (SPEC) 3.9 Spezialfunktionen aufrufen SPEC In diesem Menü können weitere Untermenüs zur Steuerung und Abgleichung des 5 aufgerufen werden.
  • Seite 14: Lampe Über Dmx Abschaltbar (Dlof)

    Mit dieser Funktion lässt sich festlegen, ob die Lampe automatisch zünden soll sobald das Gerät eingeschaltet wird. Mit den Up/Down-Tasten auto- matische Lampenzündung oder auswählen. Mit der Enter-Taste bestätigen oder der Mode-Taste abbrechen. Falls gewählt wurde, kann LAMP die Lampe entweder im Menü oder über ein DMX- Steuerpult ge- zündet werden.
  • Seite 15: Displayanzeige (Disp)

    (DISP) 3.9.5 Displayanzeige DISP Mit dieser Funktion lässt sich die Displayanzeige verändern. Mit den Up/Down-Tasten gewünschte Funktion auswählen. Mit der Enter-Taste bestätigen oder der Mode-Taste abbrechen. D ON Display ein/ausschalten (Wurde gewählt, so geht das Display 15 Sek. nach der letzten Bedienung aus. Jeder erneute Tastendruck schaltet es automatisch wieder an).
  • Seite 16: Funktionsabgleich Und Kalibrierung

    (ADJU) 3.9.8 Funktionsabgleich und Kalibrierung ADJU In diesem Untermenü lassen sich die Gerätefunktionen abgleichen und justieren. Dies muss nach mechanischen Veränderungen (z.B. Repara- turen am Gerät) vorgenommen werden. Zum verändern der Abgleichwerte ist die Eingabe eines Gerätecodes erfor- derlich, welcher autorisiertem Fachpersonal zur Verfügung gestellt wird. Mit den Up/Down-Tasten gewünschte Funktion auswählen und mit der Enter-Taste bestätigen.
  • Seite 17: Automatische Positionskorrektur / Feedback

    Funktion Display Vorgabewert D001 D001 DMX Adresse RPAN Pan Reverse RTLT Tilt Reverse LAAU Automatische Lampensteuerung DLOF Lampe über DMX abschaltbar DISP D ON Displaybeleuchtung FANS HIGH REG LOOF LOHI Lüftersteuerung FEED Positionskorrektur (Feedback) (FEED) 3.9.10 Automatische Positionskorrektur / Feedback FEED 5 ist mit einer automatischen Positionskorrektur ausgestattet.
  • Seite 18: Kanalbelegung (Übersichtstabelle)

    4 Kanalbelegung (Übersichtstabelle) Kanal Funktion Zeiten und Werte 1) PAN-grob 0 .. 530° min. 2,65 s 0..255 00..FF 0..100 High- Pos ... High- Pos + 2,1° (16 Bit) 0..255 00..FF 0..100 2) PAN-fein 0 .. 285° min. 1,8 s 0..255 00..FF 0..100 3) Tilt-grob...
  • Seite 19 Kanal Funktion Zeiten und Werte Farbe 11 / offen (langsam) 110..111 6E..6F 43,3 Offen (langsam) 112.127 70..7F 44,1 Farbe Rotation STOP 128..129 80..81 Farbe Rotation, langsam-schnell, CW Min. 1,4 U/Stunde 130..191 82..BF 51..75 Farbe Rotation, schnell-langsam, CCW Max. 2,9 U/Sek. 192..253 C0..FD 76..98 Audio Farbwechsel langsam...
  • Seite 20 Kanal Funktion Zeiten und Werte Gobo Max. 40 BPM Gobo 2 (langsam) 68..71 44..47 27..27,9 => 1,51 s Gobo 3 (langsam) 72..75 48..4B 28..29 Gobo 4 (langsam) 76..79 4C..4F 30..30,9 Gobo 5 (langsam) 80..83 50..53 31..32 Gobo 6 (langsam) 84..87 54..57 33..34 Gobo 7 (langsam)
  • Seite 21: Austausch Der Lampe

    Kanal Funktion Zeiten und Werte Keine Bewegung 14) Move- Bewegung Größe Phase ment 0° 01..01 01..01 90° 02..03 02..03 180° 04..05 04..05 270° 06..07 06..07 0° 08..09 08..09 90° 10..11 0A..0B 180° 12..13 0C..0D 270° 14..15 0E..0F 0° 16..17 11..11 90°...
  • Seite 22: Sicherheitsvorschriften

    5.1 Sicherheitsvorschriften • Netzstecker ziehen! • Mindestens 20 min. nach letztem Betrieb Gerät abkühlen lassen. • Glaskolben der Lampe nicht mit bloßen Fingern berühren (führt zum Defekt). • Vor Inbetriebnahme des 5 das Gehäuse schließen! Die Netzhaut kann sonst Schäden davon tragen. 5.2 Durchführen des Lampenwechsel 1.
  • Seite 23: Wechseln Eines Gobo's

    6 Wechseln eines Gobo’s 5 ist mit Standardgobos (Außendurchmesser 27 mm, Bildgröße 23 mm) ausgestattet. Es können sowohl Stahl- wie auch Glasgobos eingesetzt werden. Es steht sowohl ein Goborad mit drehbaren wie auch ein weiteres mit feststehenden Gobos zur Verfügung. Jeweils beide Räder können frei bestückt werden. Die Gobos des drehbaren Rades können entweder komplett mit den Halterunge oder auch einzeln getauscht werden.
  • Seite 24: Wartung Des Y P O C

    Richtung der Lampe eingesetzt werden. 7 Wartung des Die Reinigung der inneren Optik des Gerätes sollte ausschließlich durch den autorisierten Fachhändler erfolgen. Bitte kontaktieren Sie gegebenenfalls die Fa. GLP um den für Sie zuständigen Vertriebspartner zu erfragen. Zum Reinigen des 5 Gehäuses bitte keine scharfen Reiniger benutzen.
  • Seite 25: Reinigung Des Optischen Systems

    Position Intervall Art und Weise Außenliegende Optik wöchentlich Weiches Tuch und Glasreiniger Farbfilter monatlich Weiches Tuch und Glasreiniger Gobos jährlich Staubsauger, Luftbürste, etc. Glasbobos monatlich Weiches Tuch und Glasreiniger Prisma monatlich Weiches Tuch und Glasreiniger Dimmer/Shutter jährlich Staubsauger, Luftbürste, etc. Innenliegende Linsen monatlich Weiches Tuch kein Glasreiniger...
  • Seite 26: Technische Angaben / Übersicht

    8 Technische Angaben / Übersicht Spannungsversorgung 700 Watt (Blindstrom kompensiert) Leistungsaufnahme EU- Modell AC 230V / 50 Hz~ Absicherung T5A, 250V, Feinsicherung 5x20 mm US- Modell AC 115V / 60 Hz~ Absicherung T10A, 115V, Feinsicherung 5x20 mm Lampe HTI 575-DE (OSRAM) Optisches System Parabolischer Reflektorspiegel Doppelte Kondensorlinsen...
  • Seite 27: Index

    9 Index Mode-Taste ............ 10 Montage ............7 Anschlusswert ............9 Asphäre............25 Netzanschluss..........9 Befestigungshaken ..........7 Betriebsstunden..........12 Pan- Bewegung ..........26 BGV C1 ..............7 Pinbelegung ............9 Bildgröße............23 Positionskorrektur ..........17 Bodenmontage...........7 Reinigung............24 DIN VDE 0711-217 ..........7 Reinigungsintervalle......... 24 DMX ..............9 Reset ...............
  • Seite 28 German Light Production (V1.25)
