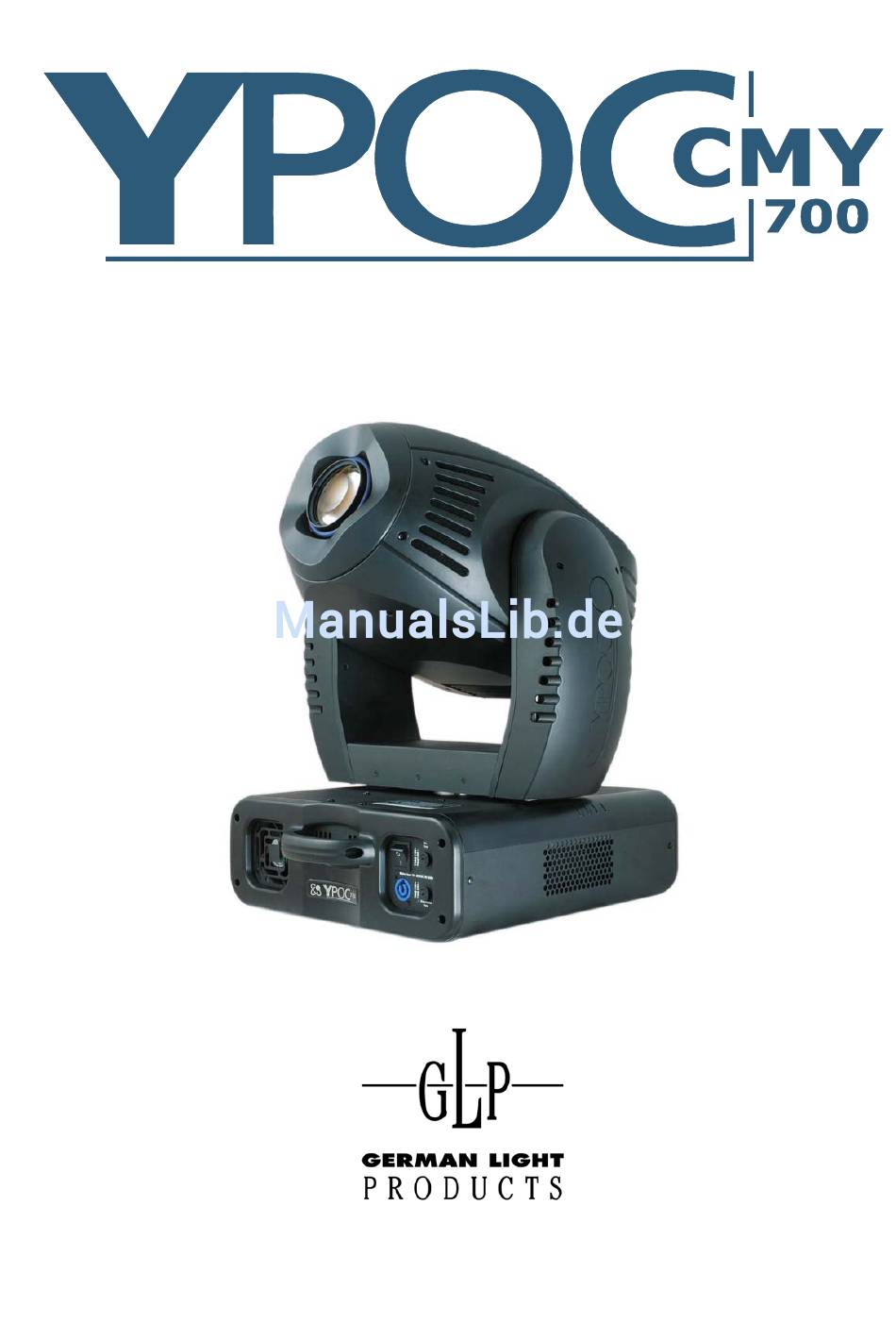

- Seite 1 Bedienungsanleitung ab Software Version 1.28 (Anleitung Version 1.05) e-mail: service@glp.de Internet: http://www.GLP.de...
- Seite 2 Notizen: German Light Production (Anleitung Version 1.05)
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeines / Geräteübersicht................5 1.1 Sicherheitsvorschriften..................6 Vorbereitung und Montage..................7 2.1 Montage......................7 2.1.1 Befestigungshaken (Schellen)...............7 2.2 Sichern......................8 2.3 Anschlüsse .......................8 2.3.1 Netzanschluss ..................8 2.3.2 DMX ......................9 2.4 Absicherung......................9 Das Menüfeld......................9 3.1 Einstellen der DMX- Adresse (D001)..............10 3.2 Das Testprogramm (TEST)................11 3.3 Das Audioprogramm (AUDI)................11 3.4 Lampe ein/ausschalten (LAMP)...............12 3.5 Reset durchführen (RESE) ................12 3.6 Betriebsstunden von Lampe und Gerät (TIME) ..........12... - Seite 4 5.2 Durchführen des Lampenwechsel..............23 5.3 Lampenposition justieren (Hotspot) ............... 24 Optischer Einschub (im Innern des Gerätes)............. 24 6.1 Sicherheitsvorschriften................... 25 6.2 Einschub entnehmen und öffnen ..............25 6.3 Tauschen von Gobos, Farben und dem Effektrad ......... 27 6.3.1 Allgemeine Hinweise zum Einbau von Gobos ........28 6.3.2 Tauschen von drehbaren Gobos ............
-
Seite 5: Allgemeines / Geräteübersicht
1 Allgemeines / Geräteübersicht 1. Schwenkbarer Kopf 2. Tragegriff 3. Display/Menü (Eingabe) 4. Kopfarretierung (einseitig in 45° Schritten) 5. Camlock Montag/ Installations- System 6. Software- Update Buchse 7. Mikrofon-Regler DM X IN DM X OUT 8. DMX- Input (3 Pol) 1 .Groun d 2 .Data - 3 .Data +... -
Seite 6: Sicherheitsvorschriften
1.1 Sicherheitsvorschriften Y ist ein High-Tech Gerät. Um einen rei- bungslosen Betrieb zu gewährleisten, sind folgende Sicherheits- hinweise zu beachten. Bei Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, übernimmt der Hersteller keine Haftung und die Garantieansprüche erlöschen. 1. Vergewissern Sie sich vor der Inbetriebnahme des Y , dass die Lüfteröffnungen sauber und nicht verdeckt sind. -
Seite 7: Vorbereitung Und Montage
2 Vorbereitung und Montage 2.1 Montage Y kann in jeder beliebigen Winkelstellung an einem geeigneten Haltegerüst angebracht werden. Ebenfalls kann das Gerät direkt auf den Boden gestellt betrieben werden. Jeweils ist dabei auf eine freie Bewegbarkeit des Kopfes, sowie einen Sicherheitsabstand von mind. 0,5m zu leicht entflammbaren Gegenständen zu achten. -
Seite 8: Sichern
mittels direkt verschraubten Haken oder einem sogenannten Camlock System realisiert. Bei beiden Systemen bitte auf die ausreichende Größe und den guten Halt der Haken/ Schellen achten (siehe auch Aufdruck auf der Unterseite des Gerätes). a) Camlock System: Dieses System ermöglicht das schnelle Anbringen einer Schellenbefestigung. -
Seite 9: Dmx
2.3.2 DMX USITT DMX-512 Standard input/output in 3 Pol Ausführung. 3 Pol: Pin 1 = [Ground] / Pin 2 = [-] / Pin 3 = [+] Die DMX- Adressierung beginnt beim Y bei der DMX- Adresse [001]. 2.4 Absicherung Y ist mit zwei 5x20 mm Feinsicherung abgesichert. Lampe: 230V / T 5A Lampe: 115V / T 10A Elektronik: 230V / T 1A... -
Seite 10: Einstellen Der Dmx- Adresse (D001)
3.1 Einstellen der DMX- Adresse (D001) Sofort nach dem Einstecken wird ein Geräte Reset ausgeführt (im Display werden der Reihe nach folgen Informationen angezeigt: GLP - Y700 - Softwareversion des Gerätes - YSTD (für Standardmodulbestückung/Spot) oder YCMY (für CMY Modulbestückung). Dieser Vorgang kann bis zu 30 Sekunden dauern. Im Anschluss erscheint im Menüfeld des... -
Seite 11: Das Testprogramm (Test)
1. Mit der Mode-Taste in das Hauptmenü einsteigen. 2. Evtl. mit den Up/Down-Tasten bis zum Menüpunkt „Eingabe der DMX- Werte“ (D001) springen. Mit der Enter-Taste bestätigen (Dezimalpunkte blinken). 3. Mit den Up/Down-Tasten die gewünschte Startadresse eingeben. Mit der Enter-Taste Eingabe bestätigen (Im Display erscheint OK) oder mit der Mode- Taste Eingabe abbrechen. -
Seite 12: Lampe Ein/Ausschalten (Lamp)
3.4 Lampe ein/ausschalten (LAMP) LAMP Mit den Up/Down-Tasten Lampe ON oder OFF auswählen. Eingabe mit der Enter- Taste bestätigen oder der Mode-Taste abbrechen (Lampe OFF ist nur bei gleich- zeitig geschlossenem Shutter möglich. Über einen externen Controller oder die manuelle Steuerung siehe 3.9.1 einstellen). 3.5 Reset durchführen (RESE) RESE Mit der Enter-Taste Eingabe bestätigen. -
Seite 13: Spezialfunktionen Aufrufen (Spec)
3.9 Spezialfunktionen aufrufen (SPEC) SPEC In diesem Menü können weitere Untermenüs zur Steuerung und Abgleichung des Y aufgerufen werden. Im einzelnen sind dies: 3.9.1 Manuelle Ansteuerung (MANU) MANU Mit dieser Funktion lassen sich die Funktionen des manuell einstellen. Mit den Up/Down-Tasten die gewünschte Funktion auswählen und mit der Enter-Taste bestätigen. -
Seite 14: Lampe Über Dmx Abschaltbar (Dlof)
soll sobald das Gerät eingeschaltet wird. Mit den Up/Down-Tasten auto- matische Lampenzündung ON oder OFF auswählen. Mit der Enter-Taste bestätigen oder der Mode-Taste abbrechen. Falls OFF gewählt wurde, kann die Lampe entweder im Menü LAMP oder über ein DMX- Steuerpult ge- zündet werden. -
Seite 15: Displayanzeige (Disp)
Effektrad rot. EFFR 000 - 255 Lampe aus, Reset, ... SPEC 000 - 255 Movements / Bewegungsmuster MOVE 000 - 255 Pan/Tilt Geschwindigkeit SPED 000 - 255 3.9.5 Displayanzeige (DISP) DISP Mit dieser Funktion lässt sich die Displayanzeige verändern. Mit den Up/Down-Tasten gewünschte Funktion auswählen. -
Seite 16: Funktionsabgleich Und Kalibrierung (Adju)
Der Lüfter arbeitet dauerhaft mit maximaler Kühlleistung. HIGH Die Kühlleistung des Lüfters wird automatisch an die Geräte- temperatur angepasst. Die Kühlleistung des Lüfters wird dauerhaft auf minimal geschal- LOOF ten. Achtung: Sollte dabei ein kritischer Temperaturwert über- schritten werden, so schaltet die Lampe automatisch ab. Die Kühlleistung des Lüfters wird auf minimal geschalten. -
Seite 17: Standartvorgabewerte (Dfse)
Abgleich des CTO Korrekturrades - 99 - + 99 Effektrad EFFB - 99 - + 99 Abgleich des Pan-Offsets POFS - 99 - + 99 Abgleich des Tilt-Offsets TOFS - 99 - + 99 Einstellungen im internen Speicher. CLRE Speed fast - limitiert die max. Pan Geschwindigkeit SPFS - 99 - + 99 auf 70%... -
Seite 18: Fehlermeldungen
3.10 Fehlermeldungen Diese Fehlermeldung erscheint, wenn Sie versuchen die Lampe zu zünden, bevor die 5 Minuten Abkühlzeit verstrichen sind. Diese HEAt Meldung erscheint, falls die Lampe nach 20 Sekunden nicht gezündet hat. Die Lampe zündet nach Abkühlung anschließend automatisch. Beim Zünden der Lampe wird über das EVG geprüft ob die Lampe gezündet hat. -
Seite 19: Kanalbelegung (Übersichtstabelle)
4 Kanalbelegung (Übersichtstabelle) Kanal Funktion Zeiten und Werte 1) PAN-grob 0 .. 530° min. 2,65 s 0..255 00..FF 0..100 High- Pos ... High- Pos + 2,1° (16 Bit) 0..255 00..FF 0..100 2) PAN-fein 3) Tilt-grob 0 .. 285° min. 1,8 s 0..255 00..FF 0..100... - Seite 20 Kanal Funktion Zeiten und Werte Farbmischeinheit - Gelb /Yellow) 0 - 100% 0..255 00..FF 0..100 8) Gelb 9) Gobo 1 Gobo 1 (offen, schnell) Chaser von Gobo zu 0..7 0..7 0..2,9 Gobo Max. 100 BPM (indizierbar) Gobo 2 (schnell) 8..15 8..F 3..5,9 =>...
- Seite 21 Kanal Funktion Zeiten und Werte Gobo Durchlauf, langsam-schnell, CW Min. 1,4 U/Stunde 130..191 82..BF 51..75 Gobo Durchlauf, schnell- Max. 1.0 U/Sek. 192..253 C0..FD 76..98 langsam,CCW Audio Gobowechsel langsam Jeder 4. Soundimpuls neue Einstellung Audio Gobowechsel schnell Jeder Soundimpuls neue Einstellung 12) Shutter Shutter zu 0..15...
-
Seite 22: Austausch Der Lampe
Kanal Funktion Zeiten und Werte Farbe1-Chaser C / C+1 0,7 BPS ... 2,3 BPS 112..127 70..7F 44..50 langsam – schnell => 1,43 s ... 0,43 s Farbe1-Chaser C / C+2 0,7 BPS ... 2,0 BPS 128..143 80..8F 51..56 langsam – schnell =>... -
Seite 23: Sicherheitsvorschriften
Kapitel sorgfältig zu befolgen. 5.1 Sicherheitsvorschriften • Netzstecker ziehen! • Mindestens 20 min. nach letztem Betrieb Gerät abkühlen lassen. • Der Kopf des Gerätes kann zum sichereren Arbeiten arretiert werden. Diese Arretierung ist vor Inbetriebnahme wieder zu lösen. • Glaskolben der Lampe nicht mit bloßen Fingern berühren (führt zum Defekt). •... -
Seite 24: Lampenposition Justieren (Hotspot)
Neue Lampe Haltespangen einsetzen und auf sicheren Sitz achten. Dabei müssen Anschlüsse Leuchtmittels unterhalb der V-förmigen Haltefeder liegen. Achtung: Nur die dafür vorgesehenen Lampentypen verwenden! Dabei den Füllzapfen der Lampe nach hinten ausrichten. 6. Lampenhalteblech vorsichtig wieder in den Schacht zurückschieben und die vier Schnellverschluss Schrauben schließen. -
Seite 25: Sicherheitsvorschriften
6.1 Sicherheitsvorschriften • Netzstecker ziehen! • Bei betriebswarmen Gerät dieses bitte min. 20 Minuten vor dem Öffnen abkühlen lassen. • Der Kopf des Gerätes kann zum sichereren Arbeiten arretiert werden. Diese Arretierung ist vor Inbetriebnahme wieder zu lösen. • Alle optischen Bauteile sowie vor allem Farbfilter, Lampe, Reflektor, Linsen und Gobos (Glas- und Aluminium) nicht mit bloßen Fingern berühren. - Seite 26 4) Die beiden von oben zugänglichen Sicherungsschrauben durch 1-2 Umdrehungen lösen (ein Herausschrauben ist nicht erforderlich) nach innen drücken. Dies löst seitlichen Arretierungen und der Einschub kann nun vorsichtig aus dem Gerät herausgezogen werden. Dieser selbst läuft in einer engen seitlichen Führung.
-
Seite 27: Tauschen Von Gobos, Farben Und Dem Effektrad
8) Service oder Tausch wie gewünscht durchführen siehe folgendes Kapitel unten. 9) Danach den Einschub wieder zusammenklappen und die drei Rändelschrau- ben wieder handfest schließen. 10) Den Einschub in die seitliche Führung einlassen und vorsichtig nach unten drücken. Am Ende rasten die beiden seitlichen Arretierungen merkbar ein. Sicherungsschrauben wieder handfest schließen. -
Seite 28: Allgemeine Hinweise Zum Einbau Von Gobos
Es steht ein Goborad mit drehbaren sowie ein weiteres mit feststehenden Gobos zur Verfügung. Nur die Gobos des drehbaren Rades können einzeln getauscht und bestückt werden. 6.3.1 Allgemeine Hinweise zum Einbau von Gobos Alle Gobos, Farbfilter oder sonstige optische Effekte haben eine bestimmte Einbaurichtung. -
Seite 29: Tauschen Von Drehbaren Gobos
c) Strukturierte Glasgobos sind mit der glatten Seite Richtung Objektiv einzubauen. d) Bei Farbfiltern ist die Einbaurichtung durch die Verklebung auf den Farbfilterhalter vorgegeben. 6.3.2 Tauschen von drehbaren Gobos 1) Das Gerät ist wie oben beschrieben geöffnet, der Einschub ist ent- nommen und aufgeklappt abgelegt. -
Seite 30: Tauschen Von Farbfiltern
dabei von der Rückseite aus die Haltespange durch ein kleines Loch hindurch etwas aufgedrückt werden. 5) Die Gobohalterung wieder in den entsprechenden Lochsitz eindrücken. ACHTUNG: Bitte achten Sie auf einen planen Sitz und vergewissern Sie sich ob die Gobohalterungen ganz in den Lochsitz eingerastet ist (es darf kein Spalt zwischen Goboscheibe und Gobohalterung vorhanden sein). -
Seite 31: Tauschen Des Effektrades
6.3.4 Tauschen des Effektrades 1) Das Gerät ist wie oben beschrieben geöffnet, der Einschub muss hier allerdings nicht entnommen werden. 2) Öffnen Sie die mittlere der drei Rändelschrauben (Nr. 2) welche an dem etwas schräg stehenden Steg verschraubt ist. Diesen wegklappen. 3) Das Effektrad kann nun von Hand nach außen geschwenkt werden. - Seite 32 Effektrad Bestückung und Tauschräder: 25-022-1102 STANDARD 25-022-1094 SPARE 25-022-1096 SPARE 25-022-1098 SPARE 25-022-1095 SPARE German Light Production (Anleitung Version 1.05)
-
Seite 33: Wartung Des Y P O C 7 C M Y
7 Wartung des Die Reinigung der inneren Optik des Gerätes sollte ausschließlich durch den autorisierten Fachhändler erfolgen. Bitte kontaktieren Sie gegebenenfalls die Fa. GLP um den für Sie zuständigen Vertriebspartner zu erfragen. Zum Reinigen des Y Gehäuses bitte keine scharfen Reiniger benutzen. -
Seite 34: Reinigung Des Optischen Systems
Reflektor Lampe Bewegliche Bauteile jährlich Geeignetes Lagerfett und Öle Achtung: • Optische Bauteile nie mit Fetten oder Ölen in Berührung bringen. • Vor Inbetriebnahme des Gerätes Reinigungsstellen gut abtrocknen lassen. • Linsen nur mit einem trockenen Tuch reinigen. Niemals mit Wasser oder sonstigen Reinigungsmitteln. - Seite 35 Farbrad 1: 8 dichroitische Filter plus weiß, 9 Halbfarben Gobos (8/16 Bit) Goborad 1: 7 dreh- und positionierbare Gobos plus "offen" (5x Glasgobos, 2x Aluminium- gobos) Alle drehbaren Glasgobos austauschbar,11 Ersatzgobos - Gobostärke: Glas 1,1 - 3,0 mm Gobos Außendurchmesser 27 mm, Bilddurchmesser max. 23 mm Goborad 2: 9 feststehende Aluminiumgobos plus "offen"...
-
Seite 36: Index
9 Index Anleitung Version..........1 Maße ............... 35 Audioprogramm ..........11 Master ............. 11 Menüfeld............9 Mode-Taste ............9 Befestigungshaken ......... 7 Montage............7 Betriebsstunden ..........12 BGV C1.............. 7 Bildgröße ............27 Netzanschluss ..........8 Bodenmontage ..........7 Optische Bauteile .......... 34 Camlock System.......... - Seite 37 German Light Production (Anleitung Version 1.05)
