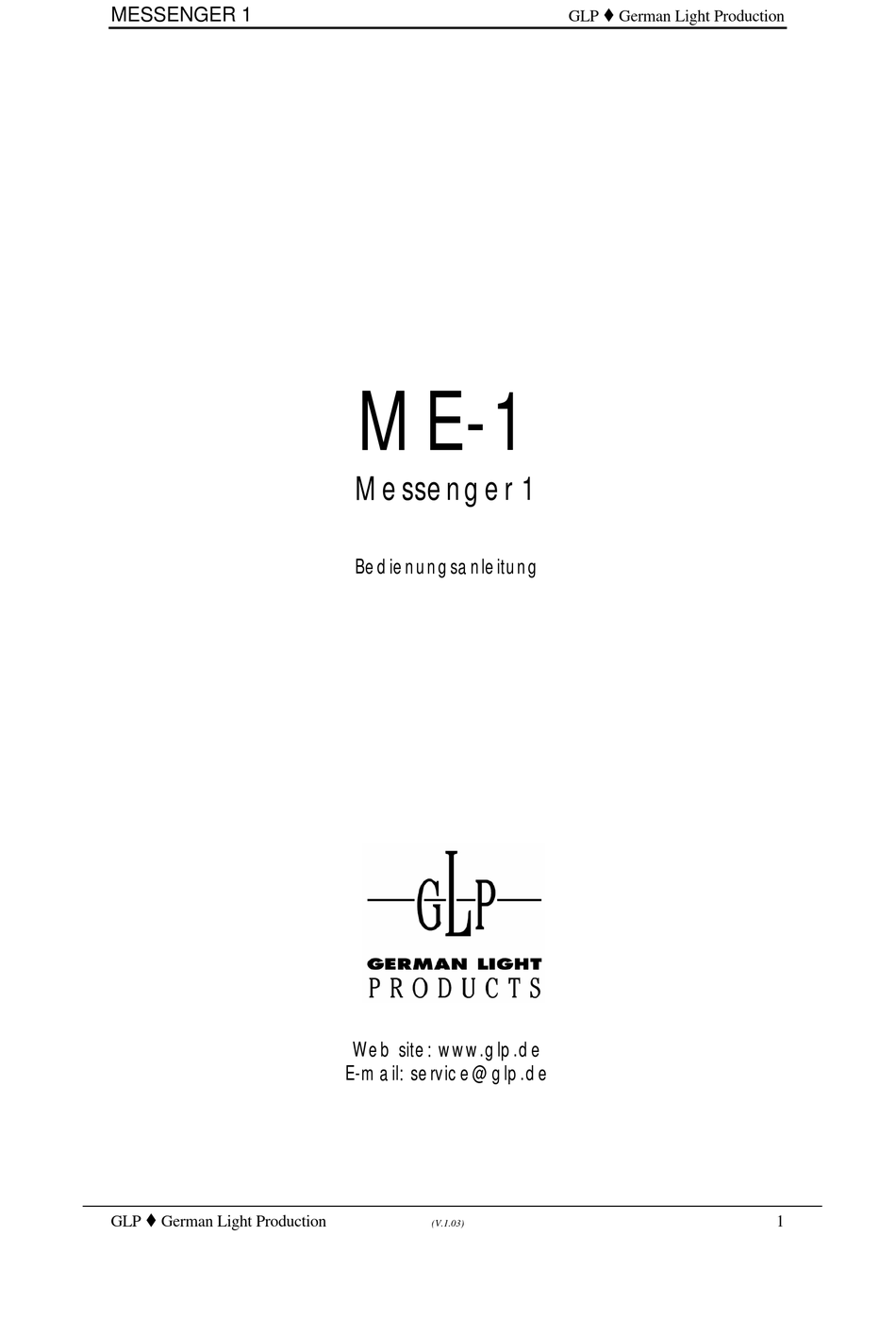

- Seite 1 MESSENGER 1 GLP t German Light Production ME-1 Messenger 1 Bedienungsanleitung Web site: www.glp.de E-mail: service@glp.de GLP t German Light Production (V.1.03)
- Seite 2 MESSENGER GLP t German Light Production GLP t German Light Production (V 1.03)
-
Seite 3: Inhaltsverzeichnis
GLP t German Light Production MESSENGER 1 1 Einleitung................5 1.1 Sicherheitsregeln.................... 5 1.2 Gebrauchshinweise..................6 2 Technische Daten..............7 3 Einführung ................8 3.1 Funktionsüberblick (Principle Features)............8 3.2 Standart Bedienungselemente (Basic Control Parts) ........9 4 Display Bedienung (Home Page Navigation) ......11 4.1 Start-Fenster (Home Page Window) .......... - Seite 4 MESSENGER GLP t German Light Production 5.3 Datenaustausch (Download Menu) ........ 38 5.3.1 Speicherkarten (Memory Card Menu) ............. 38 5.3.2 Laden von Karte (Load From Card) ............38 5.3.3 Speichern auf Karte (Save To Card)............38 5.3.4 Datenaustausch mit Pc (Download with PC) ........... 38 5.3.5 Datensicherung auf Pc (Backup to PC) ...........
-
Seite 5: Einleitung
GLP t German Light Production MESSENGER 1 1 Einleitung (Introduction) 2 Willkommen! Mit der Wahl dieses ausgereiften und vielseitigen Geräts ist die richtige Entscheidung getroffen. Jedes Gerät wird vor der Auslieferung gründlich getestet und sorgfältig verpackt. Die Verpackung sollte vorsichtig geöffnet und mit allen Bestandteilen zur späteren Verwendung aufbewahrt werden. -
Seite 6: Gebrauchshinweise
MESSENGER GLP t German Light Production Gebrauchshinweise (Notice Information) • Vor Feuchtigkeit schützen Dieses Gerät nicht wasserdicht könnte hohem Feuchtigkeitsgrad fehlerhaft arbeiten. Bei Korrosion im inneren des Geräts können irreparable Schäden entstehen. • Nicht Stürzen Starke Stösse oder Vibrationen, können Fehlfunktionen des Geräts zur Folge haben. -
Seite 7: Technische Daten
GLP t German Light Production MESSENGER 1 2 Technische Daten (Specification) Modell: ME-1 Stromversorgung: AC 230V/ AC 120V Gehäuse: ABS-Kunststoff mit schwarz mattiertem Finish. LCD-Anzeige: TFT-Display mit 240x128 Punkten und einstellbarem Kontrast DMX-Kanäle: 512 Kanäle frei belegbar für Moving-Lights, herkömmliches PAR-Licht und DMX Strobes. -
Seite 8: Einführung
MESSENGER GLP t German Light Production 3 Einführung (Getting Acquainted) 3.1 Funktionsüberblick (Principle Features) • Profesioneller DMX-Kontroller mit 512 Kanälen. Ideal geeignet, für sämtliche Arten von Lampen, insbesondere für Moving-Lights. • Bis zu 64 Moving-Lights gleichzeitig kontrollierbar. Pro Lampe sind bis zu 20 Kanäle möglich. -
Seite 9: Standart Bedienungselemente (Basic Control Parts)
GLP t German Light Production MESSENGER 1 3.2 Standard Bedienungselemente (Basic Control Parts) Fixture-Tasten 1-16 (Fixture Buttons) Mit diesen Tasten werden, abhängig vom aktuellen Modus verschiedene Funktionen ausgeführt. Der jeweilige Status wird durch unterschiedliches Blinken der zugehörigen Fixture-LED angezeigt. Hier gibt es 4 mögliche Zustände:... - Seite 10 MESSENGER GLP t German Light Production Black-Out-Taste Diese Taste setzt die Helligkeit aller angeschlossenen Geräte schlagartig auf Null. Auch diese Funktion muss vorher aktiviert und unterstützt werden. Select–Taste Hiermit können die Up / Down Tasten zwischen Pan oder Tilt umgeschaltet werden.
-
Seite 11: Display Bedienung (Homepage Navigation)
GLP t German Light Production MESSENGER 1 4 Display Bedienung (Homepage Navigation) 4.1 Start-Fenster (Homepage Window) XF 000 9-12 13-16 YF 000 Setup Freeze F u n c t i o n L o c k SeqSetup Lock ShowEdit MIDI: Enable... - Seite 12 MESSENGER GLP t German Light Production Freeze: F5 Hiermit können die aktuell selektierten Lampen blockiert und somit dem Einfluss von Fadern, Szenen oder Shows entzogen werden. Lock: F6 Mit dieser Funktion ist eine Sperre der Konsole gegen unerwünschte Bedienung möglich, die nur durch ein Passwort aufgehoben werden kann.
-
Seite 13: Shows Aufrufen (Recall Shows)
GLP t German Light Production MESSENGER 1 XF 000 9-12 13-16 YF 000 Freeze S-Crs S-Std Fade Ena ChManual Back Step : 2 Show: 1 CH-Key Repeat Fix: 1 DMX s/l G-Crs G-Std Ypoc 250 1/ 14 Clr Fix. Manual... -
Seite 14: Sequenzer Aufrufen (Recall A Sequencer)
Aktivierung wieder aufgehoben und die LED erlischt. 4.5 Lampen auswählen (Choose Fixtures) Der ME-1 kann bis zu 64 Lampen gleichzeitig ansteuern. Die Kontrolle ist sowohl manuell mit den Fadern als auch über vorprogrammierte Shows, Szenen oder den Sequenzer möglich und somit sehr vielseitig. -
Seite 15: Lampen Blockieren (Freeze Fixtures)
GLP t German Light Production MESSENGER 1 4.7 Lampen blockieren (Freeze Fixtures) Mit dieser Funktion ist eine Sperre von selektierten Lampen gegen weitere Befehle von Chaser, Show, oder Fader möglich. Die Lampe wird also quasi in ihrem aktuellen Zustand eingefroren. -
Seite 16: Sequenzer Programmieren (Sequencer Setup)
MESSENGER GLP t German Light Production 4.9 Sequenzer programmieren (Sequencer Setup) P1-18 Delete Von der Homepage aus, wird mit der Funktionstaste F2 (SeqSetup) das Fenster zur Programmierung des Sequenzers aufgerufen. Hier können bis zu 100 Shows eingegeben werden. Die gewählten Shows erscheinen dann in der Tabelle auf der Anzeige. - Seite 17 GLP t German Light Production MESSENGER 1 4.10 Lampengruppen bilden (Group Setup Menu) Group Setup Menu Group: 1 Dieses Menü wird von der Homepage aus über die Funktionstaste F7 (Group) aufgerufen. Hier können Gruppen aus mehreren Lampen gebildet werden. Zunächst ist eine der 9 “Group“-Tasten zu drücken. Die entsprechende “Group“-Nummer erscheint im Display.
-
Seite 18: Pulteinstellungen (Setup Menu)
MESSENGER GLP t German Light Production 5 Pulteinstellungen (Setup Menu Display) Setup Menu Download G L P FixSetup M e s s a g e r - 1 More FixPatch Version 1.00 Pasword Music Gain Reset Von der Homepage aus, wird das “Setup“-Menü über die Funktionstaste F1 (Setup) aufgerufen. -
Seite 19: Lampeneinstellungen (Fixture Setup)
GLP t German Light Production MESSENGER 1 Fixture: 98 Ch: 1 Ypoc 250 PanCoars Ch Up Ch. Assign: X Save Ch Dw Fade Type: Yes Next FixName MasterDim: No Prev Shutter: Ch Name Bo Level: Tabset Copy From Fix Default 5.1 Lampeneinstellungen (Fixture Setup) -
Seite 20: Lampe Benennen (Name Fixture)
MESSENGER GLP t German Light Production 5.1.1 Lampe benennen (Name Fixture) Fixture Name Input Fixture Name: Die Möglichkeit zur Eingabe oder Änderung eines Namens, für die aktuelle Lampeneinstellung, “Fixture-Setup“-Menü aus, über Funktionstaste F7 (FixName) gegeben. Der Name darf bis zu Acht Zeichen enthalten, die über die Fader 1 –... -
Seite 21: Lampe Einrichten (Fixture Configuration)
GLP t German Light Production MESSENGER 1 5.1.3 Lampe einrichten (Fixture Configuration) Fixture: 98 Ch: 1 Ypoc 250 PanCoars Ch Up Ch. Assign: Off Save Ch Dw Fade Type: Yes Next FixName MasterDim: No Prev Shutter: Ch Name Bo Level:... -
Seite 22: Werkseinstellung (Default)
MESSENGER GLP t German Light Production 4. Ausblenden (Shutter Yes/ No) Mit dieser Einstellung kann dem aktuellen Kanal die “Shutter“-Funktion zugeordnet werden. Der Fader F4 wird hierbei zum Umschalten zwischen “Yes” aktiv und “No” nicht aktiv verwendet. 5. Blackout Wert eingeben (Bo Level: ) Diese Einstellung ist nur bei aktivierter “Shutter“-Funktion (siehe oben) von... -
Seite 23: Lampendaten Kopieren (Copy From Fixture)
GLP t German Light Production MESSENGER 1 Fixture Copy Menu Copy Fixture: 1 Down Name: Fixture: 1 Copy Keypad 5.1.5 Lampendaten kopieren (Copy From Fixture) Vom “Fixture-Setup“-Menü aus kann über die Funktionstaste F10 oder F11 auf die Kopierfunktion zugegriffen werden. Hiermit können die Einstellungen einer anderen Lampe der Library auf den aktuellen Speicherplatz kopiert werden, etwa um sie an eigene Vorgaben anzupassen. -
Seite 24: Effektpreset-Tabelle Erstellen (Tabset)
MESSENGER GLP t German Light Production Ypoc 250 Ch: 5 Channel :1 Table Total Item: 42 1 - 6 7 - 12 13 - 18 19 - 24 24 - 30 31 - 36 37 - 42 43 - 48... -
Seite 25: Lampen Adressieren (Fixture Patch)
GLP t German Light Production MESSENGER 1 5.2 Lampen adressieren (Fixture Patch) Next Prev DMX s/ l Tot ch Fix: Ypoc 250 1/ 14 Fix. Up Fix. Dw Diese Funktion ist vom “Setup“-Menü aus über die Funktionstaste F4 (FixPatch) zu erreichen. Es erscheint das “Patch“-Fenster mit den 64 möglichen Adressplätzen auf der Anzeige. -
Seite 26: Datenaustausch (Download Menu)
MESSENGER GLP t German Light Production 5.3 Datenaustausch (Download Menu) Download Menu Card Der Zugriff auf dieses Fenster erfolgt über die Taste F2 (Download) im “Setup”-Menü. Der Austausch von Dateien zwischen Pult und PC oder Karte ist hier über die Taste F4 (Card) oder F8 (PC) möglich. Mit der Taste F1 (Esc) kann das Menü... -
Seite 27: Fenster Wie Oben Abgebildet Mit Den Nachfolgend Beschriebenen Funktionen
GLP t German Light Production MESSENGER 1 5.3.1 Speicherkarten (Memory Card Menu) Memory Card Menu Zone: 1 Zone Name: XXXXXXXXXXXXX Save Load Card Zone NameSave Next Prev Der Zugriff auf dieses Menü erfolgt über die Taste F4 (Card) im Download Menü... -
Seite 28: Laden Von Karte (Memory Load From Card Menu)
MESSENGER GLP t German Light Production 5.3.2 Laden von Karte (Memory Load From Card Menu) Memory Load From Card Menu Show Scene FixSetup Setup Load All Dieses Fenster wird vom “Memory Card”-Menü aus über die Taste F4 (Load) aufgerufen. Hier stehen verschiedene Dateitypen zur Auswahl. Es können über F8 (Setup) die gesamten Pulteinstellungen, über F4 (FixSetup) nur die... -
Seite 29: Speichern Auf Karte (Memory Save To Card Menu)
GLP t German Light Production MESSENGER 1 5.3.3 Speichern auf Karte (Memory Save To Card Menu) Memory Save to Card Menu Show Scene FixSetup Setup Save All Dieses Fenster wird vom “Memory Card”-Menü aus über die Taste F8 (Save) aufgerufen. Es können über F8 (Setup) die gesamten Pulteinstellungen, über F4 (FixSetup) nur die Konfiguration der Lampen, über F7 die Szenen, oder... -
Seite 30: Datenaustausch Mit Pc (Download With Pc Menu)
MESSENGER GLP t German Light Production 5.3.4 Datenaustausch mit Pc (Download With PC Menu) Download With PC Menu Restore Backup Software Dieses Fenster wird aus dem Download-Menü mit der Taste F8 (PC) aufgerufen. Die hier zur Auswahl stehenden Befehle, haben die... -
Seite 31: Datensicherung Auf Pc (Backup To Pc Menu)
Auf dem PC muss mindestens Windows 95/98 installiert sein. Windows wird mit einem Hilfsprogramm namens Hyperterminal geliefert, mittels dem der Datenaustausch zwischen ME-1 und PC über einen COM-Port möglich wird. Zunächst ist festzustellen, welcher der COM-Ports frei verfügbar ist. Häufig wird der erste Port (COM 1) für die Maus reserviert, so das es immer ratsam... - Seite 32 Programm geschlossen werden, worauf eine Dialogbox erscheint, die zur Speicherung dieser Konfiguration von Hyperterminal auffordert. Nach Klick auf “Yes” wird ein Programm namens ME-1.ht erstellt. Hiervon kann nun eine Verknüpfung auf den Desktop erstellt werden, wenn diese Anwendung des Öfteren benötigt wird. Damit steht das Programm mit den für den ME-1 notwendigen Einstellungen, wann immer notwendig, mit einem einfachen Mausklick auf das ME-2.ht Icon schnell zur Verfügung.
-
Seite 33: Datenrekonstruktion Vom Pc (Restore From Pc Menu)
GLP t German Light Production MESSENGER 1 Hier kann die gewünschte Show mit den Tasten F6 (Up) und F7 (Down) schrittweise oder numerisch mit den Showtasten über die “Keypad”-Funktion (F12) ausgewählt werden. Über die Taste F9 (Backup) wird die Übertragung der angezeigten Show gestartet. -
Seite 34: Betriebssystem Erneuern (Update Software)
Shows vom PC herunter geladen werden. Der Vorgang kann über die Taste F1 (Esc) jederzeit abgebrochen und ins Ausgangsmenü zurückgeschaltet werden. Als nächstes kann nun am PC die für den ME-1 erstellte Version von Hyperterminal aufgerufen werden. Über den Menüpunkt “Übertragung” ist der Eintrag “Textdatei senden” anzuwählen. Danach erscheint eine Dialogbox, in der aus den vorhandenen Dateien ausgewählt werden kann. -
Seite 35: Zusatzfunktionen (Miscellaneous Menu)
GLP t German Light Production MESSENGER 1 5.4 Zusatzfunktionen (Miscellaneous Menu) Setup Miscellaneous Menu MIDI Joystick Beeper Dimmer Auto Run ShowMode Display Software Dieses Fenster wird aus dem Setup-Menü mit der Taste F8 (More) aufgerufen. Die hier zur Auswahl stehenden Befehle, haben die... - Seite 36 MESSENGER GLP t German Light Production 5.4.1 Joystick anpassen (Joystick Configuration) Joystick Configuration Mode: VFixMed Mode Dieses Fenster wird vom “Miscellaneous“-Menü über die Taste F2 (Joystick) aufgerufen. Hier kann mit der Taste F4 (Mode) aus fünf verschiedenen Varianten der passende Joystick-Modus gewählt werden: Dynamic: Hier ist Geschwindigkeit mit der die Pan/Tilt Werte geändert...
-
Seite 37: Einfach/Mehrfach Wiedergabe (Single/Multi Show Mode)
GLP t German Light Production MESSENGER 1 5.4.2 Automatischer Start (Auto Run Mode) Auto Run Mode Selection Mode: Disable Show: SEQ. Mode Der Aufruf dieses Fensters erfolgt im “Miscellaneous“-Menü über die Taste F3 (Auto Run). Dieses Menü ermöglicht den Start einer Show oder des Sequenzers sobald das Pult eingeschaltet wird. -
Seite 38: Midi Einstellung (Midi Configuration)
MESSENGER GLP t German Light Production 5.4.4 MIDI Einstellung (MIDI Configuration) MIDI Configuration Mode...: Dis MIDI CH: 1 Mode Diese Einstellungen werden vom “Miscellaneous“-Menü aus über die Taste F5 (MIDI) aufgerufen. Es erscheint das obige Fenster. Über die Taste F4 (Mode) kann die MIDI-Funktion ein-, (Enable) oder ausgeschaltet (Disable) werden. -
Seite 39: Display Kontrast Einstellen (Display Adjustment)
GLP t German Light Production MESSENGER 1 5.4.6 Pultlampe dimmen (Gooseneck Dimmer Adjustment) Gooseneck Dimmer Adjustment Dimmer: 50 Dieses Fenster wird vom “Miscellaneous“-Menü über die Taste F7 (Dimmer) aufgerufen. Die Helligkeit der angeschlossenen Pultlampe kann hier mit dem ersten Fader (1) in 100 Schritten zwischen “Off” (Lampe ist aus) und “100”... -
Seite 40: Audio-Pegel Einstellen (Music Gain Adjustment)
MESSENGER GLP t German Light Production Music Gain Adjustment Gain: 1 Test: [ 5.4.8 Audio-Pegel einstellen (Music Gain Adjustment) Im Setup-Menü kann über die Tasten F10 oder F11 (Music Gain) das Fenster zur Anpassung des Musik-Signals an die zur Steuerung des Pultes optimale Grösse aufgerufen werden. -
Seite 41: Passwort Ändern (Change Password)
GLP t German Light Production MESSENGER 1 5.4.9 Passwort ändern (Change Password) Dieses Fenster wird im “Setup“-Menü über die Taste F9 (Password) aufgerufen. Hier wird zunächst das bestehende Passwort abgefragt. Anschliessend kann das neue Passwort eingegeben werden. Hierzu werden die Show-Tasten 1 bis 10 verwendet. Die Eingabe muss zur Bestätigung wiederholt werden. - Seite 42 MESSENGER GLP t German Light Production 6 Shows bearbeiten (Edit Show Menu) XF 000 9-12 13-16 YF 000 S-Crs S-Std Step Up Utility Step Dw Step : 2 Show: 1 Ch-Key Step-Key Fix: - - G-Crs G-Std DMX s/l multi multi Clr Fix.
- Seite 43 GLP t German Light Production MESSENGER 1 6.1Schritteeinfügen/löschen/ändern (Insert/Delete/UpdateSteps) XF 000 9-12 13-16 YF 000 S-Crs S-Std Step Up Utility Step Dw Step : 2 Show: 1 Ch-Key Step-Key Fix: - - G-Crs G-Std DMX s/l multi multi Clr Fix.
- Seite 44 MESSENGER GLP t German Light Production 6.2 Show Bearbeitungshilfen (Show Edit Utility) Show Edit Utility Show: 2 Memory Used InsShow Clr Show CpyShow [ ----------- ] Clone Erase Copy ShowAll Der Aufruf dieses Fensters erfolgt über die Taste F6 im “Show-Edit”-Menü. Die hier verfügbaren...
-
Seite 45: Shows Kombinieren (Add A Show After)
GLP t German Light Production MESSENGER 1 6.2.1 Shows kombinieren (Add a Show After) Show Insert Show >> Down In To Keypad Insert Mit diesem Menü ist das Einfügen von kompletten Shows innerhalb der aktuellen Show möglich. Das Fenster wird über die Taste F7 (InsShow) im “Show-Edit-Utility”-Menü... -
Seite 46: Shows Kopieren (Show Copy Menu)
MESSENGER GLP t German Light Production 6.2.2 Shows kopieren (Show Copy Menu) Show Copy Menu Copy Show 1 Show: 6 Down Copy Keypad Mit dieser im “Show-Edit-Utility”-Menü über die Taste F8 (CpyShow) aufzurufenden Funktion, kann die aktuell gewählte Show auf einen beliebigen Speicherplatz kopiert werden. -
Seite 47: Showschritte Löschen (Erase One Or More Steps)
GLP t German Light Production MESSENGER 1 6.2.3 Showschritte löschen (Erase one or more Steps) Step Multi Erase Down Start >> Keypad Erase Dieses Fenster wird im “Show-Edit-Utility”-Menü über die Taste F10 (Erase) aufgerufen. Hier können einer oder mehrere fortlaufende Schritte gelöscht werden. -
Seite 48: Showschritte Kopieren (Step Multi Copy)
MESSENGER GLP t German Light Production 6.2.4 Showschritte kopieren (Step Multi Copy) Step Multi Copy Start >> Down In To Copy Keypad Mit der Copy-Funktion (F11) des “Show-Edit-Utility-Menüs können einzelne oder mehrere Schritte kopiert und hinter einem frei zu bestimmenden Schritt eingefügt werden. -
Seite 49: Show Löschen (Clear A Show)
GLP t German Light Production MESSENGER 1 6.2.5 Show löschen (Clear a Show) Show Edit Utility Show: 2 Memory Used InsShow Clr Show CpyShow [ ----------- ] Clone Erase Copy ShowAll Die Funktion zum Löschen der aktuellen Show wird im “Show-Edit-Utility”-Menü... - Seite 50 MESSENGER GLP t German Light Production 7 Szenen-Menü (Scene Menu Window) Scene Menu Copy Edit Used Save Dieses Menü wird vom Homepage-Fenster über die Taste F8 (Scene) aufgerufen. hier möglichen Befehle haben nachfolgend beschriebenen Funktionen: Esc: F1 Schaltet zurück ins Ausgangsmenü.
- Seite 51 GLP t German Light Production MESSENGER 1 7.1 Szenen bearbeiten (Edit Scenes) XF 000 9-12 13-16 YF 000 Scene: 1 Fix: - - DMX s/l multi multi Update Dieses Fenster wird aus dem “Scene”-Menü mit der Taste F6 (Edit) aufgerufen. Es erscheint zunächst eine Dialogbox die zur Auswahl der gewünschten Szene über die Szene-Tasten in Kombination mit den Bank-...
-
Seite 52: Szenen Kopieren (Copy Scenes)
MESSENGER GLP t German Light Production 7.2 Szenen kopieren (Copy Scenes) Scene Menu Copy Edit Used Save Diese Funktion wird aus dem “Copy”-Menü über die Taste F5 (Copy) aufgerufen. Zunächst wird hier die Eingabe der Szene verlangt, die kopiert werden soll. Hierfür werden die Szene-Tasten in Kombination mit den Bank - Tasten verwendet. - Seite 53 GLP t German Light Production MESSENGER 1 7.3 Szenen speichern (Save As) Scene Menu Copy Edit Used Save Dieses Fenster wird über das Scene-Menü mit der Taste F8 (Save) aufgerufen. Hier muss zunächst mit den Scene-Tasten in Kombination mit den Bank-Tasten ein Speicherplatz für die Szene gewählt werden. Danach kann mit “Ok”...
