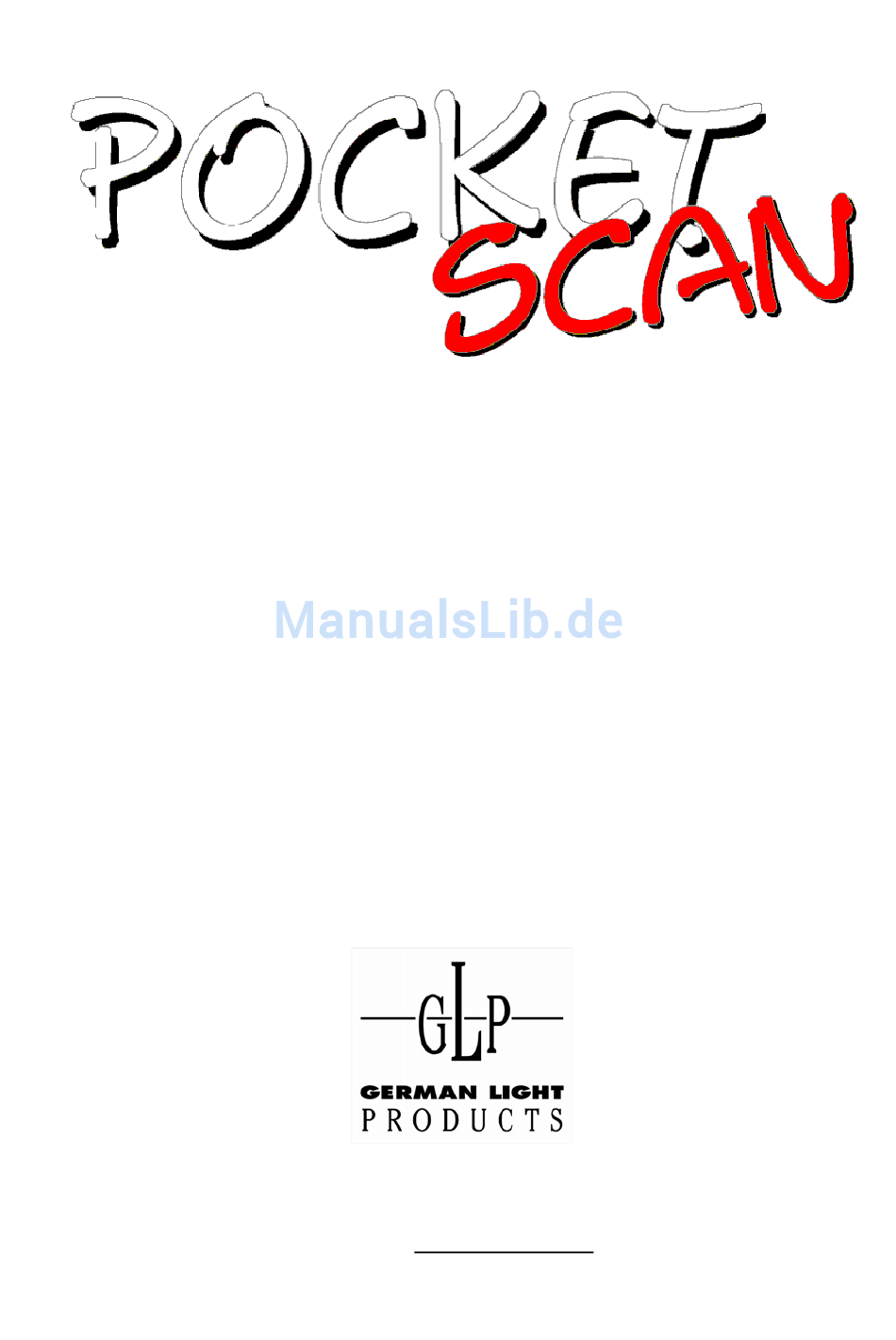

- Seite 1 Bedienungsanleitung Ab Version 1.0 email: service@glp.de Internet: http://www.GLP.de...
- Seite 2 German Light Production (V2.1)
-
Seite 3: Inhaltsverzeichnis
Inhalt ALLGEMEINES ......................3 1.1 S ................4 ICHERHEITSVORSCHRIFTEN VORBEREITUNG .....................4 2.1 M ......................4 ONTAGE 2.2 S ......................4 ICHERN 2.3 A ......................5 NSCHLÜSSE 2.3.1 Netzanschluß ..................5 2.3.2 DMX .......................5 2.4 S ....................5 ICHERUNGEN ADRESSIERUNG / FUNKTIONEN ................5 3.1 E DMX-A .................5 INSTELLEN DER DRESSE 3.2 S ...................6... -
Seite 4: Allgemeines
1 Allgemeines Abbildung 1-1 German Light Production (V2.1) -
Seite 5: Sicherheitsvorschriften
1.1 Sicherheitsvorschriften N ist ein High-Tech Gerät. Um einen reibungslosen Betrieb zu gewährleisten, sind folgende Sicherheitshinweise zu beachten. 1. Vergewissern Sie sich vor der Inbetriebnahme des N , dass der Spiegel mechanisch ungehindert arbeiten können und das die Lüfteröffnungen sauber und nicht verlegt sind. 2. -
Seite 6: Anschlüsse
2.3 Anschlüsse 2.3.1 Netzanschluß 230/120 Volt, Schukostecker 50/60 Hz Bitte auf den Geräteaufdruck achten !!! 2.3.2 DMX DMX 512 Standard input/output Pinnbelegung der Anschlüsse bitte zusätzlich dem Geräteaufdruck entnehmen. [+] = Pin 3 / [-] = Pin 2 / [Ground] = Pin 3 Die DMX- Adressierung beginnt beim N bei der DMX- Adresse [001]. -
Seite 7: Sonderfunktionen
3.2 Sonderfunktionen 3.2.1 Reset Funktion Die Reset-Funktion wird beim Einschalten des Scanners automatisch ausgeführt. Während die Reset-Funktion läuft wird auf dem Display „rSt“ angezeigt. Die Reset-Funktion kann auch über DMX aufgerufen werden. Hierzu muss am Laser-Kanal (Kanal 7) für länger als 5 Sek. ein DMX-Wert zwischen 240 und 250 eingestellt werden. -
Seite 8: Lampe Ausschalten
Musiksignal ausgeschalten. Bei erneutem Soundsignal schaltet sich die Lampe erneut automatisch wieder ein. 3.5 Temperaturkontrolle 1 Weicht die Gerätetemperatur von dem von GLP vorgesehenen Wert zu stark ab, z.B. durch verdreckte Lüftungsgitter, so schaltet das N die Lampe selbständig ab. Die Reaktivierung erfolgt ausschließlich durch autorisierte Fachhändler. -
Seite 9: Kanalbelegung ( Übersichtstabelle )
4 Kanalbelegung ( Übersichtstabelle ) Kanal Beschreibung DMX-Wert Hex-Wert Wert in % 1) Pan Pan- Position 0 - 255 0 - FF 0 – 100% 2) Tilt Tilt- Position 0 - 255 0 - FF 0 – 100% 3) Farben Farbkorrekturfilter 5600K 0 -3 0 - 3... - Seite 10 Kanal Beschreibung DMX-Wert Hex-Wert Wert in % Rotation, langsam - schnell CW 128 - 191 80 - BF 50 - 74% Rotation, langsam - schnell CCW 192 - 253 C0 - FD 75 - 99% Farbwechsel musikgesteuert 100% 4) Gobos offen 0 - 7 0 - 7...
-
Seite 11: Austausch Der Lampe
5 Austausch der Lampe Für einen reibungslosen Lampenwechsel ist es notwendig, die Anweisungen in diesem Kapitel sorgfältig zu befolgen. 5.1 Sicherheitsvorschriften • Netzstecker ziehen! • Mindestens 15 min. nach letztem Betrieb abkühlen lassen • Glaskolben der Lampe nicht berühren • Vor Inbetriebnahme des N das Gehäuse schließen! Die Netzhaut kann sonst beschädigt werden. -
Seite 12: Wartung Des P O C K E T S C An
6 Wartung des Die Reinigung der inneren Optik und des Farbrades sollte ausschließlich durch den autorisierten Fachhändler erfolgen. Bitte kontaktieren Sie gegebenenfalls die Fa. GLP, um den für sie zuständigen Vertriebspartner zu erfragen. Zum Reinigen des N Gehäuses bitte keine scharfen Reiniger benutzen. -
Seite 13: Technische Angaben/Übersicht
7 Technische Angaben/Übersicht • Anschlußwerte 230Volt: 5x20 1,0AT / 150V: 5x20 2,0AT • Lampe: 12V 100W A1/271 GZ 6,35, 1500h • DMX 512 Standard • Pan 170° / Tilt 110° • 15 Farben + weiß • 16 Halbfarben • 14 Gobos •... - Seite 14 German Light Production (V2.1)
