- Seite 1 Bedienungsanleitung ab Software Version 1.60 (Anleitungs- Version 1.95) e-mail: service@glp.de Internet: http://www.glp.de...
-
Seite 2: Für Ihre Notizen
Für Ihre Notizen: German Light Products GmbH (Anleitungs- Version 1.95) / ab Software Version 1.60... -
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeines / Geräteübersicht ................4 1.1 Sicherheitsvorschriften ..................5 Vorbereitung und Montage ..................6 2.1 Montage ......................6 2.1.1 Montage am Boden (aufrecht stehend) ..........7 2.1.2 Montage hängend (über Kopf) ............. 8 2.1.3 Montage seitlich hängend ..............8 2.2 Sichern des Gerätes .................. -
Seite 4: Allgemeines / Geräteübersicht

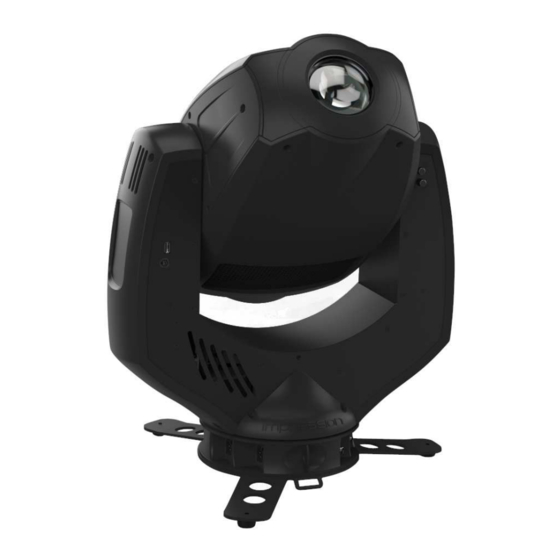

1 Allgemeines / Geräteübersicht 1. Schwenkbarer Kopf 2. Arm mit verschiedenen Lüfteröffnungen 3. Tilt-Lock zur Feststellung der Tilt Bewegung siehe auch 1.1 Sicherheitsvorschriften 4. Backlight LCD Grafik Menü (Eingabe) 5. Fuß mit verschiedenen Anschlüssen und Camlock Montage-/Installationssystem Fuß Se ite 1 6. - Seite 5 Sicherheitsvorschriften e ist ein High-Tech Gerät. Um einen reibungslosen Betrieb zu gewährleisten, sind folgende Sicher- heitshinweise zu beachten. Bei Schäden, die durch Nicht- beachtung dieser Anleitung oder durch Öffnen des Gerätes entstehen, übernimmt der Hersteller keine Haftung und die Garantieansprüche erlöschen. 1.
-
Seite 6: Vorbereitung Und Montage
8. Die Installation sollte nur durch geschultes Fachpersonal durchgeführt werden. Allgemein gültige Regeln der Technik sind anzuwenden und werden hier nicht gesondert aufgeführt. 9. Nur original Ersatzteile verwenden. Bei jeglichen baulichen Veränderungen am Gerät erlischt der Garantieanspruch. 10. Diese Bedienungsanleitung für den späteren Gebrauch aufbewahren. 2 Vorbereitung und Montage 2.1 Montage e kann in jeder beliebigen Ausrichtung an einem... -
Seite 7: Montage Am Boden (Aufrecht Stehend)
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN VDE 0711-217 zu beachten! Die Installation darf nur vom autorisierten Fachhandel und Fachpersonal durchgeführt werden! Für die unterschiedlichen Installationspositionen des (Boden stehend, seitlich oder kopfüber hängend) sind jeweils unterschiedliche Zubehörteile verfügbar. -
Seite 8: Montage Hängend (Über Kopf)
2.1.2 Montage hängend (über Kopf) Soll der e hängend über Kopf betrieben werden, so sind mit Hilfe von Omega-Brackets zwei Halbschellen oder Haken anzu- bringen. 2.1.3 Montage seitlich hängend Soll der e seitlich hängend betrieben werden, so ist eine zusätzliche "Montageschiene" unten am Gerät anzubringen. Auch diese wird mit Hilfe der zwei Camlock Schnellverschlüsse befestigt. -
Seite 9: Sichern Des Gerätes
2.2 Sichern des Gerätes Unabhängig von der Montagetechnik muss der e mit einem dafür zugelassenen Sicherungsfangseil (min. 10 fache Bruchkraft) versehen werden. Hierzu ist das Sicherungsfangseil durch min. eine der beiden dafür vorgesehenen seitlichen Ösen am Fuß zu fädeln und mit der Haltekonstruktion (Traverse, etc.) zu verbinden. -
Seite 10: Das Menüfeld
Das Menüfeld V1.60 Impression spot.one Das Menüfeld befindet sich auf dem Seitenteil des Armes. Über dieses lassen sich alle notwendigen Einstellungen des Gerätes vornehmen. Mit der Menu-Taste springen Sie jeweils zum Hauptmenü. Mit den Touchwheel kann durch das Menü navigiert werden. Zur Auswahl eines Menüpunktes drücken Sie die Enter-Taste. - Seite 11 Manuelles Einstellen Green Manuelles Einstellen Blue Manuelles Einstellen Shutter Manuelles Einstellen Dimmer Manuelles Einstellen Colortemp. Manuelles Einstellen Special Manuelles Einstellen Movement Manuelles Einstellen Movement Speed Manuelles Einstellen Zoom Manuelles Einstellen Focus Manuelles Einstellen Gobo1 Manuelles Einstellen Gobo 1 rot. Manuelles Einstellen Gobo 2 Manuelles Einstellen Gobo 2 rot.
- Seite 12 Reset aller Platinen Head Reset nur Kopfplatinen Reset nur Gobo & Iris Reset nur Focus,Zoom,Prisma Reset nur Pan Tilt Reset nur Tilt Temperatur Menü für alle messbaren Temperatures Temperaturen Anzeige für Momentan Werte: Strom, Spannung, Stromsenken-Werte und LED Info Temperatur Momentan Wert für rot Green Momentan Wert für grün...
- Seite 13 Service Adjust Einstellungen für alle Funktionen Einstellungen für Pan Tilt Einstellungen für Tilt Gobo1 Einstellungen für Gobo 1 Gobo 1 rot. Einstellungen für Gobo 1 Rotation Gobo 2 Einstellungen für Gobo 2 Gobo 2 rot. Einstellungen für Gobo 2 Rotation Effectwheel Einstellungen für Effectwheel Effectwheel...
-
Seite 14: Dmx Kanalbelegung
DMX Kanalbelegung Normal-Mode 24 DMX Kanäle Kanal Funktion Zeiten und Werte 1) PAN-grob 0 .. 540° 0..255 00..FF 0..100 2) PAN-fein High- Pos ... High- Pos + (16 0..255 00..FF 0..100 Bit) 3) Tilt-grob 0 .. 280° 0..255 00..FF 0..100 4) Tilt-fein High- Pos …... - Seite 15 Strobe Effekt, langsam - 1 Hz .. 25 Hz 200..241 C8..F1 78..95 schnell Shutter offen 242..255 F2..FF 96..100 10) Dimmer Dimmer 0 - 100% 0..255 00..FF 0..100 11) Farb- Keine Farbtemperatur 0..7 00..07 0..2,5 temperatur Korrektur Stufenlose Farbtemperatur Findet Anwendung auf 8..255 08..FF 3..100...
- Seite 16 15) Zoom Zoom 10° – 32° 0 .. 255 00..FF 0..100 16) Fokus Fokus unendlich – nah 0 .. 255 00..FF 0..100 17) Gobo1 Gobo 1 (offen, ) 0…15 00..0F 0..5,9 Gobo 2 16..31 10..1F 6..11,9 Gobo 3 32..47 20.. 2F 12..17,9 Gobo 4 48..63 30..
- Seite 17 Stopp 0..1 00..01 00..1 22) Effektrad Drehen langsam - schnell 1..128 01..80 1..50 Posi./Rot Drehen schnell - langsam 129...254 81..FD 51..99 Stopp 254..255 FD..FF 99..100 23) Prisma Prisma ausgeschwenkt 0..5 00..05 0..2 Prisma Position 0 ... 540° 6..127 06..7F 0..50 Prisma Rotation Stopp 128..129 80..81...
- Seite 18 9) Shutter Shutter zu 0..15 00..0F 0..5,5 Shutter pulsen - Zufalls langsam - schnell 16..47 10..2F 6..18,5 Muster Auf-dimmen dann Shutter zu langsam - schnell 48..79 30..4F 19..31 - Zufalls Muster Shutter auf dann Zu-dimmen langsam - schnell 80..111 50..6F 32..43 - Zufalls Muster Auf-dimmen dann Zu-...
- Seite 19 Gobo Rotation, langsam- 130..192 82..C0 51..75 schnell, CW Gobo Rotation, schnell- 193..253 C1..FD 76..99 langsam, CCW Gobo Rotation Stopp 254..255 FD..FF 99..100 17) Effektrad Stufenloses Einfahren des 0 - 100% 0..255 00..FF 0..100 "Motion Wheels" Effektrades Stopp 0..1 00..01 00..1 18) Effektrad Drehen langsam - schnell 1..128...
- Seite 20 Rainbow Effekt langsam – schnell 129..255 81..FF 51..100 Farbe 01 -> Farbe12 6) Rot-grob Farbmischeinheit – Rot 0 - 100% 0..255 00..FF 0..100 7) Rot-fein Farbmischeinheit – Rot - Low 0..255 00..FF 0..100 8) Grün- grob Farbmischeinheit – Grün 0 - 100% 0..255 00..FF 0..100...
- Seite 21 Gobo Rotation Stopp 254..255 FD..FF 99..100 23) Gobo 1 rot fein Gobo 1 rot. Fein (0% - 100%) 0..255 00..FF 0..100 24) Gobo2 Gobo 1 (offen) 0…15 00..0F 0..5,9 Gobo 2 16..31 10..1F 6..11,9 Gobo 3 32..47 20.. 2F 12..17,9 Gobo 4 48..63 30..
- Seite 22 Farben Diese vordefinierten Farben können als Startfarben für den Rainbow-Effekt verwendet werden. Zuerst diese Farbe aufrufen und anschließend zu dem Rainbow Effekt springen. Der Rainbow beginnt dann ausgehend von der zuvor eingestellten Farbe synchron mit anderen Geräten. Natürlich können andere a ndere Startfarben haben.
-
Seite 23: Tauschen Von Gobos Und Effektrad
4 Tauschen von Gobos und Effektrad 4.1 Tauschen von Gobos und dem Effektrad e ist gemischt mit Aluminium- und Glasgobos (Außendurchmesser Bildgröße ausgestattet. Schriftzügen/Logos wird eine Bildgröße von maximal 18mm empfohlen. Die Stärke der Glasgobos beträgt 1,1 -3 mm bei Aluminium Gobos beträgt die Stärke 0,5mm. -
Seite 24: Tauschen Von Drehbaren Gobos
4.1.2 Tauschen von drehbaren Gobos 1) Die Abdeckung des Kopfes öffnen. 2) Gobohalterungen leicht am äußeren Rand des Goborades aus dem Lochsitz herausdrücken und aus der mittigen Haltevorrichtung (Haltespange) herausziehen. 3) Danach kann, wenn gewünscht, das Gobo selbst gewechselt werden, indem die innen liegende Haltefeder mit einem kleinen Schrauben- dreher oder einer Zange entnommen wird. - Seite 25 Goborad 1 (drehbare Gobos Ø 27 mm ) Position 4 Circles Vertical Bars Two Light Tunnels Triangles Random Dash Mini Dots Medium Starry Night Dense German Light Products GmbH (Anleitungs- Version 1.95) / ab Software Version 1.60...
- Seite 26 Goborad 2 (drehbare Gobos Ø 27 mm) Position Cone Leaves Foliage Teeth Shreds Angry Hurricane Shredded Earth Diamond Pattern German Light Products GmbH (Anleitungs- Version 1.95) / ab Software Version 1.60...
-
Seite 27: Tauschen Des Effektrades
4.1.3 Tauschen des Effektrades 1) Die Abdeckungen des Kopfes öffnen. 2) Den Anschlag des Effektrades nur lösen und nach oben schieben. 3) Das Effektrad kann nun von Hand nach außen geschwenkt werden. 4) Diese selbst ist auf die Drehachse geklippt. 5) Zum Entnehmen bitte das Effektrad mit einen Schlitzschraubenzieher an der Drehachse vorsichtig aufhebeln. - Seite 28 Effektrad Bestückung und Tauschräder: STANDARD Ersatz Ersatz Ersatz Ersatz German Light Products GmbH (Anleitungs- Version 1.95) / ab Software Version 1.60...
-
Seite 29: Fehlerfarbcodes
5 Fehlerfarbcodes Beim Reset wird der Spot im Display angezeigt und die Module die einen Reset vollziehen. Hierbei wird farblich markiert in welchem Zustand sich die Module gerade befinden. Diese Zustände entsprechen beim Spot.One folgenden Fehlern: Farbe Bedeutung Bemerkung gefährlicher PCB konnte nicht gefunden werden Zustand anormaler... - Seite 30 Somit können keine allgemein gültigen Richtlinien zu Reinigungsintervallen und Umfang dieser Arbeiten gegeben werden. In stark belasteten Umgebungen, wie das z.B. in Discotheken der Fall ist, kann man folgende Faustformeln bezüglich der Wartungsarbeiten angeben: Position Intervall Art und Weise Außenliegende Optik wöchentlich Weiches Tuch und Glasreiniger Gobos...
-
Seite 31: Technische Angaben / Übersicht
7 Technische Angaben / Übersicht Spannungsversorgung Leistungsaufnahme 700VA (Watt) Eingangsspannung ~100-240 V AC, 50-60 Hz (Weiteingangsbereich) Absicherung Feinsicherung 6.3x32 mm, T8A Betriebsparameter Maximale 45° C / 113° F (eingebauter Überhitzungsschutz) Umgebungstemperatur Betriebslage Beliebig (siehe Kapitel Montage) Lichterzeugung - Additive Farbmischung LED Typ 400W RGB LED Chipsatz Lebensdauer... -
Seite 32: Index
8 Index Montage ............6 Montage am Boden ......... 7 Anleitung Version ..........1 Montage hängend (über Kopf) ......8 BGI 810-3 ............9 Netzanschluss ..........9 BGV C1............7 Bildgröße ............23 Optische Bauteile ........30 Camlock Schnellverschlüssen ......7 Pan- Bewegung .......... - Seite 33 German Light Products GmbH (Anleitungs- Version 1.95) / ab Software Version 1.60...
