Schneiden Sie die Führungsschienen
Am Tor alle überstehenden Teile, wie auf dem Gehäuse, entfernen.
(Teil 2.1) aus dem Blech heraus.

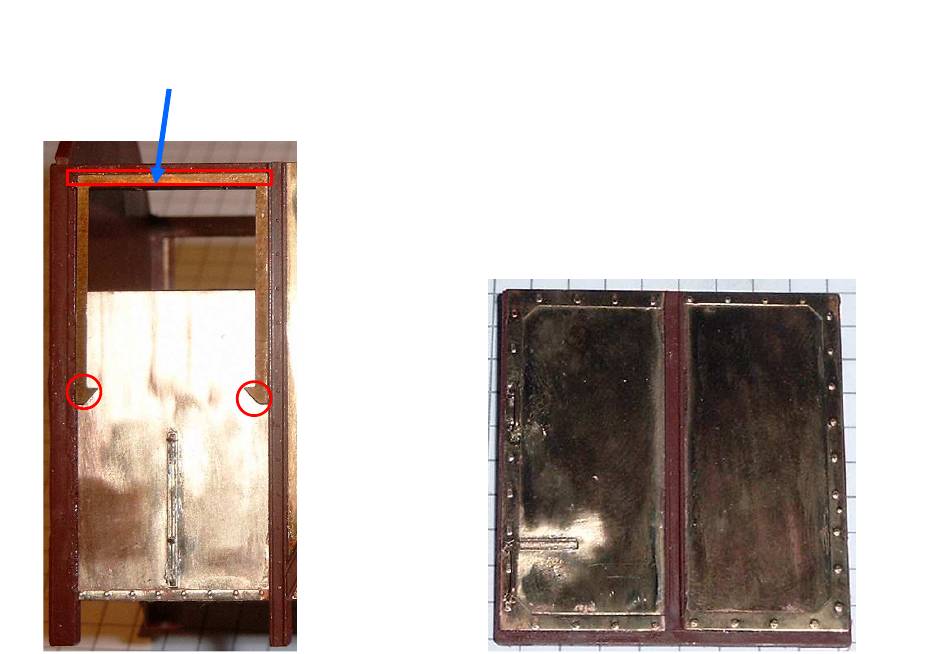

Trennen Sie das Abdeckblech für das Tor (Teil 7L) heraus.
Kleben Sie diese (Unterkante bündig
mit dem Gehäuse) auf.
Schneiden Sie den beigefügten Winkel 1x1mm auf Länge und
löten Sie diesen in die dafür vorgesehene Anätzung.
Kleben Sie dann das Abdeckblech, Teil 7L auf die linke Seite des
Tores. Auf die rechte Seite kommt das Abdeckblech Teil 7R.
Trennen Sie jetzt die Nietenbänder (Teile 11) aus der Grundplatte
heraus. Das Nietenband mit den Durchätzungen für die Griffe
kommt auf die linke Seite. Befestigen Sie das Nietenband auf dem
Torrahmen.
Bohren Sie die Löcher mit einen 0,5m Bohrer auf, stecken Sie
dann die kleinen Griffe in die Löcher und verkleben Sie.
TIP: Klebestellen
nur an den
gekennzeichneten
Stellen, um ein
sauberes Einsetzen
der Lüfterklappen
zu gewähren
leisten.
