11. MIDI IN
Diese Buchse empfängt MIDI Befehle.
12. MIDI OUT
Diese Buchse sendet MIDI Befehle.
13. 9V IN
Schließen Sie hier über einen 5,5 x 2,1 mm Hohlstecker ein 9VDC Netzteil mit Minus am
Mittelkontakt an.
14. BJF BUFIN
Der Signaleingang aus dieser Buchse wird durch den BJF Puffer geleitet, bevor er an die Loops
gesendet wird.
15.
BUF OUT
Diese Buchse gibt ein über BJF gepuffertes Ausgangssignal aus.
16.
INPUT
Ungepufferte Eingangsbuchse.
17. 9V OUT
Es sind sechs 9V Ausgangsbuchsen vorhanden, die über eine „Daisy-Chain" mit dem 9V Eingang
verbunden sind. Der maximale Gesamtausgangsstrom an diesen Buchsen beträgt 2500 mA.
18.
TUNER (Stimmgerät)
Diese Buchse wird mit der Eingangsbuchse verbunden, wenn der MUTE Fußschalter betätigt wird.
19.
OUTPUT
Das Eingangssignal von den Buchsen für gepufferten oder ungepufferten Eingang erreicht die
OUTPUT BUCHSE über Loops 1 - 5.
20.
SEND (1 – 5)
Dies sind die Send-Ausgänge für die Loops 1 bis 5. Verbinden Sie diese Buchsen mit den
Eingängen der Effektpedale.
21.
RETURN (1 – 5)
Dies sind die Return-Eingänge für die Loops 1 bis 5. Verbinden Sie diese Buchsen mit den
Ausgängen der Effektpedale.
22.
FS2
Fußschalter 2: Umschalter (Latch) / Tastschalter (Momentary).

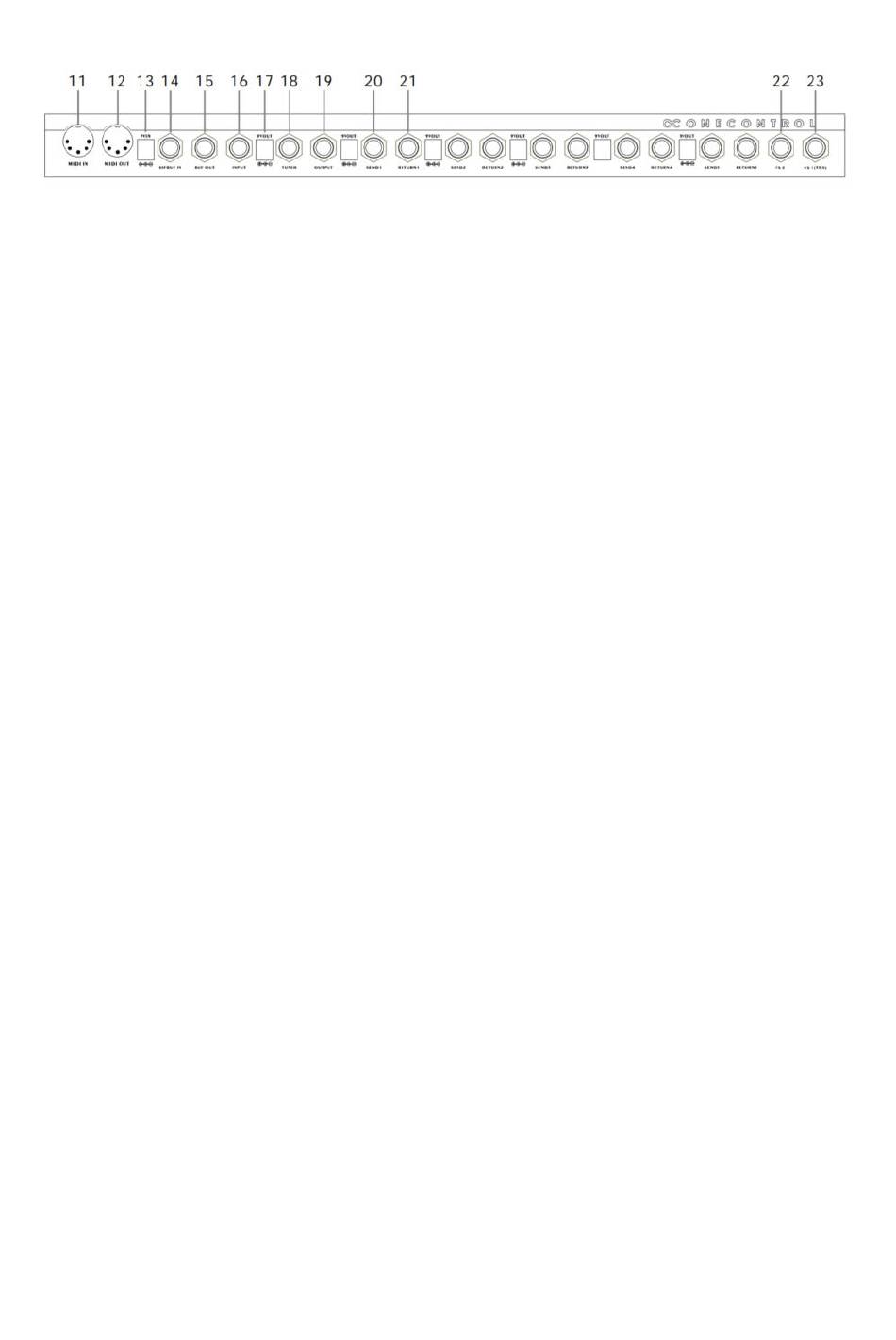

Rückseite
