BEDIENUNGSANLEITUNG

Agamidae Tail Loop

- Funktionsmerkmale

･ Bis zu 100 Presets, 5 Presets pro Bank, 20 Banken (max.).

･ 6 serielle Effektschleifen (Loops), True Bypass Schaltung über Relais.

･ Intuitive Programmbearbeitung, der EDIT Modus ist gleichzeitig der DIRECT Modus, der einen Loop

sofort ein- / ausschaltet.

･ Arbeitet mit einem 9VDC Gleichspannungsnetzteil mit Minus am Mittelkontakt.

･ DC Ausgangsbuchsen verteilen die Eingangsstromversorgung an bis zu 6 Effektpedale.

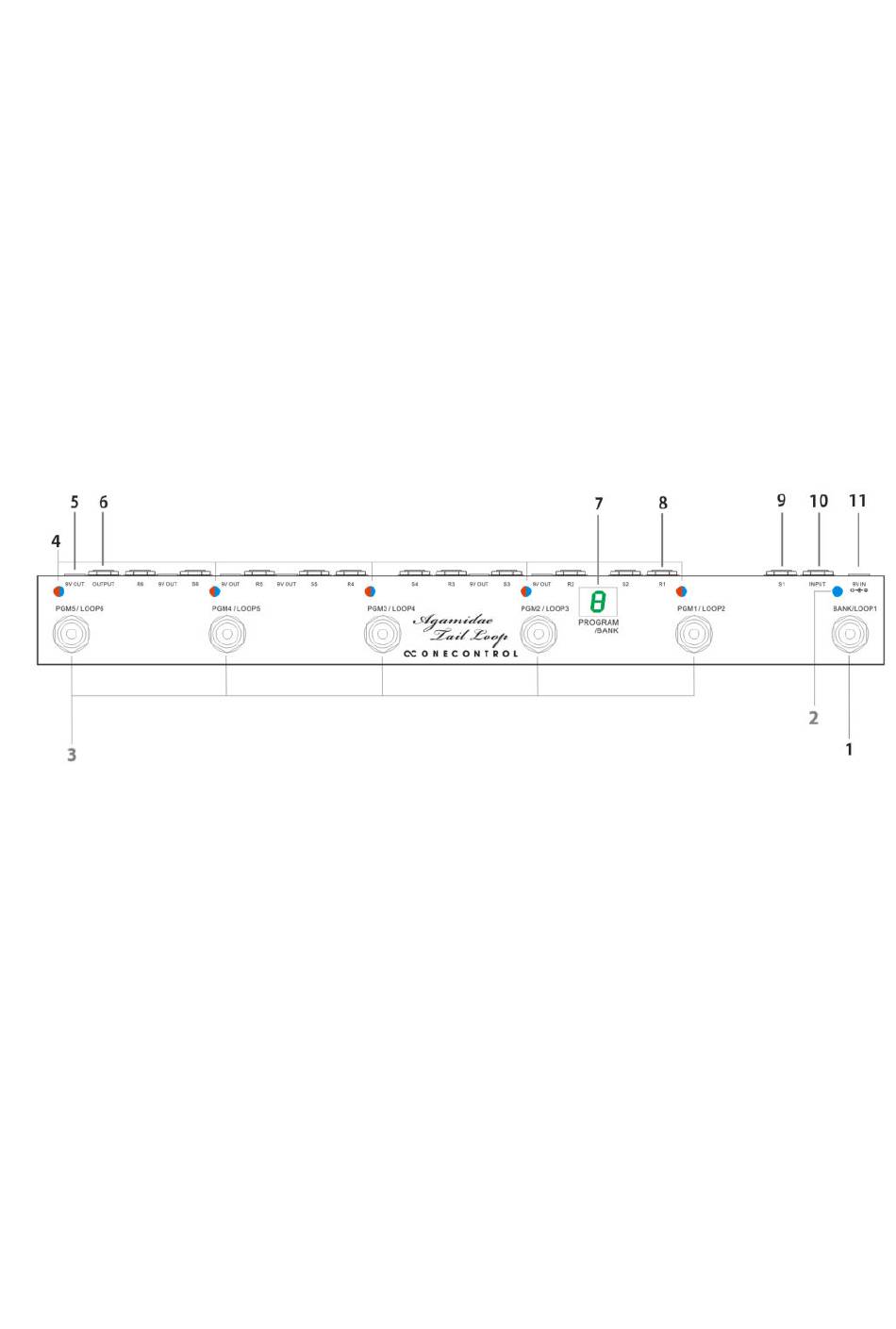

- Ü berblick

1. BANK / LOOP1

Drücken Sie diesen Schalter im RECALL Modus (Abruf), um die Bank zu wechseln.

Drücken Sie diesen Schalter im EDIT Modus (Bearbeiten), um Loop 1 ein- / auszuschalten.

Halten Sie diesen Schalter gedrückt, um zwischen RECALL und EDIT Modi umzuschalten.

2. LOOP1 Anzeige

Im EDIT Modus leuchtet die LED blau, um den Ein / Aus Status von Loop 1 anzuzeigen.

3. PGM1/LOOP2 - PGM5/LOOP6

Drücken Sie diese Schalter im RECALL Modus, um die gespeicherten Programme PGM (1 – 5)

abzurufen.

Drücken Sie PGM1 – PGM5 im EDIT Modus, um Loops 2 – 6 ein- / auszuschalten.

Seite 1 BEDIENUNGSANLEITUNG Agamidae Tail Loop - Funktionsmerkmale ･ Bis zu 100 Presets, 5 Presets pro Bank, 20 Banken (max.). ･ 6 serielle Effektschleifen (Loops), True Bypass Schaltung über Relais. ･ Intuitive Programmbearbeitung, der EDIT Modus ist gleichzeitig der DIRECT Modus, der einen Loop sofort ein- / ausschaltet.
Seite 2 4. Zweifarbige Anzeigen Im RECALL Modus leuchtet die entsprechende LED rot, wenn ein PGM (Preset) abgerufen wird. Im EDIT Modus leuchten diese LED blau, um den Ein / Aus Status des Loops anzuzeigen. 5. 9V OUT Die sechs 9V OUT Buchsen sind über eine "Daisy-Chain" mit der 9V IN Eingangsbuchse verbunden. Alle akzeptieren 5,5 x 2,1 mm Hohlstecker mit Minus am Mittelkontakt.
Seite 3 - Ein Programm bearbeiten (EDIT) Rufen Sie zunächst das zu bearbeitende PGM auf, und halten Sie dann den BANK Schalter gedrückt, um in den EDIT Modus zu schalten. Das Anzeigefenster zeigt "P", und die roten PGM Anzeigen erlöschen. Ist ein Loop in diesem Programm aktiv, leuchtet dessen Anzeige blau. Jeder Loop kann durch Drücken des entsprechenden Schalters ein- / ausgeschaltet werden: BANK Schalter (Loop 1), PGM1 Schalter (Loop 2), PGM2 Schalter (Loop 3), PGM3 Schalter (Loop 4), PGM4 Schalter (Loop 5), PGM5 Schalter (Loop 6).
Seite 4 Typischer Aufbau beim Anschluss von 6 Pedals...
