Bedienungsanleitung Minimal BJF Buffer Split Vielen Dank, dass Sie sich für den Minimal BJF Buffer Split von One Control entschieden haben. Der BJF Buffer Split ist ein konfigurierbares Gerät mit einem integrierten, von Bjorn Juhl entwickelten Gitarren-Buffer. Es kann als AB Box, als Umschalt-Fußschalter, als 1Loop Box oder als Signal-Splitter konfiguriert werden.
Seite 2

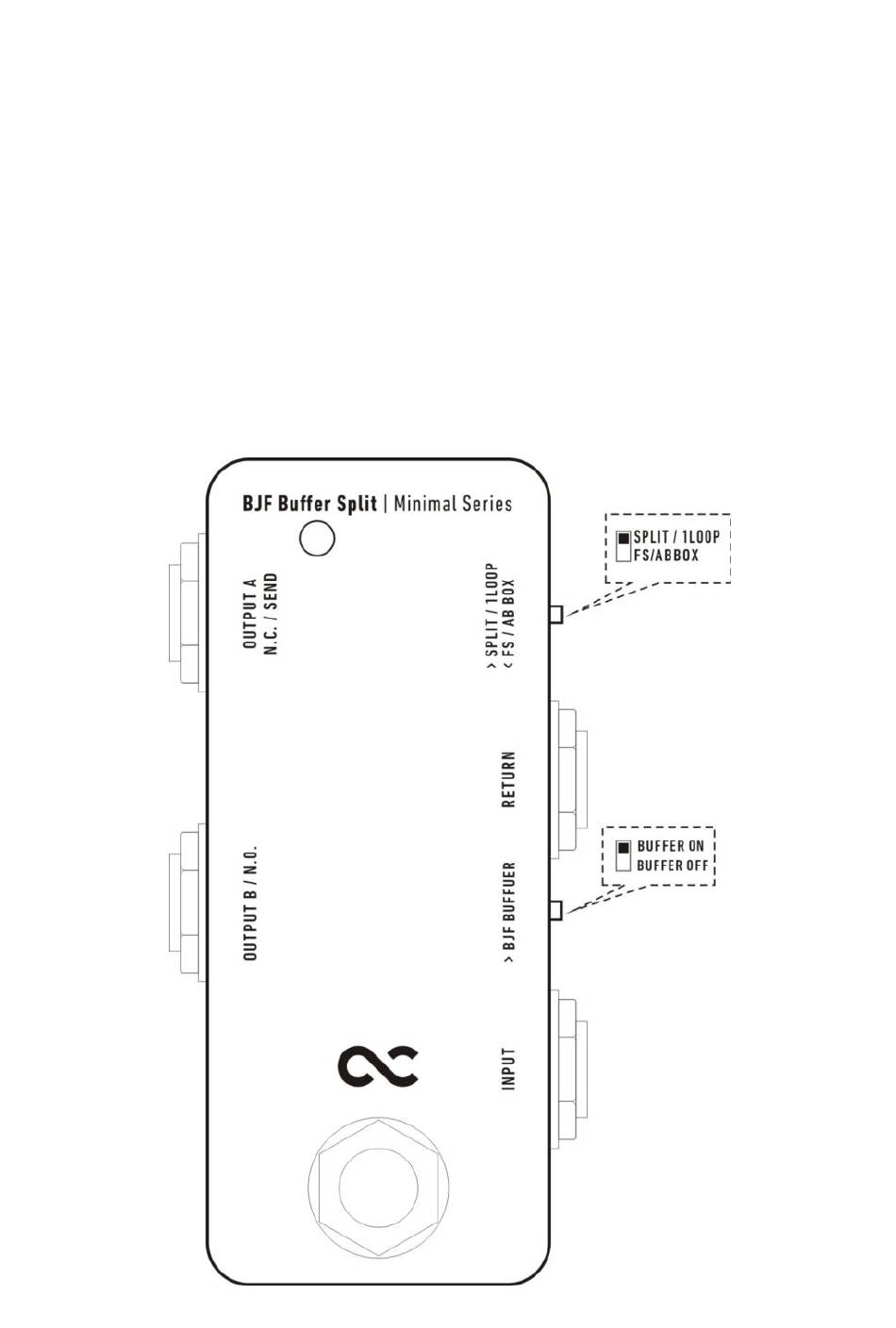

INPUT: Schließen Sie hier Ihr Instrument an. BJF BUFFER: Der Schalter an der Seite aktiviert / deaktiviert den Gitarren-Buffer. RETURN: Verbindung zum Ausgang eines Gitarren-Pedals, wenn das Gerät als 1Loop Box verwendet wird. SPLIT/1LOOP BOX oder FS/AB BOX Schalter zur Konfiguration der Funktion: - SPLIT/1LOOP BOX In dieser Stellung arbeitet das Gerät als 1Loop Box.
Seite 3
Anleitungen Buffer Pedal Signal Splitter (Pedal aktiviert) AB BOX 1LOOP BOX...
Seite 4
Eingangsumschalter Umschalt-Fußschalter - Technische Daten: Eingangsimpedanz: 1 MOhm (Buffer aktiv) Ausgangsimpedanz: <1KOhm (Buffer aktiv) Stromversorgung: 9V Netzteil mit Minuspol am Mittelkontakt Stromaufnahme: <3 mA Größe (B x L x H): 45 mm x 95 mm x 48 mm (1.77” x 3.74” x 1.89”) Gewicht: 240 g (8.47 oz)
