Lesen Sie vor der Verwendung des Produkts diese Anleitung, um einen sicheren Betrieb zu
gewährleisten.
BENUTZERHANDBUCH
CROCODILE TAIL LOOP
1- Ü BERSICHT

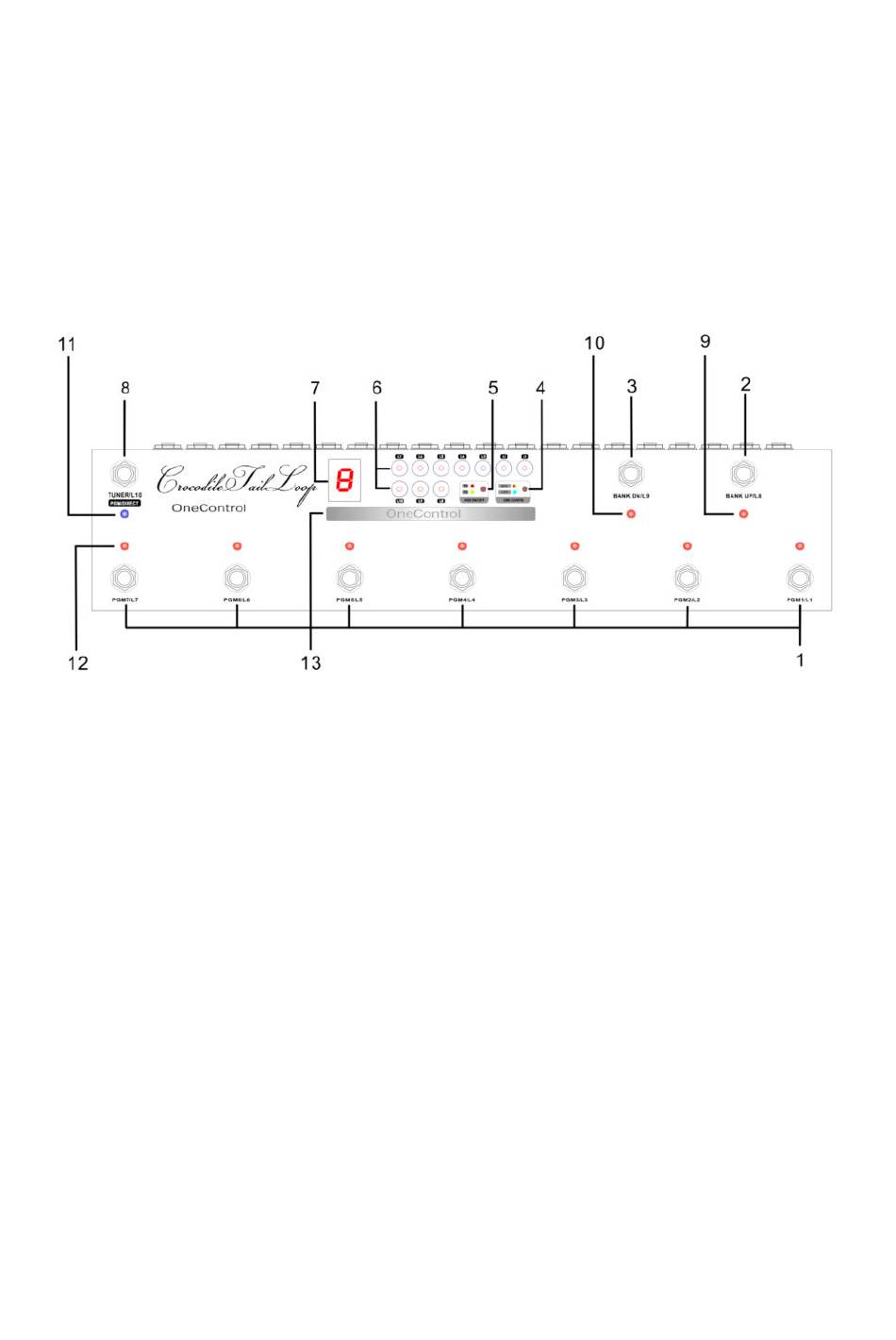

Bedienelemente auf der Oberseite
(1) PGM1/L1 - PGM7/L7
Werden diese Schalter im PGM Modus gedrückt, rufen sie sofort die im entsprechenden Programm
(1 – 7) gespeicherten Voreinstellungen ab. Werden Sie im DIRECT Modus gedrückt, aktivieren /
deaktivieren sie die Loops 1 – 7 direkt.
(2) BANK UP/L8
Im PGM Modus schaltet dieser Schalter eine Bank nach oben. Es stehen 10 Bänke zur Verfügung
(1, 2, 3, 4, 5, 6, 7, 8, 9, 0). Im DIRECT Modus schaltet dieser Schalter Loop 8 ein / aus.
(3) BANK DN/L9
Im PGM Modus schaltet dieser Schalter eine Bank nach unten. Im DIRECT Modus schaltet dieser
Schalter Loop 9 ein / aus.
(4) LINK CONFIG
Diese Funktion steht nur im PGM Modus zur Verfügung. Drücken Sie den Takt-Schalter, um einen
der LINK-Modi auszuwählen.
- SYNC Modus, M/S LED sind beide aus
- DOWNLOAD MASTER Modus, M/S LED leuchtet rot.
- DOWNLOAD SLAVE Modus, M/S LED leuchtet grün.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für OneControl CROCODILE TAIL LOOP
Inhaltszusammenfassung für OneControl CROCODILE TAIL LOOP
- Seite 1 Lesen Sie vor der Verwendung des Produkts diese Anleitung, um einen sicheren Betrieb zu gewährleisten. BENUTZERHANDBUCH CROCODILE TAIL LOOP 1- Ü BERSICHT Bedienelemente auf der Oberseite (1) PGM1/L1 - PGM7/L7 Werden diese Schalter im PGM Modus gedrückt, rufen sie sofort die im entsprechenden Programm (1 –...
-
Seite 2: Status-Led
Konsultieren Sie den Abschnitt LINK für weitere Details. (5) MIDI ON/OFF Diese Funktion ist nur im PGM Modus aktiv. Drücken Sie den Takt-Schalter, um Senden (Tx) bzw. Empfangen (Rx) ein- / auszuschalten. - Ist TX aktiv, übermittelt OC10 "Program Change" Befehle über die MIDI OUT Buchse. - Ist RX aktiv, empfängt OC10 "Program Change"... -
Seite 3: Midi Out/Thru
(11) STATUS LED Die LED zeigt im PGM Modus den Ein / Aus Status des TUNER Ausgangs. Im DIRECT Modus leuchtet sie, wenn Loop 10 aktiviert ist. (13) SCHUTZLEISTE Die Schutzleiste schützt die Knöpfe und das Anzeigefenster. Sie kann abgenommen werden. Rückseite (1) MIDI OUT/THRU Der Umschalter stellt die MIDI Buchse für "OUTPUT"... - Seite 4 Anschluss für das Instrument. (8) OUT-1 und OUT-2 Ausgangsbuchsen für die seriellen Loops (LOOP 1 – 7). Das Eingangssignal von den gepufferten oder ungepufferten Eingängen erreicht diese beiden Buchsen über die 7 hintereinander geschalteten Effektschleifen (Loops). Die OUT-1 und OUT-2 Buchsen sind intern parallel miteinander verbunden.
-
Seite 5: Programme Abrufen
(16) MIDI OUT/THRU Überträgt MIDI Daten an ein externes MIDI Gerät. (17) MASSEANSCHLUSS Über diesen Anschluss können Sie das Gehäuse erden. 2 – SIGNALPFAD Das Signal von der Gitarre wird in den Eingang (NBUF IN oder BUF IN) eingespeist, durchläuft die in Reihe geschalteten LOOPS 1 –... -
Seite 6: Loops Programmieren
Im DIRECT Modus schaltet der TUNER/L10 Schalter Loop 10 ein / aus. 5 – BANK UP / DOWN Im PGM Modus verfügt der Crocodile Tail Loop über 10 Bänke von 1 bis 10 ("0"). Jede Bank kann 7 Programme speichern. - Seite 7 0 bis 69. "0" ruft BANK 1/PGM1 auf, "1" ruft BANK1 /PGM2 auf ..., "69" ruft BANK10/PGM7 auf. 9 – LINK FUNKTION Im PGM Modus besteht die Möglichkeit, ein Crocodile Tail Loop mit einem anderen Crocodile Tail Loop zu verlinken, damit diese zusammen arbeiten. Die blaue LINK LED leuchtet, wenn zwei Crocodile Tail Loops ordnungsgemäß...
- Seite 8 10 – Technische Daten Maße........46 x 11 x 65 mm (LxBxH) (18.2 x 4.35 x 2.5 Zoll) Gewicht................1800 g Stromversorgung..............9VDC Stromaufnahme............max. 320 mA Puffer Eingangsimpedanz..........500 kOhm Puffer Ausgangsimpedanz..........10 kOhm Max. Wert gepufferter Eingang Vp-p............9V Max. Wert ungepufferter Eingang Vp-p..........30V...
