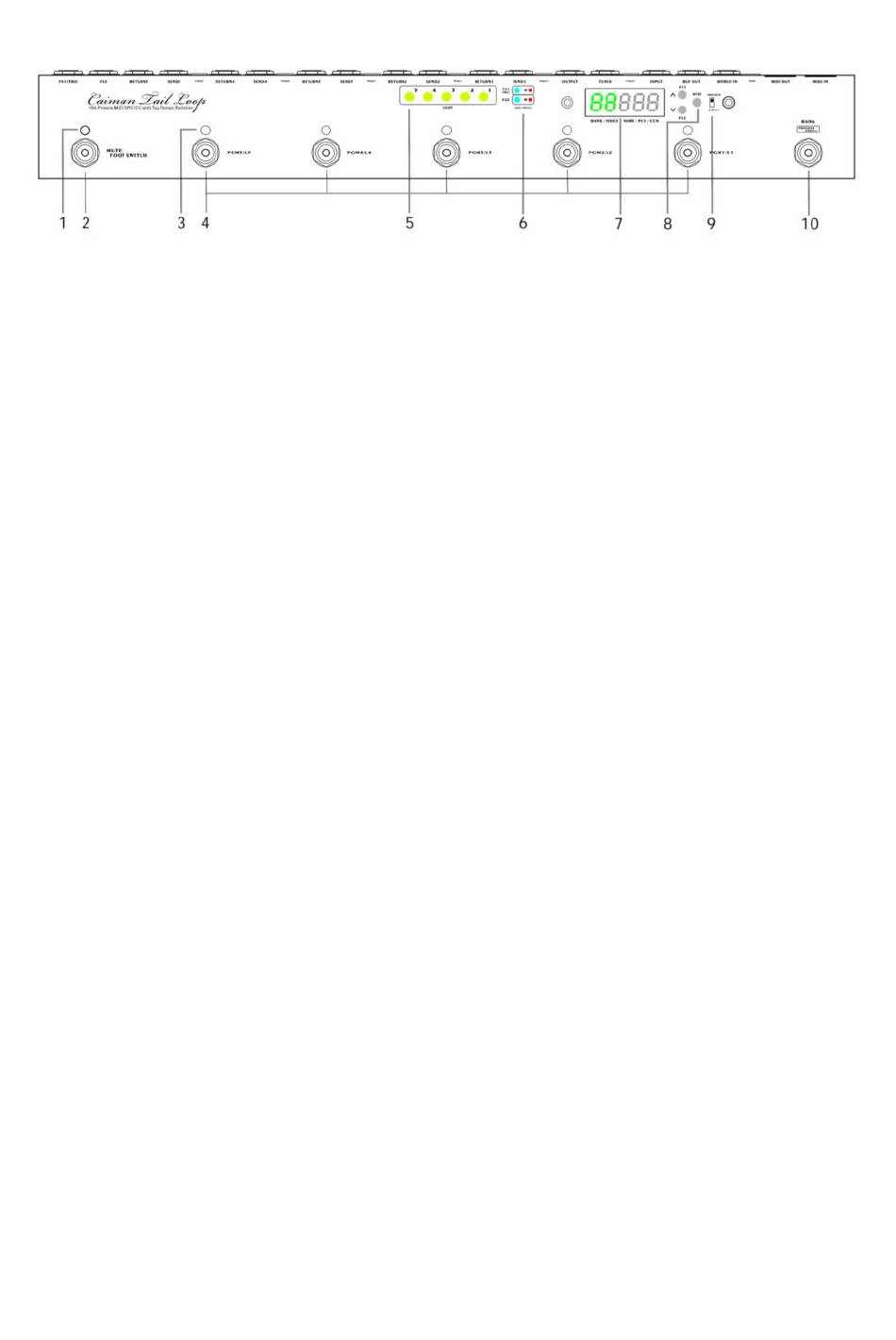

1. MUTE ANZEIGE
Die Anzeige leuchtet, wenn der Umschalter stumm geschaltet ist.
2. MUTE
Aktivierung des MUTE Fußschalters schaltet den Ausgang stumm und verbindet den Eingang mit
der TUNER Buchse.
3. PGM (1 – 5) ANZEIGE
Die Anzeigen leuchten, wenn eine PGM aktiviert wird.
4. PGM1/L1 - PGM5/L5
Im RECALL Modus rufen diese Schalter die in den Presets (PGM) gespeicherten Einstellungen ab
und die Status LED leuchten. Im PROGRAM / DIRECT Modus aktivieren die Schalter direkt die
Loops 1 – 5 bzw. schalten diese in den Bypass.
5. LOOP (1 – 5) ANZEIGE
Die entsprechenden Anzeigen leuchten, wenn LOOP 1 – 5 aktiviert ist.
6. FUSSCHALTER (FS1/FS2) ANZEIGE
Die Anzeige leuchtet, wenn FS1 bzw. FS2 umgeschaltet ist.
7. ANZEIGEFENSTER
Das Anzeigefenster zeigt Informationen wie Banknummer, PGM Name oder MIDI Befehl an.
8. Knöpfe FS/MIDI/SETUP
Diese Knöpfe sind für die Bearbeitung der Einstellungen für Fußschalter und MIDI PC#/CC# sowie
für die Initialisierung vorgesehen.
9. PROGRAM / DIRECT SCHALTER
Bei der Bearbeitung eines PGM werden die Änderungen an Loop und Fußschalter (FS1/FS2)
gespeichert, solange sich der Schalter in der PROGRAM Stellung befindet, werden aber nicht
gespeichert, wenn sich der Schalter in der DIRECT Stellung befindet.
10. BANK / (PROGRAM/DIRECT)
Betätigen Sie diesen Schalter, um die Banknummer zu ändern (1 – 5). Halten Sie den Schalter
gedrückt, um die Lane-Nummer zu ändern (A - F). Drücken Sie doppelt, um ein PGM
(PROGRAM/DIRECT) zu bearbeiten.
Oberseite
