- Funktionsmerkmale
- Unterstützt 16 MIDI Geräte auf 16 Kanälen.
- Zwei MIDI Ausgangsbuchsen und zwei MIDI Eingangsbuchsen.
- Insgesamt 20 Presets.
- Tap-Tempo Steuerung für mehrere Geräte.
- Extrem niedrige Stromaufnahme (<1 mA) mit Batterie.

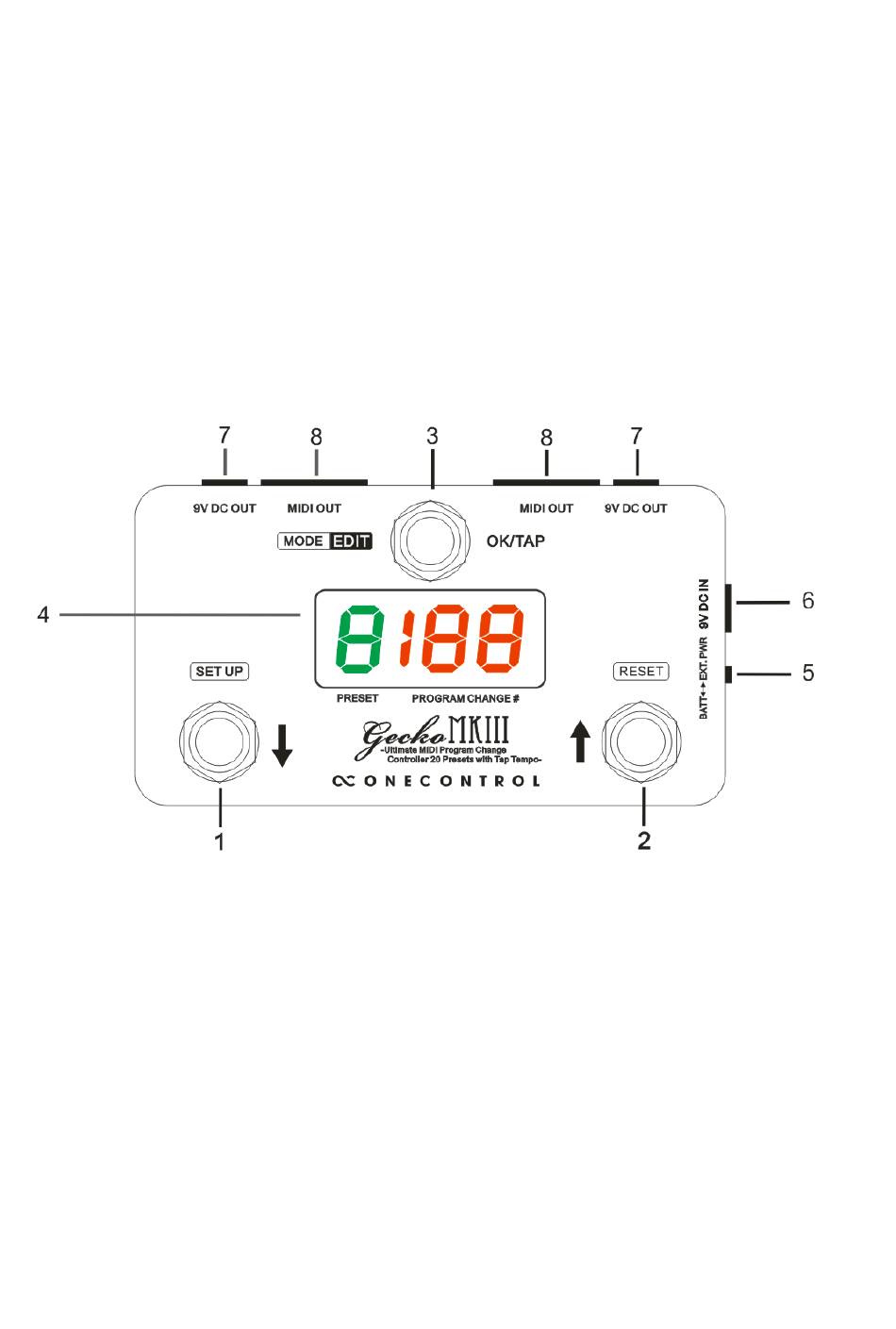

- Ü berblick
1. AB Schalter
Mit diesem Schalter wird nach unten durch Presets oder MIDI Nummern geblättert.
2. AUF Schalter
Mit diesem Schalter wird nach oben durch Presets oder MIDI Nummern geblättert.
3. OK/TAP Schalter
Drücken Sie diesen Schalter, um ein Preset abzurufen oder um MIDI Tap-Tempo Befehle zu
senden.
4. Anzeigefenster
Das Fenster zeigt das Preset und MIDI Befehle an.
5. Auswahl der Stromversorgung
Dieser Schalter wählt die Stromversorgungsquelle aus: externe Stromversorgung oder Batterie.
BEDIENUNGSANLEITUNG
Gecko MK3
Werbung
Verwandte Anleitungen für OneControl Gecko MK3
Inhaltszusammenfassung für OneControl Gecko MK3
- Seite 1 BEDIENUNGSANLEITUNG Gecko MK3 - Funktionsmerkmale - Unterstützt 16 MIDI Geräte auf 16 Kanälen. - Zwei MIDI Ausgangsbuchsen und zwei MIDI Eingangsbuchsen. - Insgesamt 20 Presets. - Tap-Tempo Steuerung für mehrere Geräte. - Extrem niedrige Stromaufnahme (<1 mA) mit Batterie. - Ü berblick 1.
-
Seite 2: Organisation Der Presets
6. 9V DC IN DC Eingangsbuchse. Schließen Sie hier ein externes 9VDC Netzteil mit Minus am Mittelkontakt an. 7. 9V DC OUT Die beiden DC Ausgangsbuchsen sind intern mit der DC Eingangsbuchse verbunden. Wenn diese für die Stromversorgung anderer Geräte verwendet werden, muss der Umschalter für die Stromversorgung auf der EXT.DC Stellung stehen. - Seite 3 Sie können über folgende Schritte den bevorzugten Betriebsmodus einstellen: Halten Sie den "OK/MODE" Schalter gedrückt, während Sie die Stromversorgung am Gecko anschließen. Das Fenster zeigt den aktuellen Betriebsmodus E1/E2/E3 an. Drücken Sie die AUF / AB Schalter, um den Modus- Code zu ändern.
- Seite 4 MIDI Kanal ohne Tap-Tempo Steuerungsnummer ("--"). Wenn die Einrichtung für MIDI Kanal 1 abgeschlossen ist, drücken Sie OK, um mit der Einrichtung des nächsten MIDI Kanals fortzufahren. Halten Sie den "OK" Schalter gedrückt, um die Einrichtung abzubrechen. Jedem MIDI-Kanal kann auch eine Tap-Tempo Steuerungsnummer zugeordnet werden, die gesendet wird, wenn der "OK"...
- Seite 5 Scannen Sie den nachstehenden QR Code, um das Video-Tutorial "Werkseinstellung" anzusehen. 7 - Technische Daten Maße........120 x 65 x 46 mm (LxBxH) Gewicht................400 g Stromversorgung..............9VDC Stromaufnahme (externes DC Netzteil)......max. 25 mA Stromaufnahme (Batterie)..........weniger als 1 mA...
