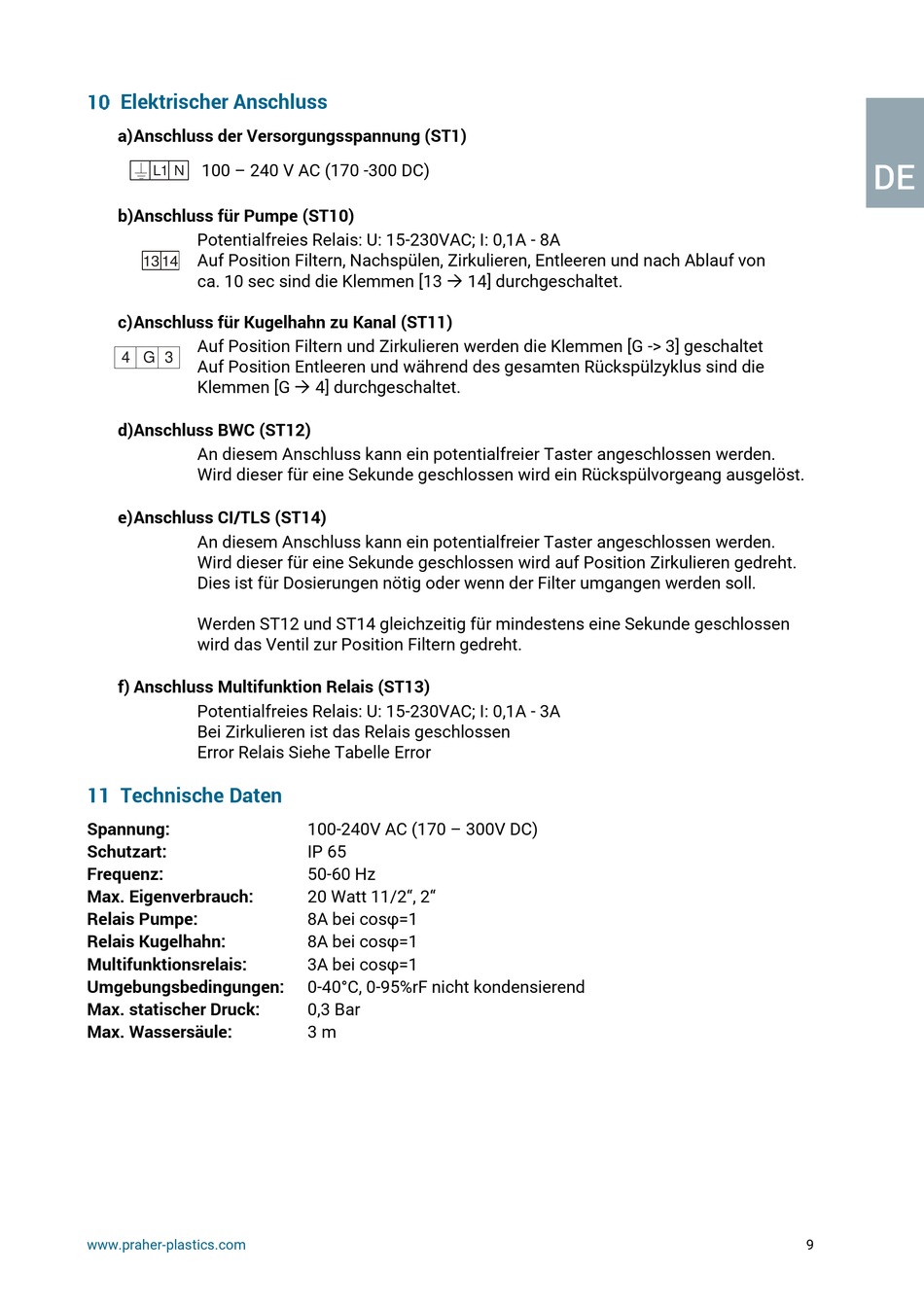

Elektrischer Anschluss

a) Anschluss der Versorgungsspannung (ST1)
100 – 240 V AC (170 -300 DC)
L1 N
b) Anschluss für Pumpe (ST10)
Potentialfreies Relais: U: 15-230VAC; I: 0,1A - 8A
Auf Position Filtern, Nachspülen, Zirkulieren, Entleeren und nach Ablauf von
13 14
ca. 10 sec sind die Klemmen [13  14] durchgeschaltet.
c) Anschluss für Kugelhahn zu Kanal (ST11)
Auf Position Filtern und Zirkulieren werden die Klemmen [G -> 3] geschaltet
4 G 3
Auf Position Entleeren und während des gesamten Rückspülzyklus sind die
Klemmen [G  4] durchgeschaltet.
d) Anschluss BWC (ST12)
An diesem Anschluss kann ein potentialfreier Taster angeschlossen werden.
Wird dieser für eine Sekunde geschlossen wird ein Rückspülvorgeang ausgelöst.
e) Anschluss CI/TLS (ST14)
An diesem Anschluss kann ein potentialfreier Taster angeschlossen werden.
Wird dieser für eine Sekunde geschlossen wird auf Position Zirkulieren gedreht.
Dies ist für Dosierungen nötig oder wenn der Filter umgangen werden soll.
Werden ST12 und ST14 gleichzeitig für mindestens eine Sekunde geschlossen
wird das Ventil zur Position Filtern gedreht.
f) Anschluss Multifunktion Relais (ST13)
Potentialfreies Relais: U: 15-230VAC; I: 0,1A - 3A
Bei Zirkulieren ist das Relais geschlossen
Error Relais Siehe Tabelle Error

Technische Daten

Spannung:
Schutzart:
Frequenz:
Max. Eigenverbrauch:
Relais Pumpe:
Relais Kugelhahn:
Multifunktionsrelais:
Umgebungsbedingungen:
Max. statischer Druck:
Max. Wassersäule:
www.praher-plastics.com
100-240V AC (170 – 300V DC)
IP 65
50-60 Hz
20 Watt 11/2", 2"
8A bei cosφ=1
8A bei cosφ=1
3A bei cosφ=1
0-40°C, 0-95%rF nicht kondensierend
0,3 Bar
3 m
~
