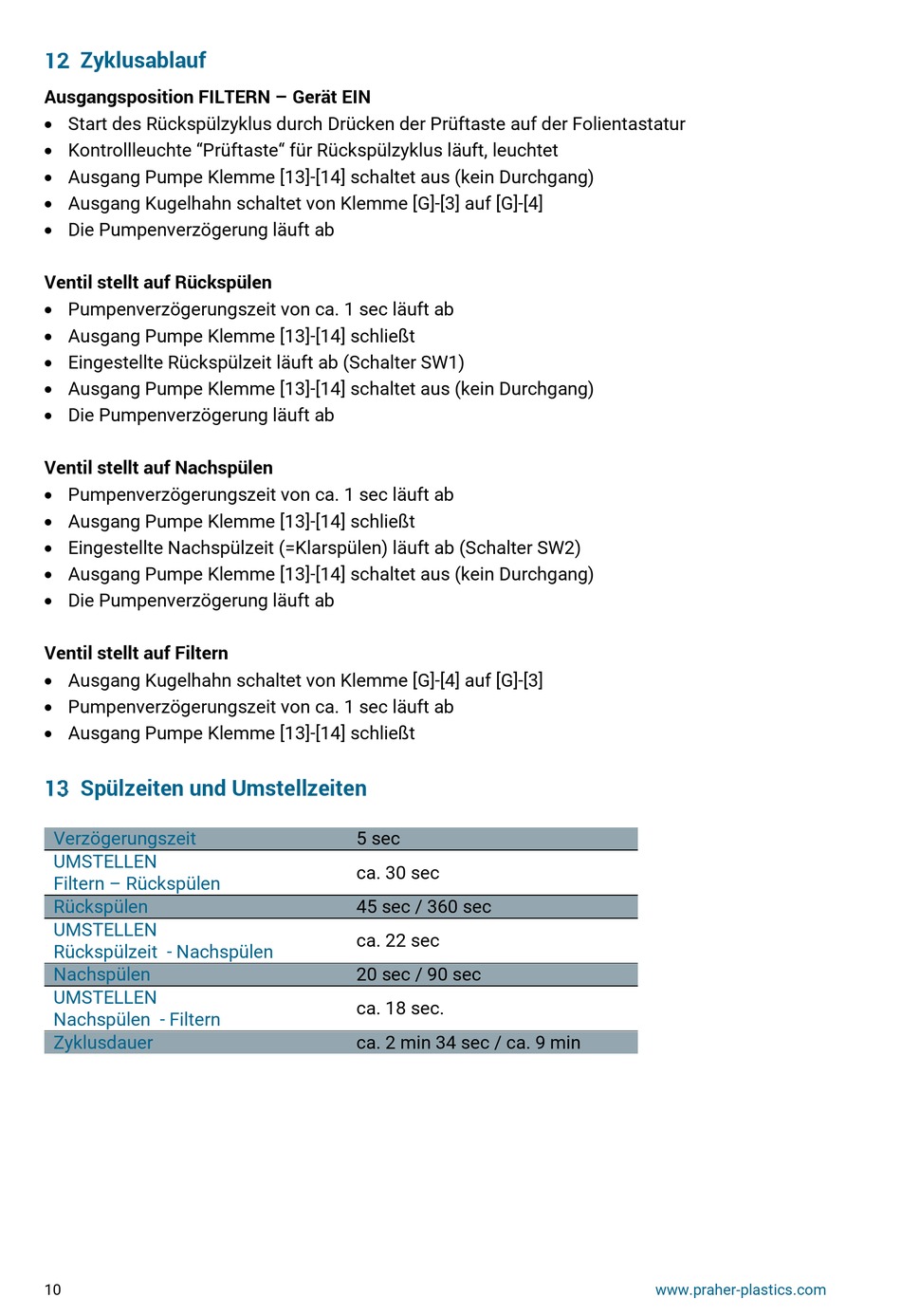

Zyklusablauf
Ausgangsposition FILTERN – Gerät EIN
Start des Rückspülzyklus durch Drücken der Prüftaste auf der Folientastatur
Kontrollleuchte "Prüftaste" für Rückspülzyklus läuft, leuchtet
Ausgang Pumpe Klemme [13]-[14] schaltet aus (kein Durchgang)
Ausgang Kugelhahn schaltet von Klemme [G]-[3] auf [G]-[4]
Die Pumpenverzögerung läuft ab
Ventil stellt auf Rückspülen
Pumpenverzögerungszeit von ca. 1 sec läuft ab
Ausgang Pumpe Klemme [13]-[14] schließt
Eingestellte Rückspülzeit läuft ab (Schalter SW1)
Ausgang Pumpe Klemme [13]-[14] schaltet aus (kein Durchgang)
Die Pumpenverzögerung läuft ab
Ventil stellt auf Nachspülen
Pumpenverzögerungszeit von ca. 1 sec läuft ab
Ausgang Pumpe Klemme [13]-[14] schließt
Eingestellte Nachspülzeit (=Klarspülen) läuft ab (Schalter SW2)
Ausgang Pumpe Klemme [13]-[14] schaltet aus (kein Durchgang)
Die Pumpenverzögerung läuft ab
Ventil stellt auf Filtern
Ausgang Kugelhahn schaltet von Klemme [G]-[4] auf [G]-[3]
Pumpenverzögerungszeit von ca. 1 sec läuft ab
Ausgang Pumpe Klemme [13]-[14] schließt
Spülzeiten und Umstellzeiten
Verzögerungszeit
UMSTELLEN
Filtern – Rückspülen
Rückspülen
UMSTELLEN
Rückspülzeit - Nachspülen
Nachspülen
UMSTELLEN
Nachspülen - Filtern
Zyklusdauer
10
5 sec
ca. 30 sec
45 sec / 360 sec
ca. 22 sec
20 sec / 90 sec
ca. 18 sec.
ca. 2 min 34 sec / ca. 9 min
