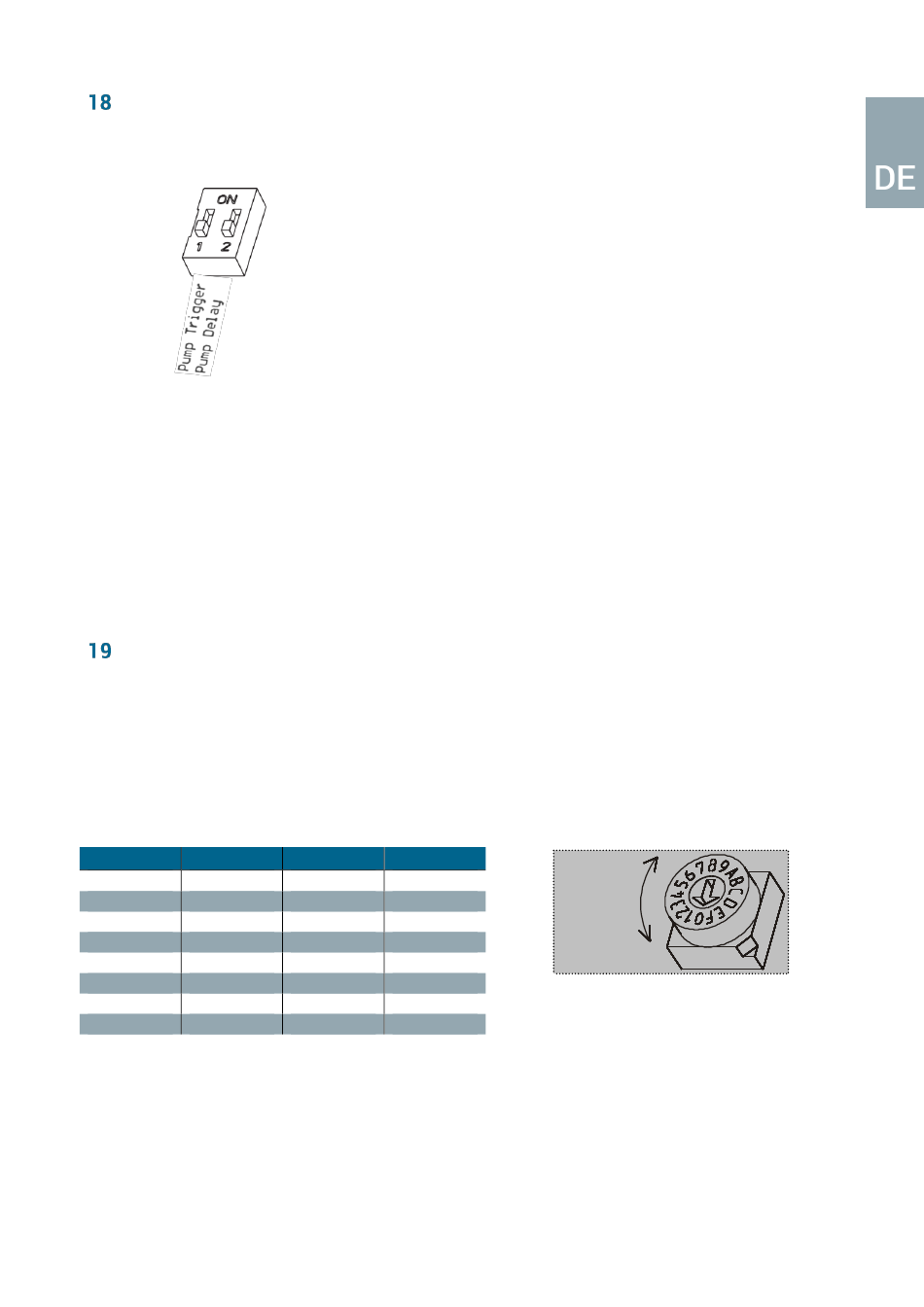

Schalte für Pumpenverzögerung und Pumpentrigger SW4
Mit dem Schalter SW4 kann die Funktionalität der Filterpumpe angepasst werden.
Ist der Schalter mit der Nummer 1 (Pump Trigger) auf „ON" wird bei jedem Rückspülvorgang
überprüft ob die Pumpe eingeschaltet oder angeschlossen ist. Ist dies nicht der Fall wird gewartet
bis die Pumpe auf „EIN" ist. Wird die Pumpe während des Rückspülvorganges ausgeschaltet (z.B.
durch eine externe Schaltuhr) wird der Rückspülvorgang beim nächsten Einschalten der Pumpe
wiederholt. Ist dieser Schalter nicht auf „ON" wird diese Funktion überbrückt und es wird nicht
darauf geachtet ob eine Pumpe angeschlossen ist (Z.B. wenn das Gerät von einer SPS gesteuert
wird)
Ist der Schalter mit der Nummer 2 (Pump Delay) auf „ON" wird immer wenn die Pumpe
abgeschaltet wird 20 Sekunden gewartet bis das Ventil abhebt. Ist dieser Schalter nicht auf „ON"
wird 5 Sekunden gewartet bis das Ventil abhebt. Die Erhöhung der Zeit ist bei langen Rohrleitungen
notwendig damit sich der der Wasserfluss beruhigen kann und der Druck abgebaut wird.
Einstellen Auslösedruck Drucksensor (SP1)
Dies muss gesetzt werden, wenn der Drucksensor installiert ist.
Der maximale Betriebsdruck im Ventil wird von einem elektronischen Druckschalter gemessen.
Der Auslösedruck des Druckschalters wird durch den Schalter S4 auf der Platine eingestellt. Um
den Auslösedruck zu ändern, mit einem Schraubendreher den Pfeil im oder gegen den
Uhrzeigersinn drehen, bis der Pfeil auf den gewünschten Wert (siehe Tabelle) zeigt.
Es wird empfohlen bei Verwendung des Drucksensors zusätzlich den Schalter SW3 zumindest
auf 14 Tage zu stellen damit sicher rückgespült wird und der auch wenn der Druck nicht auf den
eingestellten Wert ansteigt.
Raste bar
0 0,5
1 0,6
2 0,7
3 0,8
4 0,9
5 1,0
6 1,1
7 1,2
www.praher-plastics.com
Raste bar
8 1,3
9 1,4
A 1,5
B 1,75
C 2,0
D 2,5
E 3,0
F 3,5
SP1
