Wasserstoff-Versorgung Anschließen; Wasserstoff-Entlüftungsleitungen Anschließen - Fronius 25F Bedienungsanleitung

Wasserstoff- WICHTIG! Der Schraubanschluss (1) für die Wasserstoff-Versorgung hat die Dimension 1/
Versorgung 4 in. NPT mit Innengewinde. Die Wasserstoff-Leitung muss mit einem entsprechenden
anschließen Gegenstück versehen sein und folgenden Anforderungen entsprechen:
-
-
-
-

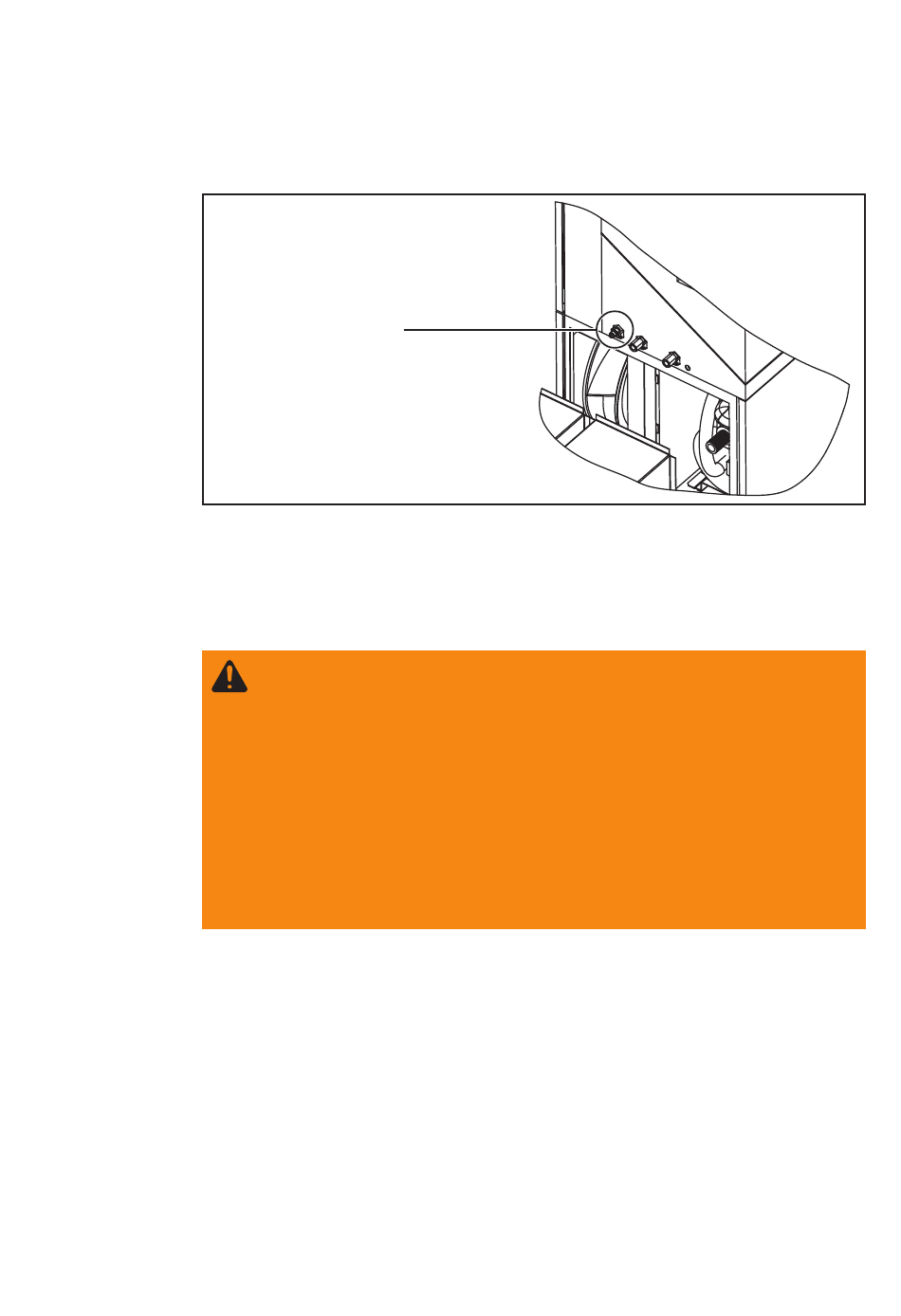

Abb.14 Wasserstoff-Schlauch anschließen
1. Wasserstoff-Schlauch mit Gegenstück am Schraubanschluss (1) festschrauben,
Wasserstoff-
Entlüftungslei-
tungen anschlie-
ßen
WICHTIG! Die Schraubanschlüsse (1) für die Wasserstoff-Entlüftungsleitungen haben
die Dimension 1/4 in. NPT mit Innengewinde. Die Entlüftungsleitungen müssen mit
einem entsprechenden Gegenstück versehen sein und folgenden Anforderungen ent-
sprechen:
-
-
-
-
-
-
-
Dichtheit der Verschraubung mit dem Gegenstück
Eingangsdruck Wasserstoff 5 bis 13,6 bar (72.49 - 197.18 psi.)
Volumenstrom Wasserstoff bis 1,7 Nm³/h (60.71 cfh) - Energiezelle 25F
Volumenstrom Wasserstoff bis 3,3 Nm³/h (117.86 cfh) - Energiezelle 50F
(1)
dabei muss die Dichtheit der Verschraubung gewährleistet sein
WARNUNG! Falsch verlegte Wasserstoff-Entlüftungsleitungen bedeuten Feuer-
, Explosions- oder Erstickungsgefahr. Bei und nach Montage der Wasserstoff-
Entlüftungsleitungen müssen folgende Bedingungen sichergestellt sein:
- Bei der Ausführung der Wasserstoff-Entlüftungsleitungen die erforderlichen
nationalen Bestimmungen berücksichtigen
- Die Wasserstoff-Entlüftungsleitungen müssen in das Freie geführt sein
- Im Bereich von 3 m um die Mündung (Kegel) der Wasserstoff-Entlüftungs-
leitungen dürfen sich keine Zündquellen oder Brandlasten befinden
- Es ist dafür Sorge zu tragen, dass die Wasserstoff-Entlüftungsleitungen
frei sind und ein ungehindertes Abströmen ermöglichen
- Der Druck an den Mündungen der Wasserstoff-Entlüftungsleitungen muss
dem Umgebungsdruck entsprechen (ca. 1 bar absolut - 14.5 psi.)
Brand- und Korrosionsbeständigkeit (z.B. Edelstahl)
Dichtheit der Verschraubung mit dem Gegenstück
Leitungs-Druckverlust: max. 5 mbar (.0725 psi.)
Druck: PN 13,6 (bar), (197.18 psi.)
Volumenstrom: max. 10 Nm³/h (357.14 cfh)
Länge: max. 10 m (32 ft. 9.7 in.)
Durchmesser: DN15, (.59 in.)
