Gehäuse-Rück-
seite - Übersicht
der Prozessan-
schlüsse

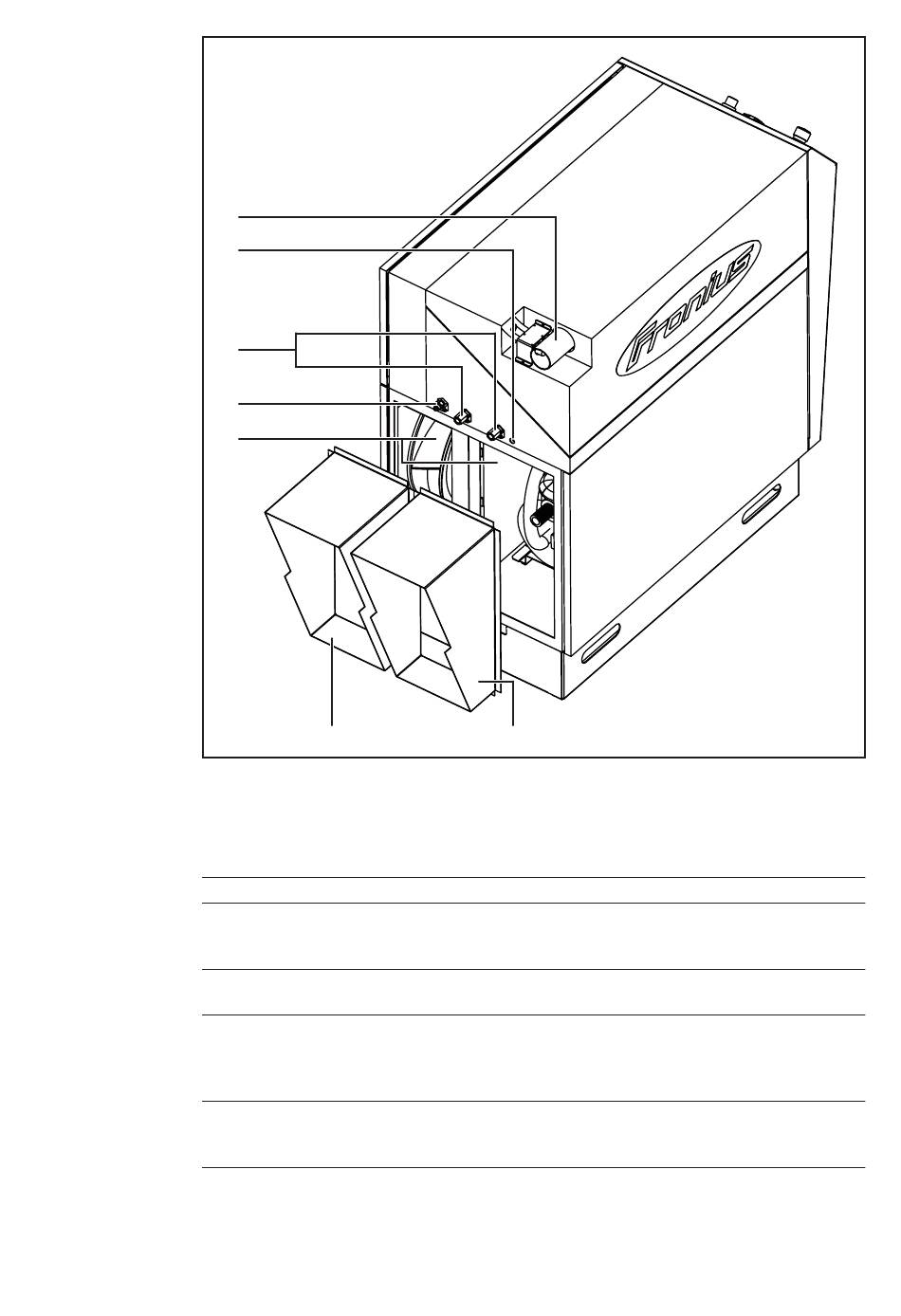

Abb.6
WICHTIG! Die Kanäle (6) und (7) für Kühlluft-Zufuhr und Kühlluft-Abfuhr (1) sind nicht
im Lieferumfang enthalten und sind gemäß den Bedingungen am Aufstellort und Kapitel
„Inbetriebnahme" auszulegen.
Nr. Funktion
(1) Kühlluft-Zufuhr und -Abfuhr
(2) Schraubanschluss für Wasserstoff-Versorgung
(3) Schraubanschlüsse für Wasserstoff-Entlüftungsleitungen
(4) Klemmring-Anschluss für Reaktionskondensat-Ablaufrohr
(5)
(4)
(3)
(2)
(1)
(6)
Nicht elektrische Anschlüsse und Kühlluft-Kanäle
geeignet für den Anschluss von Kanälen (6) und (7) für das Ansaugen und Abführen
der Kühlluft außerhalb des Aufstellortes
1/4 in. NPT mit Innengewinde
zum Anschluss an Entlüftungsleitungen, um bei einem Überdruck in der Wasser-
stoff-Versorgung den überschüssigen Wasserstoff sicher ins Freie abzuführen
1/4 in. NPT mit Innengewinde und Eingangsdruck-Sicherung sowie Stack-Sicherung
Swagelok 6 mm (.24 in.)
Sechskant, Schlüsselweite 14 mm (.55 in.)
