Moteur de l'agitateur

Respecter les indications de la notice d'instruction de l'agitateur!
Le moteur de l'agitateur est un composant fixe du système de réacteur de laboratoire IKA. Les agitateurs IKA suivants peuvent
être utilisés avec le système de réacteur de laboratoire IKA:
RE 162 P4 analogique et RE 162 P7 analogique (également les agitateurs viscosimètres IKA Visc)
L'agitateur RE 162 P4 analogique s'utilise de préférence pour les plages de viscosité de 1 à 20 000 mPa s.
L'agitateur RE 162 P7 analogique s'utilise pour les viscosités de 20 000 à 100 000 mPa s.
L'accouplement est monté sur l'arbre moteur de l'agitateur et vissé sur la bride d'accouplement à l'extrémité supérieure du
roulement de l'arbre d'agitation.
Remarque : lorsque les mâchoires de serrage de l'agitateur sont ouvertes, l'agitateur ne peut pas être mis en marche.
Dispositif de serrage de récipient
Le dispositif de serrage du récipient est fixé de façon pivotante au niveau du support de l'agitateur. L'ouverture et la fermeture
du dispositif de serrage du récipient s'effectuent à l'aide d'une manivelle placée à droite du statif télescopique et d'une broche
filetée. Les mâchoires de serrage sont munies de supports isolants en PTFE. Les raccords rapides sont vissés avec les mâchoi-
res de serrage. La cuve de réaction est centrée par rapport au couvercle du réacteur à l'aide des mâchoires de serrage. Après
retournement des trois étriers de fermeture rapide, la cuve de réaction est serrée à fond contre le couvercle du réacteur à l'ai-
de de trois vis moletées.
Couvercle du réacteur
Le couvercle du réacteur est muni de quatre ouvertures normalisées. Les logements sont des rodages à pince (3x HNS 29 / 32
et 1x HNS 14 / 23). Un raccord supplémentaire pour la création du vide est prévu. Toutes les ouvertures sont étanchéifiées par
des joints toriques. Le joint entre le couvercle du réacteur et la cuve de réaction est également un joint torique introduit de façon
fixe dans le couvercle. Dans les ouvertures normalisées libres, il est possible de monter l'ULTRA-TURRAX, la sonde de tempéra-
ture, la chicane et d'autres accessoires. Pour ce faire, les raccords à vis correspondants doivent être desserrés à l'aide d'une
goupille et dévissés du couvercle. La goupille est fournie dans la boîte à outils.
Le couvercle du réacteur est vissé au roulement de l'arbre d'agitation à l'aide de filets. Pour le nettoyage ou la stérilisation, le
couvercle se démonte facilement (voir le paragraphe "Nettoyage et stérilisation").
L'étanchéité entre le roulement de l'arbre d'agitation et le couvercle du réacteur est assurée par un joint torique.

Utilisation de l'outil de dispersion S 25 KV

Lors de l'utilisation de l'ULTRA-TURRAX T25, il est possible d'utiliser les outils de dispersion
suivants:
S 25 KV - 18 G , S 25 KV - 25 G oder S 25 KV - 25 F
Pour le logement de l'outil de dispersion dans le couvercle de réacteur, le logement d'arbre
LR 2000.40 est nécessaire.

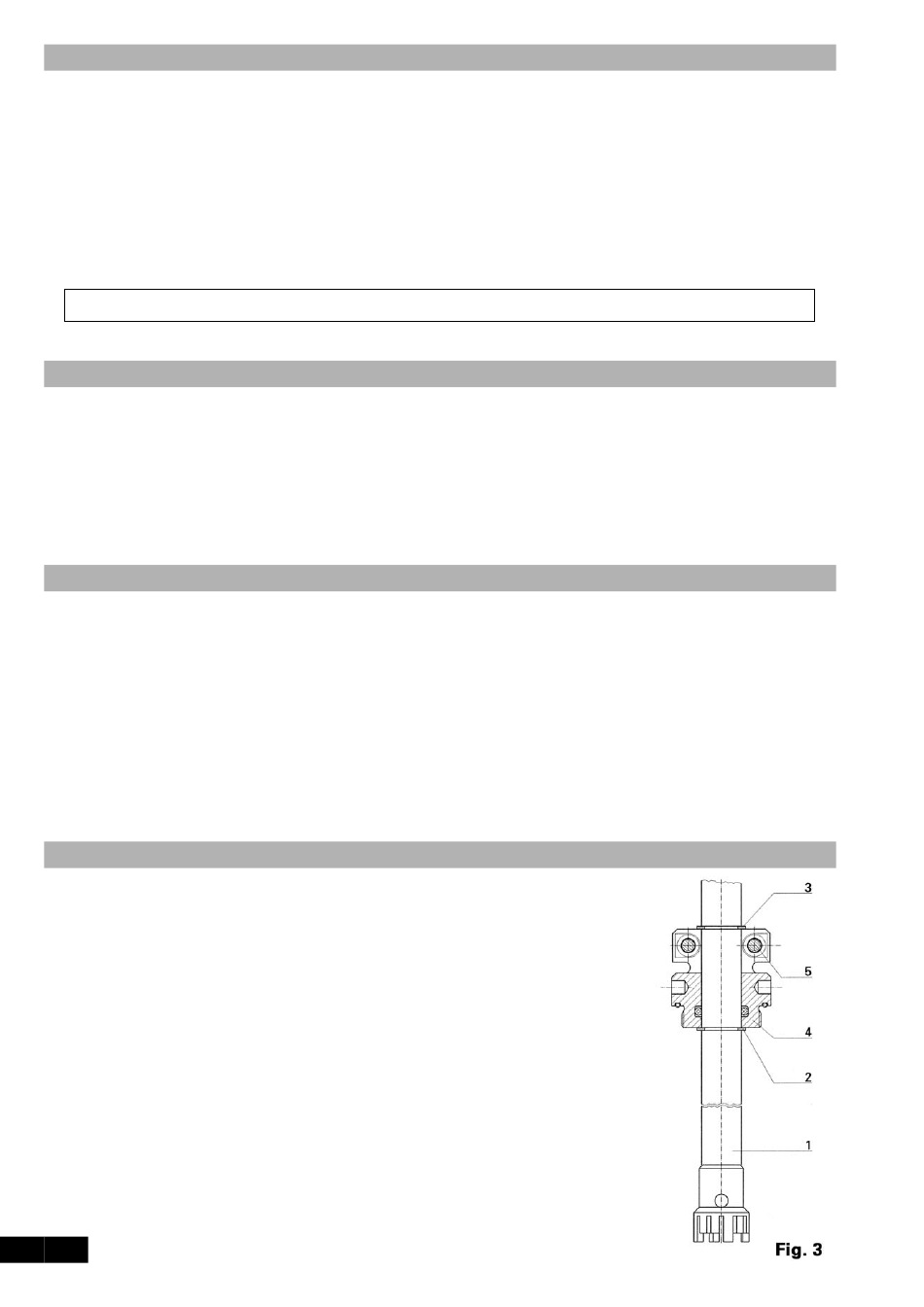

Ordre de montage: Placer la bague de retenue (2) sur l'arbre (1) dans la gorge
Introduire l'arbre par le bas dans le logement d'arbre (4)
Placer la bague de retenue (3) dans la gorge supérieure
Serrer les vis de serrage (5)
(La clé à douille est fournie dans la trousse à outils)
Les bagues de retenue nécessaires sont fournies avec le logement de l'arbre.
