Steuerung und Überwachung
Zur Steuerung und Überwachung von z.B. Türen verfügt der Terminal-Controller IF-4070 über
Eingangssensoren und Ausgangsrelais, die eine Schaltleistung von bis zu 30 V / 2 A unterstützen. Somit
können auch externe Geräte gesteuert werden. Die Eingangssensoren können als Melde-, Ereignis- oder
Zählkontakt (bis max. 20 Hz) parametriert werden.

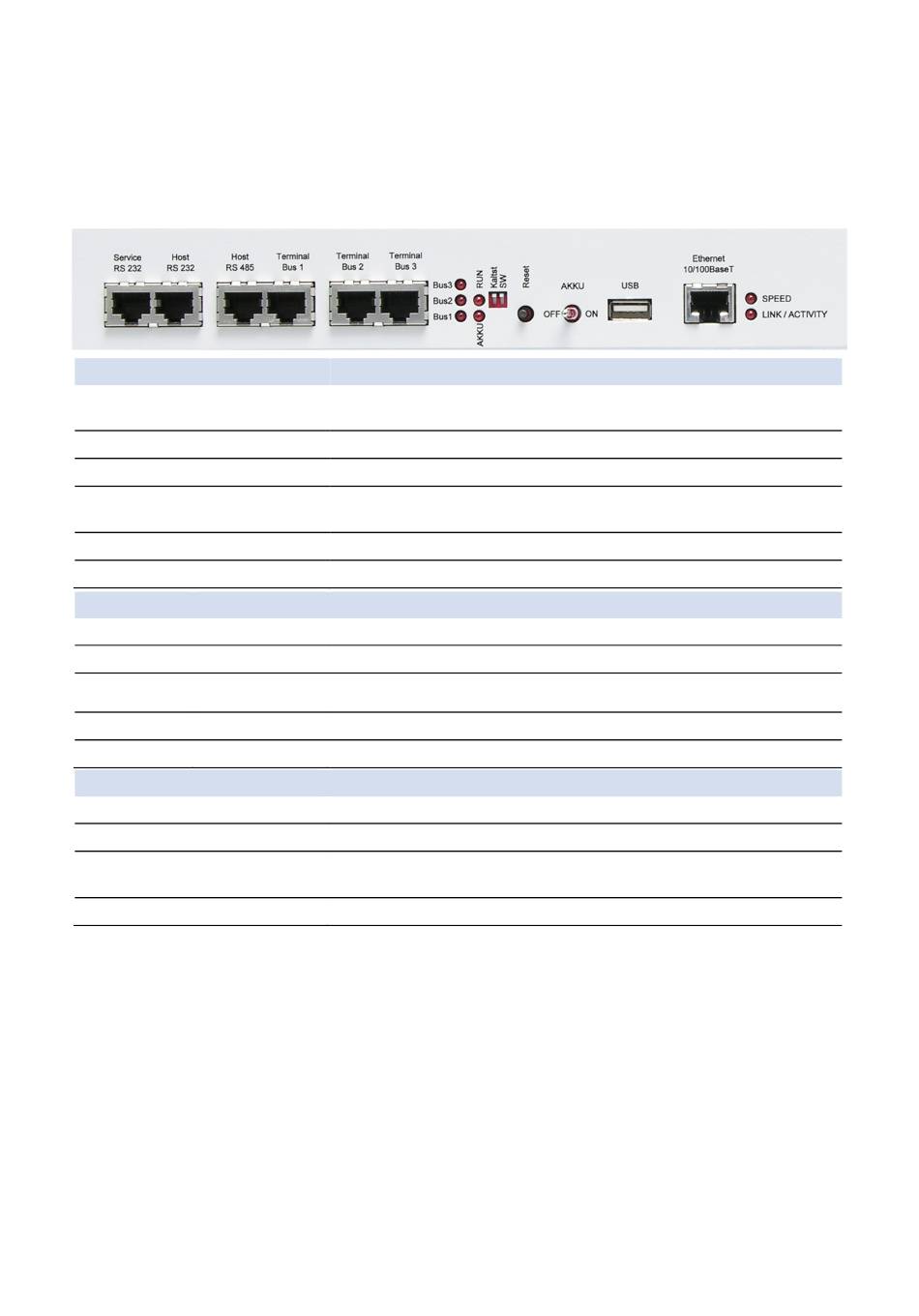

2.2 Buchsen, LED und Schalter

Buchse
Service RS232
Host RS232
Host RS485
Terminal Bus 1, 2, 3
USB
Ethernet 10 / 100BaseT
LED Status
Bus 1 / 2 / 3 leuchtet
RUN leuchtet
AKKU
LINK blinkt
SPEED leuchtet / aus
Schalter/Taster
Reset
Kaltst.
SW
AKKU
Interflex Datensysteme GmbH
Funktion
RJ45-Buchse mit RS232-Schnittstelle zum Anschluss eines
Service-Geräts
Ohne Funktion
Ohne Funktion
3 x RJ45-Buchsen mit RS485-Schnittstellen zum Anschluss von
Bus-Datenkabel mit Slave-Terminals
Für zukünftige Funktionen vorgesehen
RJ45-Buchse zum Anschluss ans Ethernet-Netzwerk (Hostsystem)
Betriebszustand des Terminal-Controllers
Datenverkehr mit Slave-Terminal an Bus 1 / 2 / 3
Applikation gestartet, Controller betriebsbereit
Ohne Funktion
Netzwerk-Datenverkehr
Netzwerkgeschwindigkeit: an bei 100 Mb / aus bei 10 Mb
Funktion
Aktive Prozesse beenden, Neustart auslösen
Gespeicherte Daten löschen, Standard-Parameter wiederherstellen
Eingestellte IP-Adresse temporär speichern, Standard IP-Adresse
172.18.70.52 einstellen
Ohne Funktion
