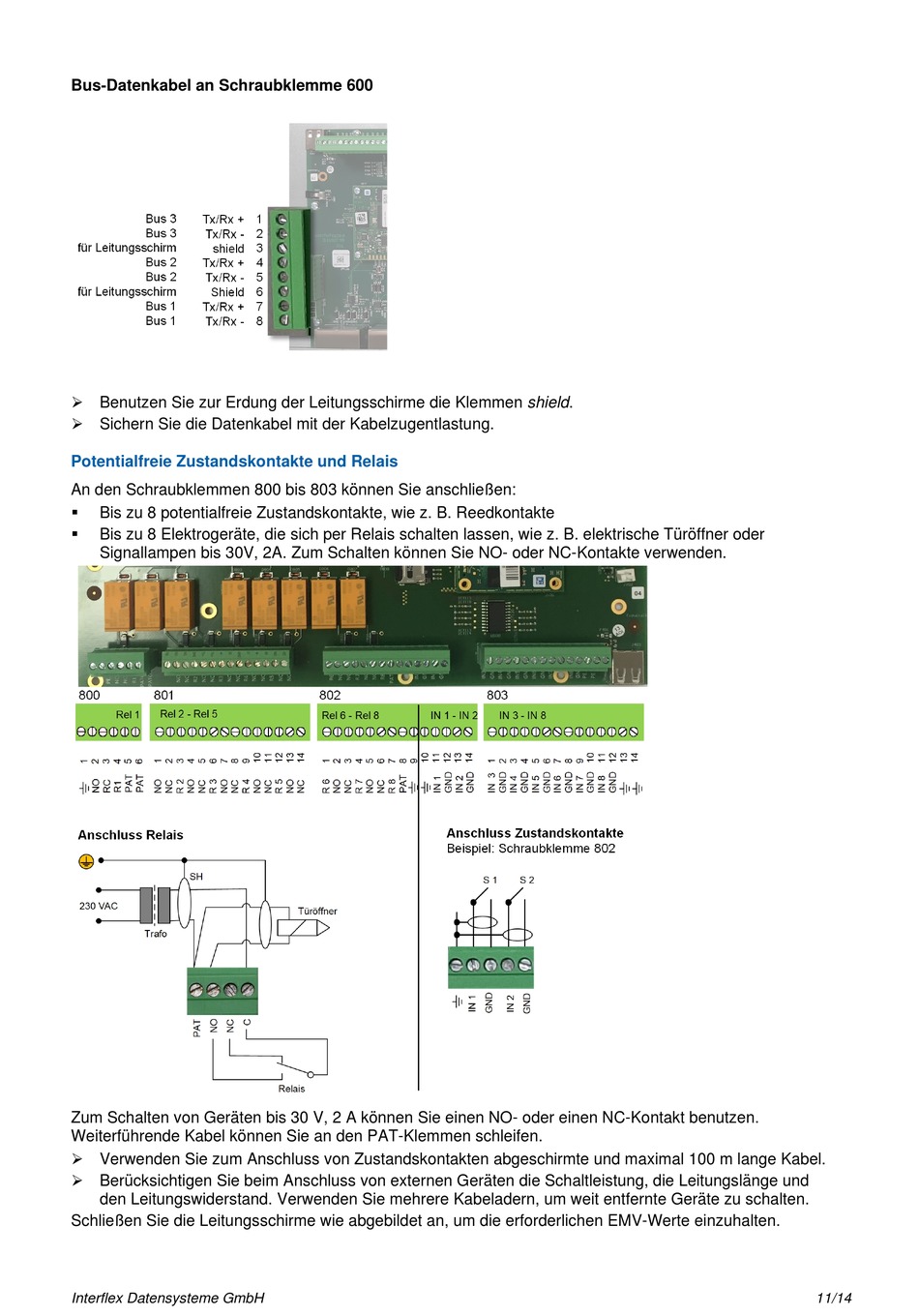

interflex IF-4070 Installationsanleitung Seite 11

Bus-Datenkabel an Schraubklemme 600
 Benutzen Sie zur Erdung der Leitungsschirme die Klemmen shield.
 Sichern Sie die Datenkabel mit der Kabelzugentlastung.
Potentialfreie Zustandskontakte und Relais
An den Schraubklemmen 800 bis 803 können Sie anschließen:

Bis zu 8 potentialfreie Zustandskontakte, wie z. B. Reedkontakte

Bis zu 8 Elektrogeräte, die sich per Relais schalten lassen, wie z. B. elektrische Türöffner oder
Signallampen bis 30V, 2A. Zum Schalten können Sie NO- oder NC-Kontakte verwenden.
Zum Schalten von Geräten bis 30 V, 2 A können Sie einen NO- oder einen NC-Kontakt benutzen.
Weiterführende Kabel können Sie an den PAT-Klemmen schleifen.
 Verwenden Sie zum Anschluss von Zustandskontakten abgeschirmte und maximal 100 m lange Kabel.
 Berücksichtigen Sie beim Anschluss von externen Geräten die Schaltleistung, die Leitungslänge und
den Leitungswiderstand. Verwenden Sie mehrere Kabeladern, um weit entfernte Geräte zu schalten.
Schließen Sie die Leitungsschirme wie abgebildet an, um die erforderlichen EMV-Werte einzuhalten.
