RJ45-Buchse zum Anschluss an das Ethernet-Netzwerk (Host-System)
USB-Anschluss (für zukünftigen Einsatz)
3 x RJ45-Buchsen mit RS485-Schnittstellen zum Anschluss von Bus-Datenkabel 1, 2, 3
RJ45-Buchse mit RS232-Schnittstelle zum Anschluss eines Service-Geräts
Schraubklemme 400 3-pol. für RS232-Servicekabel (Funktion wie Buchse 11)
Schraubklemme 600 7-pol. für RS485-Datenkabel (Funktion wie Buchsen 10)

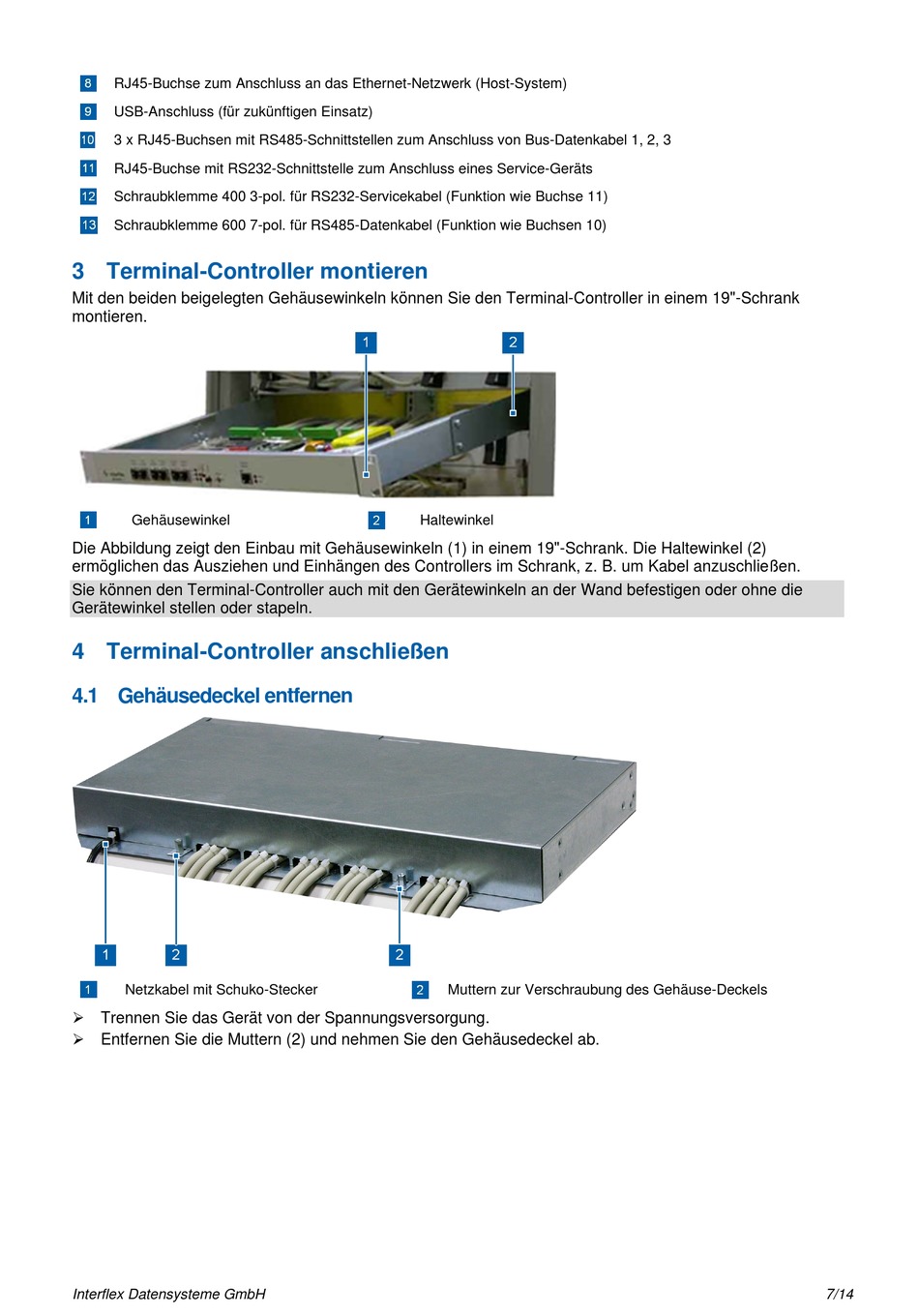

3 Terminal-Controller montieren

Mit den beiden beigelegten Gehäusewinkeln können Sie den Terminal-Controller in einem 19"-Schrank
montieren.
Gehäusewinkel
Die Abbildung zeigt den Einbau mit Gehäusewinkeln (1) in einem 19"-Schrank. Die Haltewinkel (2)
ermöglichen das Ausziehen und Einhängen des Controllers im Schrank, z. B. um Kabel anzuschließen.
Sie können den Terminal-Controller auch mit den Gerätewinkeln an der Wand befestigen oder ohne die
Gerätewinkel stellen oder stapeln.
4 Terminal-Controller anschließen
4.1 Gehäusedeckel entfernen
Netzkabel mit Schuko-Stecker
 Trennen Sie das Gerät von der Spannungsversorgung.
 Entfernen Sie die Muttern (2) und nehmen Sie den Gehäusedeckel ab.
Interflex Datensysteme GmbH
Haltewinkel
Muttern zur Verschraubung des Gehäuse-Deckels
