interflex IF-4070 Installationsanleitung Seite 4

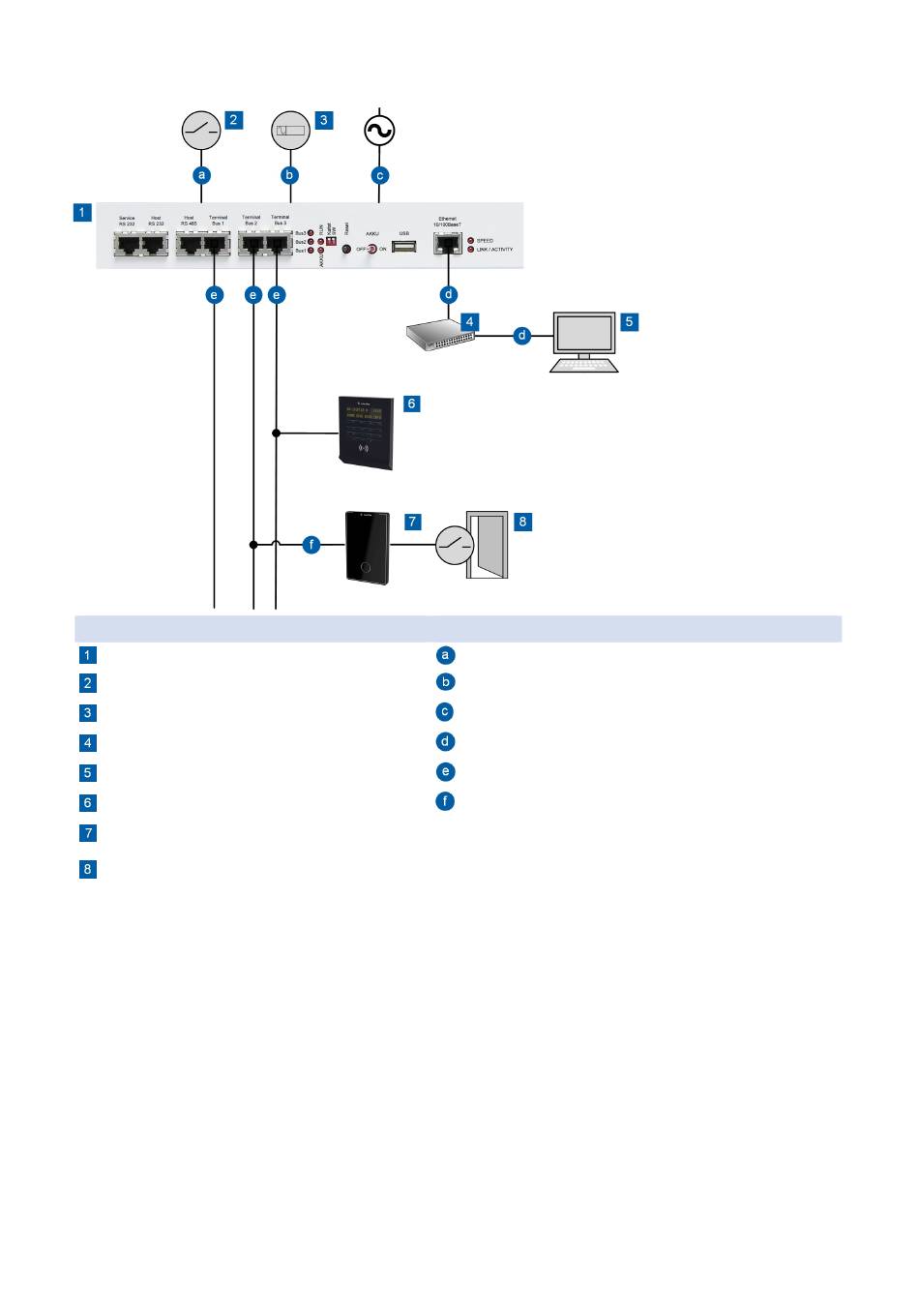

2 Systemüberblick
Komponenten
Terminal-Controller
Eingänge für potentialfreie Zustandskontakte
Relais mit Schaltkontakten 30V, 2A
Switch oder PoE-Gerät
Host-System
Slave-Terminals zur Erfassung von Zeitdaten
Slave-Terminals zur Zutrittskontrolle
Sperre mit Zutrittsstellglied und
Zustandskontakt
2.1 Funktionsumfang
Die wichtigsten Funktionen des Terminal-Controllers IF-4070:
Einsatzbereich
Der Terminal-Controller IF-4070 wird mit dem Hostsystem IF-6020 oder IF-6040 betrieben und steuert bis zu
16 Interflex Slave-Terminals für Zeiterfassung oder Zutrittskontrolle, die auf drei RS485-Schnittstellen verteilt
werden. Der Controller prüft die Buchungsdaten von den Slave-Terminals und überträgt sie an das
Host-System in Echtzeit. Des Weiteren regelt er die Buchungsbedingungen und Display-Texte der
Slave-Terminals.
Offline-Betrieb
Daten, die zum Offline-Betrieb benötigt werden (z.B. Ausweisnummern, zeitliche sowie örtliche
Berechtigungen), werden über das Hostsystem im Controller gespeichert.
Interflex Datensysteme GmbH
Kabel (Kabellängen und Kabeltypen
Kabel zu potentialfreien Zusatzkontakten
Steuerkabel
Netzkabel (entfällt bei PoE)
Ethernet ohne PoE
Terminal Buskabel
Stichkabel RS485 vom Slave-Terminal zum Bus-Kabel
(auf Seite 2))
4/14
