NEC optionele productaansluiting.
Gebruik deze connector alleen wanneer dit is

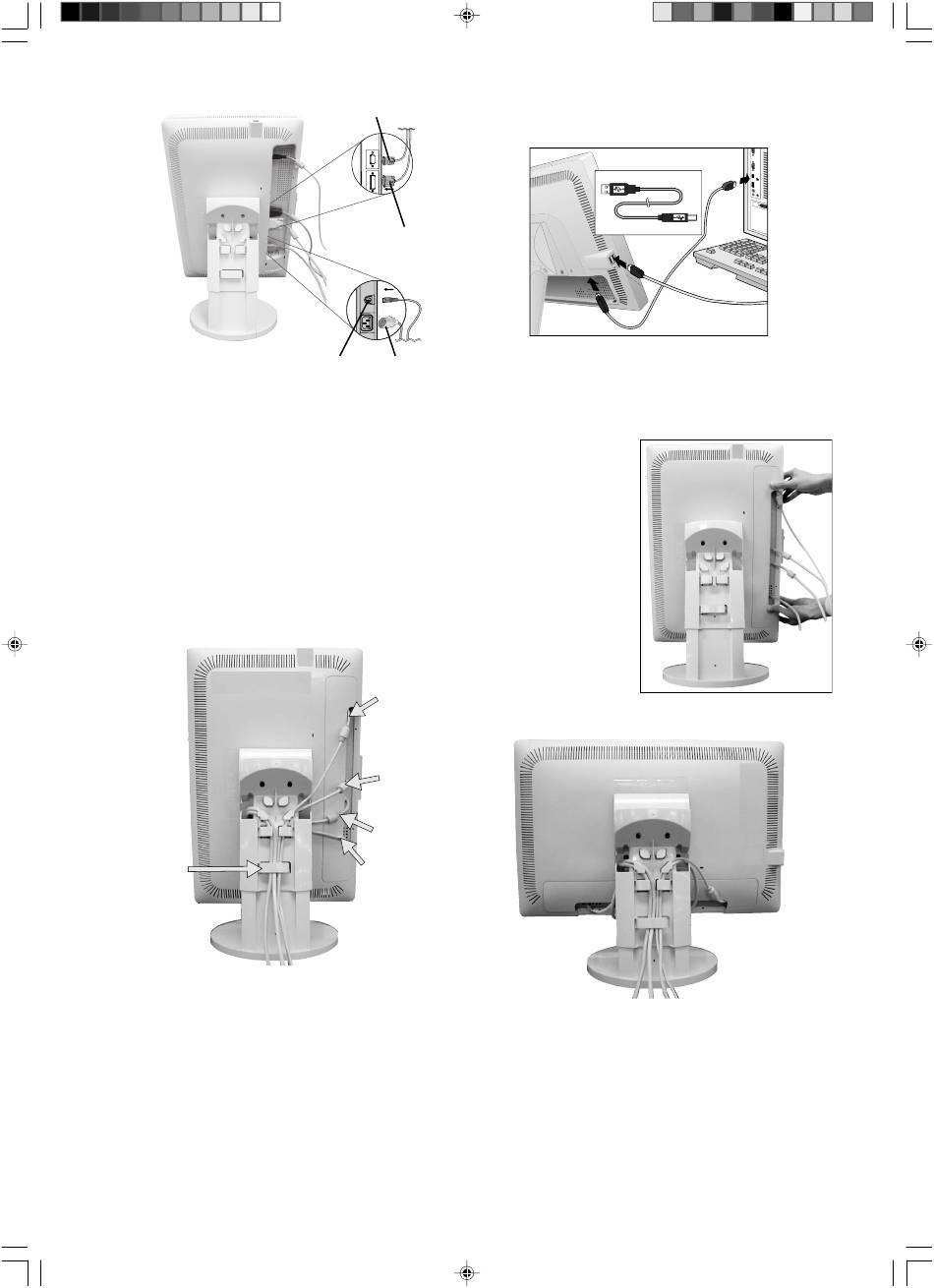

7. Plaats de connectorenklep over de achterzijde van de behuizing (zie illustratie C.5).
8. Om de kabels veilig en correct te plaatsen, brengt u de kabels in deze volgorde in de
kabelbeheerbehuizing aan: voedingskabel en DVI-kabel (zie illustratie C.6).
9. Plaats de DVI-kabel en de voedingskabel in de hiervoor bestemde haakjes, zoals
aangegeven in illustratie C.6.
10. Plaats de D-Sub-kabel en de USB-kabel in de hiervoor bestemde haken, zoals
aangegeven in illustratie C.6.
11. Draai het scherm 90 graden terug naar de oorspronkelijke positie. De hoek en de
hoogte van de monitor kan worden aangepast aan de voorkeuren van de gebruiker
(zie illustratie C.7).
12. Zorg ervoor dat alle kabels plat tegen het voetstuk rusten (zie illustratie C.6).
Plat
08_Dutch
Ingang 2 (D-SUB)
Ingang 1 (DVI)
DC-OUT
Voedingskabel
voorgeschreven.
Illustratie C.4
USB-kabel
D-Sub-kabel
DVI-kabel
Voedingskabel
Illustratie C.6
4
A type
B type
Illustratie C.4a
Nederlands-4
29/1/07, 11:03 AM
A type
B type
A type
Illustratie C.5
Illustratie C.7
