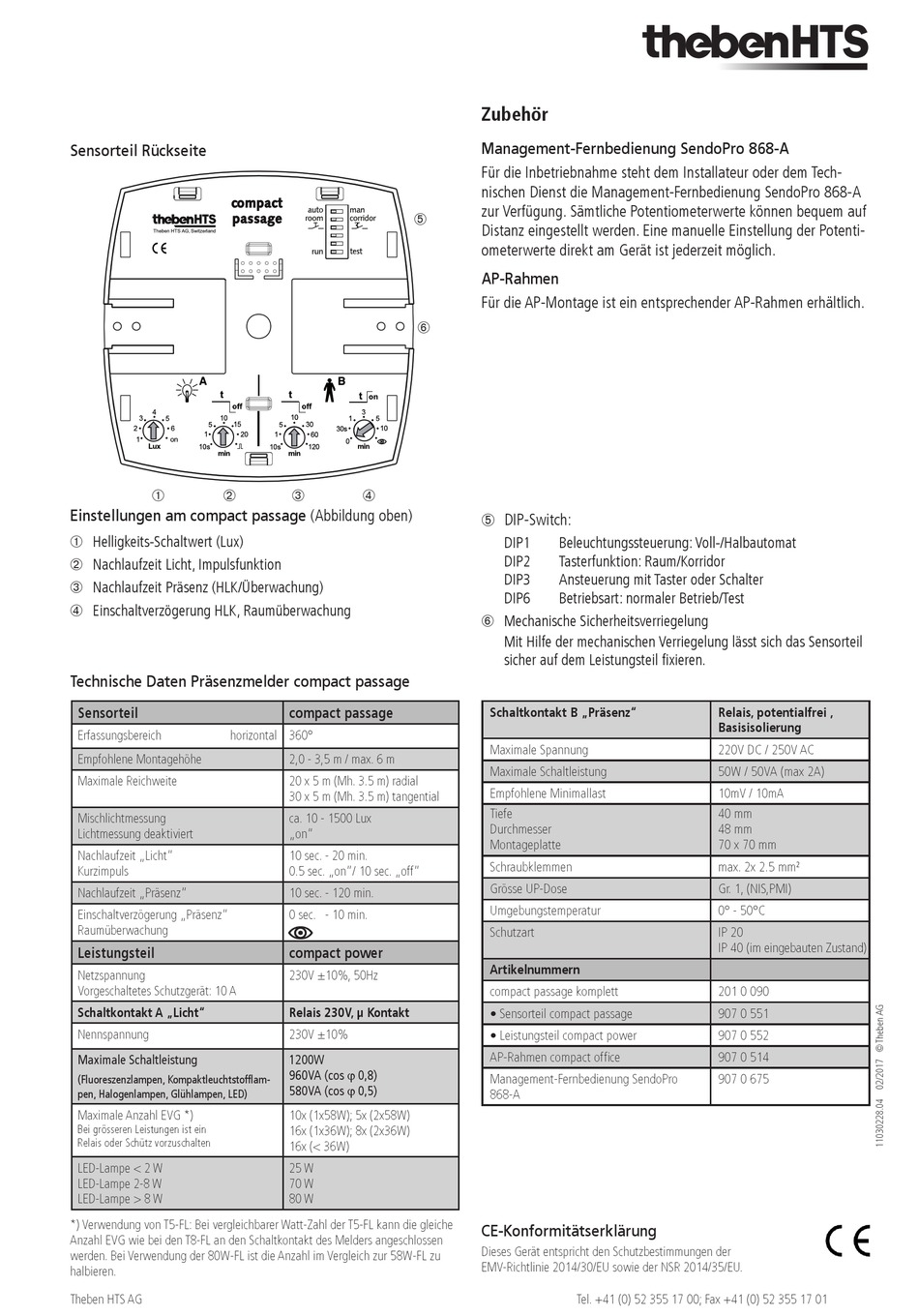

Sensorteil Rückseite
compact
passage
Einstellungen am compact passage (Abbildung oben)
Helligkeits-Schaltwert (Lux)
Nachlaufzeit Licht, Impulsfunktion
Nachlaufzeit Präsenz (HLK/Überwachung)
Einschaltverzögerung HLK, Raumüberwachung
Technische Daten Präsenzmelder compact passage
Sensorteil
Erfassungsbereich
horizontal 360°
Empfohlene Montagehöhe
Maximale Reichweite
Mischlichtmessung
Lichtmessung deaktiviert
Nachlaufzeit „Licht"
Kurzimpuls
Nachlaufzeit „Präsenz"
Einschaltverzögerung „Präsenz"
Raumüberwachung
Leistungsteil
Netzspannung
Vorgeschaltetes Schutzgerät: 10 A
Schaltkontakt A „Licht"
Nennspannung
Maximale Schaltleistung
(Fluoreszenzlampen, Kompaktleuchtstofflam-
pen, Halogenlampen, Glühlampen, LED)
Maximale Anzahl EVG *)
Bei grösseren Leistungen ist ein
Relais oder Schütz vorzuschalten
LED-Lampe < 2 W
LED-Lampe 2-8 W
LED-Lampe > 8 W
*) Verwendung von T5-FL: Bei vergleichbarer Watt-Zahl der T5-FL kann die gleiche
Anzahl EVG wie bei den T8-FL an den Schaltkontakt des Melders angeschlossen
werden. Bei Verwendung der 80W-FL ist die Anzahl im Vergleich zur 58W-FL zu
halbieren.
Theben HTS AG
compact passage
2,0 - 3,5 m / max. 6 m
20 x 5 m (Mh. 3.5 m) radial
30 x 5 m (Mh. 3.5 m) tangential
ca. 10 - 1500 Lux
„on"
10 sec. - 20 min.
0.5 sec. „on"/ 10 sec. „off"
10 sec. - 120 min.
0 sec. - 10 min.
compact power
230V ±10%, 50Hz
Relais 230V, μ Kontakt
230V ±10%
1200W
960VA (cos ϕ 0,8)
580VA (cos ϕ 0,5)
10x (1x58W); 5x (2x58W)
16x (1x36W); 8x (2x36W)
16x (< 36W)
25 W
70 W
80 W
Zubehör
Management-Fernbedienung SendoPro 868-A
Für die Inbetriebnahme steht dem Installateur oder dem Tech-
nischen Dienst die Management-Fernbedienung SendoPro 868-A
zur Verfügung. Sämtliche Potentiometerwerte können bequem auf
Distanz eingestellt werden. Eine manuelle Einstellung der Potenti-
ometerwerte direkt am Gerät ist jederzeit möglich.
AP-Rahmen
Für die AP-Montage ist ein entsprechender AP-Rahmen erhältlich.
DIP-Switch:
DIP1
Beleuchtungssteuerung: Voll-/Halbautomat
DIP2
Tasterfunktion: Raum/Korridor
DIP3
Ansteuerung mit Taster oder Schalter
DIP6
Betriebsart: normaler Betrieb/Test
Mechanische Sicherheitsverriegelung
Mit Hilfe der mechanischen Verriegelung lässt sich das Sensorteil
sicher auf dem Leistungsteil fixieren.
Schaltkontakt B „Präsenz"
Maximale Spannung
Maximale Schaltleistung
Empfohlene Minimallast
Tiefe
Durchmesser
Montageplatte
Schraubklemmen
Grösse UP-Dose
Umgebungstemperatur
Schutzart
Artikelnummern
compact passage komplett
• Sensorteil compact passage
• Leistungsteil compact power
AP-Rahmen compact office
Management-Fernbedienung SendoPro
868-A
CE-Konformitätserklärung
Dieses Gerät entspricht den Schutzbestimmungen der
EMV-Richtlinie 2014/30/EU sowie der NSR 2014/35/EU.
Tel. +41 (0) 52 355 17 00; Fax +41 (0) 52 355 17 01
Relais, potentialfrei ,
Basisisolierung
220V DC / 250V AC
50W / 50VA (max 2A)
10mV / 10mA
40 mm
48 mm
70 x 70 mm
max. 2x 2.5 mm
2
Gr. 1, (NIS,PMI)
0° - 50°C
IP 20
IP 40 (im eingebauten Zustand)
201 0 090
907 0 551
907 0 552
907 0 514
907 0 675
