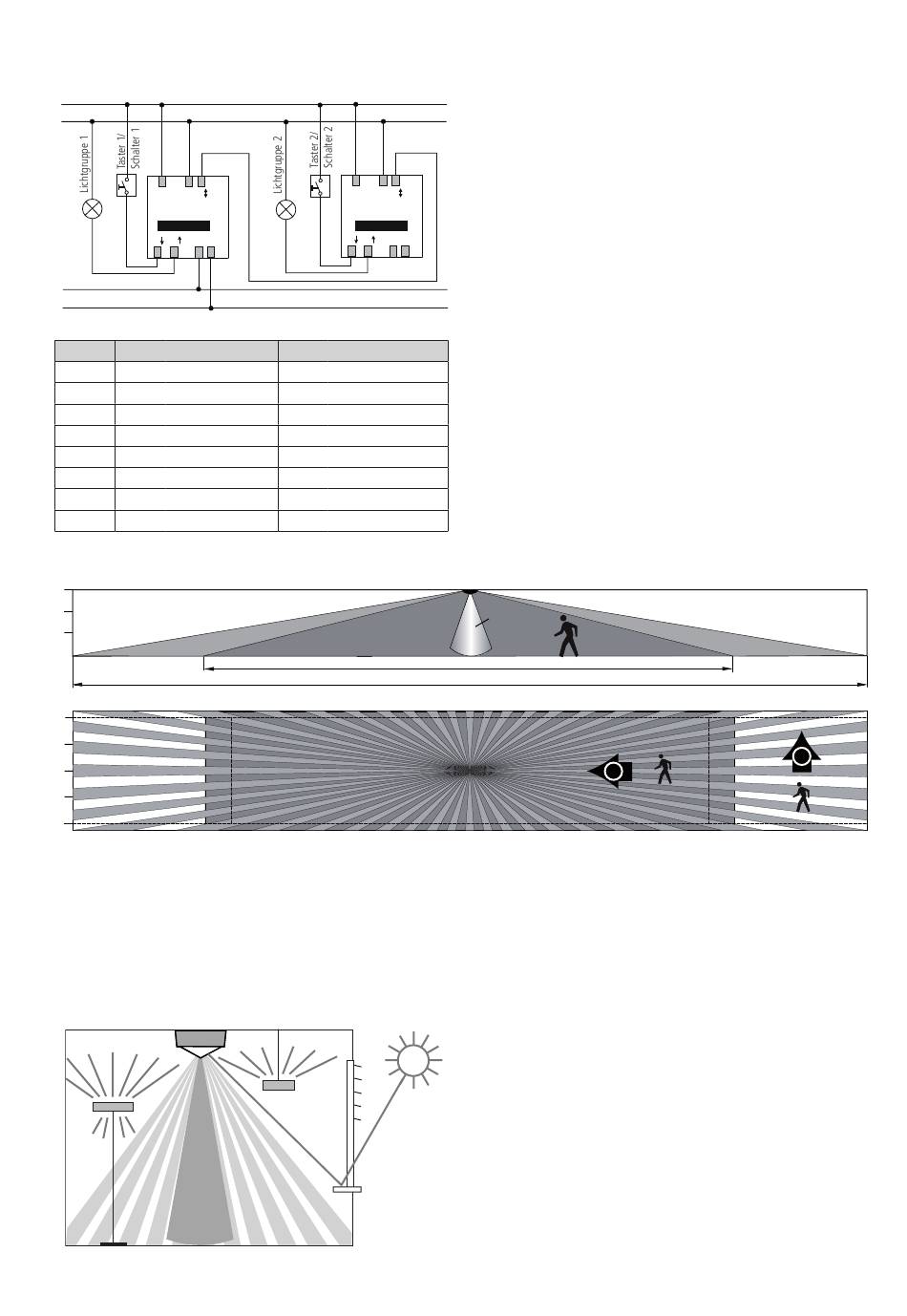

Schema Master-Master für zwei Lichtgruppen
L
N
L
N P
compact
power
Master 1
S
A
B1 B2
*)
HLK
*) Der Präsenzausgang kann bei einem beliebigen Melder abgegriffen werden.
M'höhe
radial (r)
2.0 m
56 m²
16m ± 1.5m x 3.5m
2.5 m
72 m²
18m ± 1.5m x 4.0m
3.0 m
90 m²
20m ± 1.5m x 4.5m
3.5 m
100 m²
20m ± 1.5m x 5.0m
4.0 m
100 m²
20m ± 2.0m x 5.0m
4.5 m
100 m²
20m ± 2.0m x 5.0m
5.0 m
100 m²
20m ± 2.5m x 5.0m
6.0 m
100 m²
20m ± 2.5m x 5.0m
Erfassungsbereich (Montagehöhe 3,0 m)
in Ansicht (oben) und Aufsicht (unten)
3
2
1
0
15m
12
10
2
1
0
1
2
15
14
13
12
11
10
Radiale Bewegungen (r):
Bewegungen direkt auf den Melder zu werden in einem Bereich
bis maximal 10m Distanz zum Melder erfasst.
Theben HTS AG
L
N P
compact
power
Master 2
S
A
B1 B2
tangential (t)
56 m² 16m ± 1.5m x 3.5m
88 m² 22m ± 1.5m x 4.0m
135 m² 30m ± 1.5m x 4.5m
150 m² 30m ± 1.5m x 5.0m
150 m² 30m ± 2.0m x 5.0m
150 m² 30m ± 2.0m x 5.0m
150 m² 30m ± 2.5m x 5.0m
150 m² 30m ± 2.5m x 5.0m
8
6
4
9
8
7
6
5
4
3
Parallelschaltung Master-Master
(mehrere Lichtgruppen)
In einer Parallelschaltung können auch mehrere Master verwendet
werden. Jeder Master schaltet dabei seine Lichtgruppe gemäss ei-
gener Helligkeitsmessung. Verzögerungszeiten und Helligkeitsschalt-
werte werden bei jedem Master individuell eingestellt. Die Schaltlast
wird auf die einzelnen Master aufgeteilt. Die Präsenz wird weiterhin
von allen Meldern gemeinsam erfasst. Der Präsenzausgang kann bei
einem beliebigen Master abgegriffen werden.
Platzierung
Erfassungsbereich
Der rechteckige Erfassungsbereich garantiert eine sichere und
einfache Planung. Da der compact passage auf beide Seiten fast
horizontal in den Raum blickt, werden Personen mit tangentialen
(t) und radialen (r) Bewegungen zum Melder in unterschiedlich
grossen Bereichen erfasst.
Die empfohlene Montagehöhe liegt bei 2m – 3,5m. Mit zuneh-
mender Montagehöhe verringert sich die Em pfind lichkeit des
Melders. Die Erfassungsbereiche mehrerer Melder sollten sich in
den Randzonen überlap pen. Auf eine horizontale Montage ist zu
achten.
Lux
2
0
2
4
2
1
0
1
2
3
4
Tangentiale Bewegungen (t):
Bewegungen quer zum Melder werden bis auf eine maximale
Distanz von 15m zum Melder erfasst.
Helligkeitsmessung
Der compact passage besitzt eine Mischlichtmessung, die von
Kunstlicht beeinflusst wird. Bei indirekter Beleuchtung darf das
Kunstlicht am Montageort des Melders 2000Lux nicht überschrei-
ten (bei Helligkeitsschaltwert >200Lux).
Wird der Helligkeitsschaltwert auf "on" gesetzt, so ist die Hellig-
keitsmessung ausgeschaltet (kein Helligkeitseinfluss).
Geeignete Lampen
Der compact passage ist für den Betrieb von Fluoreszenzlampen,
Kompaktleuchtstofflampen, Halogen-, Glühlampen sowie LED
konzipiert.
Aufgrund der hohen Einschaltströme von EVG's ist die maximal
schaltbare Anzahl beschränkt. Abhilfe bei grossen Lasten schafft
die Verwendung eines externen Schütz.
Bei Parallelschaltung Master-Master kann die Last auf mehrere
Master aufgeteilt werden. Sämtliche geschalteten Lasten müssen
fachgerecht entstört sein.
6
8
10
r
5
6
7
8
9
10
11
Technische Änderungen und Druckfehler vorbehalten
12
15
t
12
13
14
15
