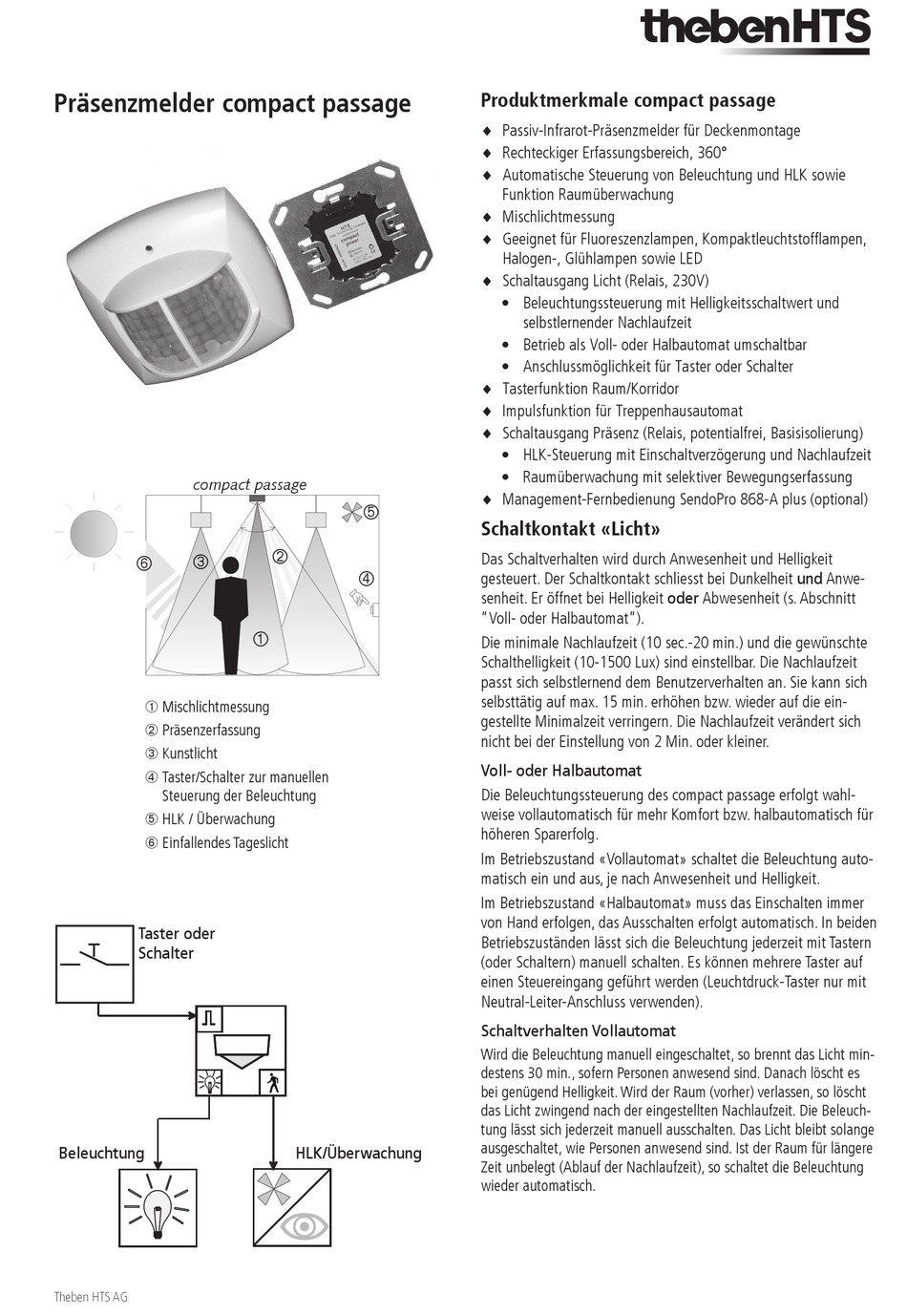

Produktmerkmale compact passage

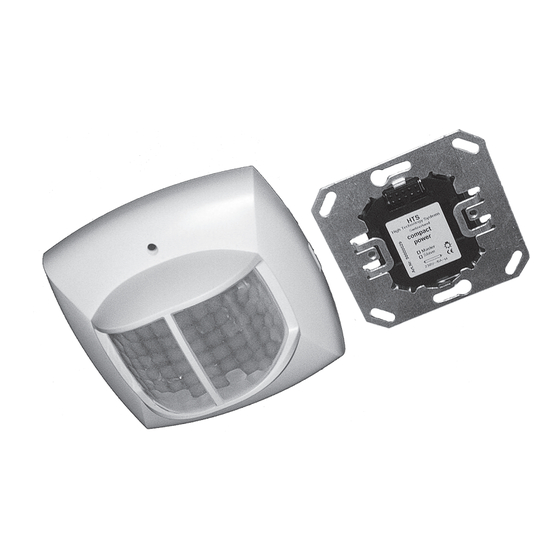

♦ Passiv-Infrarot-Präsenzmelder für Deckenmontage
♦ Rechteckiger Erfassungsbereich, 360°
♦ Automatische Steuerung von Beleuchtung und HLK sowie
Funktion Raumüberwachung
♦ Mischlichtmessung
♦ Geeignet für Fluoreszenzlampen, Kompaktleuchtstofflampen,
Halogen-, Glühlampen sowie LED
♦ Schaltausgang Licht (Relais, 230V)
• Beleuchtungssteuerung mit Helligkeitsschaltwert und
selbstlernender Nachlaufzeit
• Betrieb als Voll- oder Halbautomat umschaltbar
• Anschlussmöglichkeit für Taster oder Schalter
♦ Tasterfunktion Raum/Korridor
♦ Impulsfunktion für Treppenhausautomat
♦ Schaltausgang Präsenz (Relais, potentialfrei, Basisisolierung)
• HLK-Steuerung mit Einschaltverzögerung und Nachlaufzeit
• Raumüberwachung mit selektiver Bewegungserfassung
♦ Management-Fernbedienung SendoPro 868-A plus (optional)
Schaltkontakt «Licht»
Das Schaltverhalten wird durch Anwesenheit und Helligkeit
gesteuert. Der Schaltkontakt schliesst bei Dunkelheit und Anwe-
senheit. Er öffnet bei Helligkeit oder Abwesenheit (s. Abschnitt
"Voll- oder Halbautomat").
Die minimale Nachlaufzeit (10 sec.-20 min.) und die gewünschte
Schalthelligkeit (10-1500 Lux) sind einstellbar. Die Nachlaufzeit
passt sich selbstlernend dem Benutzerverhalten an. Sie kann sich
selbst tätig auf max. 15 min. erhöhen bzw. wieder auf die ein-
gestellte Minimalzeit verringern. Die Nachlaufzeit verändert sich
nicht bei der Einstellung von 2 Min. oder kleiner.
Voll- oder Halbautomat
Die Beleuchtungssteuerung des compact passage erfolgt wahl-
weise vollautomatisch für mehr Komfort bzw. halbautomatisch für
höheren Sparerfolg.
Im Betriebszustand «Vollautomat» schaltet die Beleuchtung auto-
matisch ein und aus, je nach Anwesenheit und Helligkeit.
Im Betriebszustand «Halbautomat» muss das Einschalten immer
von Hand erfolgen, das Ausschalten erfolgt automatisch. In beiden
Betriebszuständen lässt sich die Beleuchtung jederzeit mit Tastern
(oder Schaltern) manuell schalten. Es können mehrere Taster auf
einen Steuereingang geführt werden (Leuchtdruck-Taster nur mit
Neutral-Leiter-Anschluss verwenden).
Schaltverhalten Vollautomat
Wird die Beleuchtung manuell eingeschaltet, so brennt das Licht min-
destens 30 min., sofern Personen anwesend sind. Danach löscht es
bei genügend Helligkeit. Wird der Raum (vorher) verlassen, so löscht
das Licht zwingend nach der eingestellten Nachlaufzeit. Die Beleuch-
tung lässt sich jederzeit manuell ausschalten. Das Licht bleibt solange
ausgeschaltet, wie Personen anwesend sind. Ist der Raum für längere
Zeit unbelegt (Ablauf der Nachlaufzeit), so schaltet die Beleuchtung
wieder automatisch.
