Seite 1: Inhaltsverzeichnis

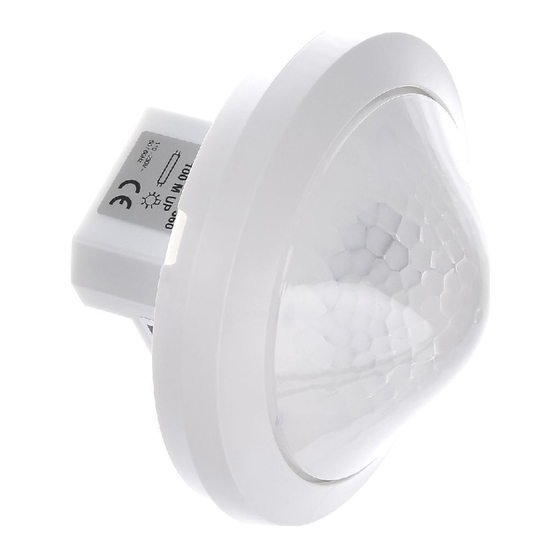

307393 1103110501 Präsenzmelder theRonda S360-101 UP WH 2080525 theRonda S360-101 UP GR 2080526 1. Produktmerkmale 2. Sicherheit 3. Bestimmungsgemässe Verwendung 4. Funktion Funktionsbeschreibung Kanal A Licht Kanal H Präsenz 5. Erfassungsbereich Helligkeitsmessung 6. Montage UP-Montage Deckeneinbau-Montage AP-Montage... - Seite 2 7. Beschaltung Einzelschaltung Parallelschaltung Master-Slave Parallelschaltung Master-Master (mehrere Lichtgruppen) 8. Einstellungen Parameter und Steuerbefehle via Fernbedienung Folgende Steuerbefehle können mit der Fernbedienung ausgelöst werden: Helligkeits-Sollwert Kanal A Licht Teach-in Kanal A Licht Nachlaufzeit Kanal A Licht Kurzzeit-Präsenz Kanal A Licht Nachlaufzeit Kanal H Präsenz Einschaltverzögerung Kanal H Präsenz Funktionsart...
- Seite 3 LED-Anzeige Bewegung Werkeinstellungen 9. Inbetriebnahme Einschaltverhalten Test Präsenz 10. Technische Daten Produktübersicht Störungsbeseitigung Anzeige der LED Garantieerklärung Massbilder 11. Zubehör 12. Kontakt...
-
Seite 4: Produktmerkmale
1. Produktmerkmale • Passiv-Infrarot-Präsenzmelder für Deckenmontage • Runder Erfassungsbereich 360°, bis zu Ø 9 m (64 m • Einschränkung des Erfassungsbereichs mit Abdeckclips • Automatische präsenz- und helligkeitsabhän- gige Steuerung für Beleuchtung und HLK • Mischlichtmessung für Fluoreszenzlampen (FL/PL/ESL), Halogen-/Glühlampen und LEDs geeignet •... - Seite 5 • Durch werkseitige Voreinstellung sofort betriebsbereit • Testbetrieb zur Überprüfung von Funktion und Erfassungsbereich • Erweiterung des Erfassungsbereiches durch Master/Slave oder Master/Master-Schaltung, maximal 10 Melder können parallel geschaltet werden • Deckeneinbau in UP-Dose • Deckenaufbau möglich mit AP-Rahmen (optional) • Benutzer-Fernbedienung „theSenda S“...
-
Seite 6: Sicherheit
2. Sicherheit WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von ¾ ¾ Elektrofachkraft durchführen lassen! • Arbeiten an elektrischen Anlagen dürfen nur von Elektrofachkräften oder von unterwiese- nen Personen unter Leitung und Aufsicht einer Elektrofachkraft entsprechend den elektrotech- nischen Regeln vorgenommen werden! •... -
Seite 7: Bestimmungsgemässe Verwendung
3. Bestimmungsgemässe Verwendung Der Präsenzmelder ist für die Installation im Innen- raum vorgesehen. Der Präsenzmelder dient aus- schliesslich dem zwischen Hersteller und Anwender vertraglich vereinbarten Verwendungszweck. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäss. Für hieraus resultie- rende Schäden haftet der Hersteller nicht. 4. -
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung Mischlichtmessung Präsenzerfassung Kunstlicht Taster zur manuellen Steuerung der Beleuchtung Einfallendes Tageslicht Kanal A Licht Das Schaltverhalten wird durch Anwesenheit und Helligkeit gesteuert. Der Schaltkontakt schliesst bei Dunkelheit und Anwesenheit. Er öffnet verzögert bei Helligkeit oder Abwesenheit. - Seite 9 Tasteransteuerung Über einen Taster oder Schalter lässt sich die Beleuchtung jederzeit manuell schalten. Wird das Licht manuell eingeschaltet, so brennt es min- destens 30 min, sofern Personen anwesend sind. Danach erlischt es bei genügender Helligkeit. Wird der Raum (vorher) verlassen, so erlischt das Licht zwingend nach der eingestellten Nachlaufzeit.
-
Seite 10: Kanal H Präsenz
Kanal H Präsenz Der Kanal H Präsenz wird zur HLK-Steuerung verwendet. Das Schaltverhalten des potential- freien Kontakts wird nur durch Anwesenheit, nicht aber durch Helligkeit beeinflusst. Ist der Kontakt geschlossen, so wird die Nachlaufzeit bei jeder Bewe gung neu gestartet. Taster oder Schalter beeinflussen den Kontakt nicht. -
Seite 11: Erfassungsbereich
5. Erfassungsbereich Der runde Erfassungsbereich des Präsenzmelders theRonda S deckt einen mittleren Erfassungsbe- reich ab. Beachten Sie, dass sitzende Personen in unterschiedlich grossen Bereichen erfasst werden. Die empfohlene Montagehöhe liegt bei 2 m–4 m. Mit zunehmender Montagehöhe verringert sich die Empfindlichkeit. -
Seite 12: Helligkeitsmessung
Montagehöhe (A) Quer (t) Frontal (r) Sitzend (s) 2,0 m Ø 7,0 m (38 m Ø 2,5 m (5 m Ø 2,5 m (5 m 2,5 m Ø 7,0 m (38 m Ø 3,0 m (7 m Ø 3,0 m (7 m 3,0 m Ø... - Seite 13 Geeignete Lampen Der Präsenzmelder ist für den Betrieb von Fluores- zenz-, Kompaktleuchtstoff-, Halogen- und Glüh- lampen sowie LEDs konzipiert. Aufgrund der hohen Einschaltströme von EVG’s sowie LED-Drivers ist die maximal schaltbare Anzahl beschränkt. Abhilfe bei grossen Lasten schafft die Verwendung eines externen Schützes.
-
Seite 14: Montage
6. Montage UP-Montage Die Unterputz-Montage des Präsenzmelders erfolgt über eine Standard-UP-Einbaudose Größe 1. -
Seite 15: Deckeneinbau-Montage
Deckeneinbau-Montage Für einen vereinfachten Deckeneinbau des Prä- senzmelders ist eine Decke-Einbaudose 73 A erhältlich (siehe Zubehör). Diese stellt zugleich Zugentlastung und Berührungsschutz sicher. Der Einbaudurchmesser beträgt 72 mm (Bohrdurch- messer 73 mm). -
Seite 16: Ap-Montage
AP-Montage Für die Aufputz-Montage ist ein AP-Rahmen 110 A erhältlich (siehe Zubehör). -
Seite 17: Beschaltung
7. Beschaltung Die Präsenzmelder können als Master und Slave kombiniert werden: Master in Einzelschal- tung, Master in Parallelschaltung, Master-Slave Parallelschaltung. Es können mehrere Taster auf einen Steuereingang geführt werden. Leuchtdruck-Taster nur mit Neut- ralleiter-Anschluss verwenden. Einzelschaltung In der Einzelschaltung erfasst der Präsenzmelder als Master Anwesenheit und Helligkeit und steuert die Beleuchtung. -
Seite 18: Parallelschaltung Master-Slave
Parallelschaltung Master-Slave Reicht der Erfassungsbereich eines einzelnen Präsenzmelders nicht aus (ausgedehnte Räume), können bis maximal 10 Melder durch Verbinden der P-Klemmen parallelgeschaltet werden. Dabei erfolgt die Präsenzerfassung durch alle Melder gemeinsam. Der Master misst die Helligkeit, ver- arbeitet die Taster und steuert die Beleuchtung. Als weitere Melder werden Slaves eingesetzt. -
Seite 19: Parallelschaltung Master-Master (Mehrere Lichtgruppen)
Parallelschaltung Master-Master (mehrere Lichtgruppen) In einer Parallelschaltung können auch mehrere Master verwendet werden. Jeder Master steuert dabei seine Lichtgruppe gemäss eigener Hellig- keitsmessung. Verzögerungszeiten und Hellig- keitssollwerte werden bei jedem Master individuell eingestellt. Die Präsenz wird weiterhin von allen Meldern gemeinsam erfasst. Master 1 Master 2 L’... -
Seite 20: Einstellungen
8. Einstellungen Der Präsenzmelder theRonda S besitzt keine Potenziometer. Die Präsenzmelder werden mit einer Grundeinstellung einsatzbereit ausgeliefert. Die Vorgaben sind Richtwerte. Für die Inbetriebnahme sind die Management-Fernbedienung «SendoPro 868-A», die Service-Fernbedienung «theSenda P» und die App-Fernbedienung „theSenda B“ (mit App „theSenda Plug“) erhältlich. - Seite 21 Parameter Beschreibung Abfragbar Änderbar Änderbar SendoPro SendoPro theSenda P 868-A/ 868-A/ theSenda B theSenda B (App) (App) Funktionsart auto/man Steuerungsein- auto/Schalter/ gang S Taster S/Taster Ö Erfassungs- Wertebereich in Empfindlichkeit Stufen (PIR) Gruppenadresse Alle/I/II/III LED-Anzeige Aus/Ein Bewegung Die Parameter werden mit der Management-Fern- bedienung „SendoPro 868-A“, der Service-Fernbe- dienung „theSenda P“...
-
Seite 22: Folgende Steuerbefehle Können Mit Der Fernbedienung Ausgelöst Werden
Folgende Steuerbefehle können mit der Fernbedienung ausgelöst werden: Steuerbefehl Beschreibung Auslösbar Auslösbar SendoPro theSenda P 868-A/ theSenda B (App) Teach-in Kanal A Aktivieren Lichtgruppe kann ein- und Licht schalten ausgeschaltet werden. Test-Präsenz Ein/Aus Neustart Melder neustarten Sämtliche Parameter und Ein- Werkseinstel- stellungen auf Auslieferzustand lungen... -
Seite 23: Teach-In Kanal A Licht
Deaktivierung der Helligkeitsmessung (Helligkeitsmes- sung hat keinen Einfluss) Die Kanäle Licht schalten nur nach An- und Abwesenheit. „SendoPro 868-A“/„theSenda B“ (App) Messung aus Taste „theSenda P“ Teach-in Kanal A Licht Bei Teach-in wird der aktuell gemessene Hellig- keitswert als Helligkeits-Sollwert A übernommen. Werte ausserhalb des zulässigen Bereichs werden automatisch auf den entsprechenden Grenzwert gesetzt. -
Seite 24: Kurzzeit-Präsenz Kanal A Licht
Kurzzeit-Präsenz Kanal A Licht Bei kurzzeitigem Betreten eines Raumes kann die Nachlaufzeit des Kanals A Licht vorzeitig beendet werden. (Bei Funktionsart Vollautomat und Halbautomat) Die Nachlaufzeit wird gemäss dem eingestellten Parameter angewendet. Wird ein nicht belegter Raum betreten und nur während maximal 30 s belegt, schaltet das Licht nach 2 min vorzeitig aus. -
Seite 25: Funktionsart
Funktionsart Vollautomat: Die Beleuchtung schaltet automatisch ein und aus. (Aufgrund An-, Abwesenheit und Helligkeit) „SendoPro 868-A“/„theSenda B“ (App) auto „theSenda P“ Taste A Halbautomat: Das Einschalten muss immer von Hand erfolgen. Das Ausschalten erfolgt automatisch durch den Präsenz-melder. (Aufgrund Abwesenheit oder Helligkeit) „SendoPro 868-A“/„theSenda B“... -
Seite 26: Erfassungs-Empfindlichkeit
Erfassungs-Empfindlichkeit Der Melder hat 5 Empfindlichkeits-Stufen. Die Basi- seinstelllung ist die mittlere Stufe (3). Mit der Management-Fernbedienung „SendoPro 868-A“ sowie der App-Fernbedienung „theSenda B“ (mit App „theSenda Plug“) können die Stufen 1 bis 5 ausgewählt und zum Melder gesendet werden. Mit der Installations-Fernbedienung „theSenda P“... -
Seite 27: Wertebereich Gruppenadresse
Wertebereich Gruppenadresse Einstellbare Werte „SendoPro 868-A“ I, II, III, Alle Einstellbare Werte „theSenda B“ I, II, III Einstellbare Werte „theSenda Plug“ I–VIII, Alle Einstellbare Werte „theSenda S“ I, II LED-Anzeige Bewegung Die Bewegungsdetektion kann mittel der LED angezeigt werden. Wertebereich Keine Anzeige der Bewegungsdetektion. -
Seite 28: Werkeinstellungen
Werkeinstellungen Der Präsenzmelder theRonda S360-101 UP wird mit folgenden Parameterwerten ausgeliefert: Parameter Wert Helligkeits-Sollwert A 300 Lux Nachlaufzeit A 10 min Kurz-Präsenz A Nachlaufzeit H 10 min Einschaltverzögerung H Funktionsart auto Steuerungseingang S auto Erfassungs-Empfindlichkeit (PIR) Stufe 3 Gruppenadresse LED-Anzeige Bewegung 9. -
Seite 29: Test Präsenz
Test Präsenz Der Testbetrieb Präsenz dient der Überprüfung der Präsenzerfassung und der Verdrahtung. Der Testbe- trieb Präsenz kann mit der Management-Fernbe- dienung „SendoPro 868-A“, der App-Fernbedienung „theSenda B“ (mit App „theSenda Plug“) und der Installations-Fernbedienung „theSenda P“ aktiviert werden. Einstellung des Testbetrieb Präsenz mit Fernbedienung Bei der Einstellung des Testbetriebs mit der Fernbe- dienung geht der Melder direkt in den Testbetrieb:... -
Seite 30: Technische Daten
10. Technische Daten Betriebsspannung 110–230 V AC +10 %/–15 % Frequenz 50–60 Hz Vorgeschaltetes Schutzgerät: 13 A Eigenverbrauch ca. 0.1 W Montageart Deckenmontage; UP/AP oder Deckeneinbau Empfohlene Montagehöhe 2,0–3,0 m/max. 4 m Mindesthöhe > 1,7 m Erfassungsbereich horizontal 360° Maximale Reichweite Ø... - Seite 31 Grösse Unterputzdose Gr. 1, Ø 55 mm (NIS, PMI) Schutzart IP 20 (im eingebauten Zustand IP 54) Umgebungstemperatur –15 °C ... +50 °C CE-Konformitätserklärung Dieses Gerät entspricht den Schutz- bestimmungen der EMV-Richtlinie 2014/30/EU sowie der Richtlinie 2014/35/EU.
-
Seite 32: Produktübersicht
Produktübersicht Montage- Kanal Betriebs- Farbe Artikel- spannung nummer Weiß theRonda 2080525 S360-101 UP WH Grau theRonda 2080526 S360-101 UP GR Sonderfarbe theRonda 2080528 gemäss S360-101 UP SF Kundenangabe Störungsbeseitigung Störung Ursache Licht schaltet nicht ein Luxwert zu tief eingestellt; Melder auf Halbautomat bzw. -
Seite 33: Anzeige Der Led
Garantieerklärung Theben HTS-Präsenzmelder sind mit größter Sorgfalt und modernsten Technologien gefertigt und qualitätsgeprüft. Theben HTS AG gewährleistet daher eine einwandfreie Funktion bei sachgemäßer Anwendung. Sollte sich dennoch ein Mangel zeigen, leistet Theben HTS AG im Umfang der Allgemeinen Geschäftsbedingungen Gewähr. - Seite 34 Beachten Sie bitte besonders: • dass die Gewährleistungsfrist 24 Monate ab Herstelldatum beträgt. • dass die Gewährleistung erlischt, wenn Sie oder Dritte Änderungen oder Reparaturen an den Geräten vornehmen. • dass, sofern der Präsenzmelder an ein soft- waregesteuertes System angeschlossen wird, die Gewährleistung für diesen Anschluss nur bei Einhaltung der angegebenen Schnittstel- lenspezifikation gültig ist.
-
Seite 35: Massbilder
Massbilder... -
Seite 36: Zubehör
11. Zubehör AP-Rahmen 110A WH Artikel-Nr.: 9070912 Details > www.theben.de AP-Rahmen 110A GR Artikel-Nr.: 9070913 Details > www.theben.de... - Seite 37 DE (Deckeneinbau)-Dose 73A Artikel-Nr.: 9070917 Details > www.theben.de Abdeckclip für Bereichseinschränkung Artikel-Nr.: 9070921 Details > www.theben.de SendoPro 868-A Artikel-Nr.: 9070675 Details > www.theben.de...
- Seite 38 theSenda P Artikel-Nr.: 9070910 Details > www.theben.de theSenda B Artikel-Nr.: 9070985 Details > www.theben.de theSenda S Artikel-Nr.: 9070911 Details > www.theben.de...
-
Seite 39: Kontakt
12. Kontakt Theben HTS AG Im Langhag 7b 8307 Effretikon SCHWEIZ Tel. +41 52 355 17 00 Fax +41 52 355 17 01 Hotline Tel. +41 52 355 17 27 hotline@theben-hts.ch www.theben-hts.ch Alle Länder ohne Schweiz Theben AG Hohenbergstraße 32...
