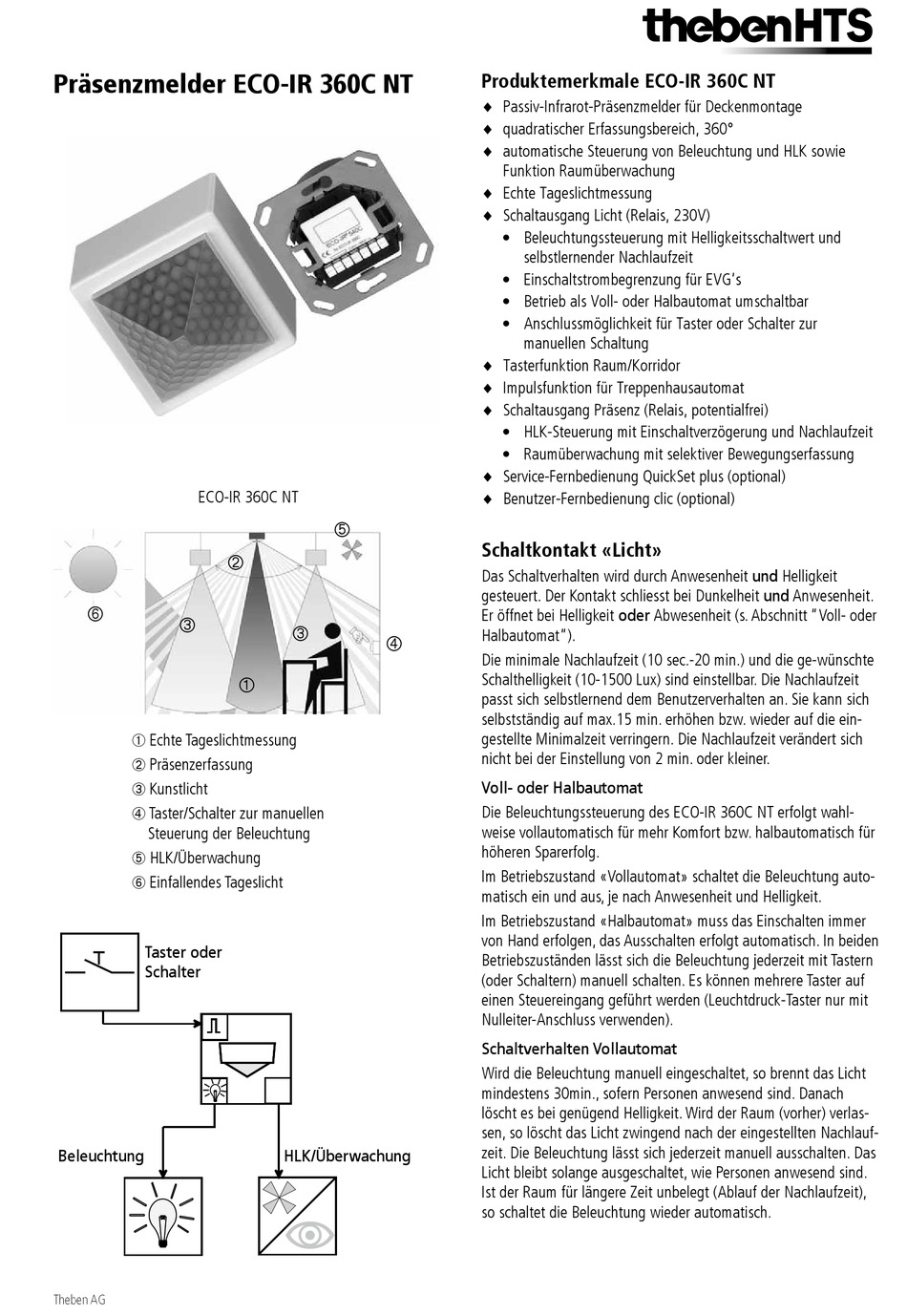

Theben HTS ECO-IR 360C NT Bedienungsanleitung

Präsenzmelder ECO-IR 360C NT
ECO-IR 360C NT


 Echte Tageslichtmessung
 Präsenzerfassung
 Kunstlicht
 Taster/Schalter zur manuellen
Steuerung der Beleuchtung
 HLK/Überwachung
 Einfallendes Tageslicht
Taster oder
Schalter
Beleuchtung
Theben AG





HLK/Überwachung
Produktemerkmale ECO-IR 360C NT
♦ Passiv-Infrarot-Präsenzmelder für Deckenmontage
♦ quadratischer Erfassungsbereich, 360°
♦ automatische Steuerung von Beleuchtung und HLK sowie
Funktion Raumüberwachung
♦ Echte Tageslichtmessung
♦ Schaltausgang Licht (Relais, 230V)
• Beleuchtungssteuerung mit Helligkeitsschaltwert und
selbstlernender Nachlaufzeit
• Einschaltstrombegrenzung für EVG's
• Betrieb als Voll- oder Halbautomat umschaltbar
• Anschlussmöglichkeit für Taster oder Schalter zur
manuellen Schaltung
♦ Tasterfunktion Raum/Korridor
♦ Impulsfunktion für Treppenhausautomat
♦ Schaltausgang Präsenz (Relais, potentialfrei)
• HLK-Steuerung mit Einschaltverzögerung und Nachlaufzeit
• Raumüberwachung mit selektiver Bewegungserfassung
♦ Service-Fernbedienung QuickSet plus (optional)
♦ Benutzer-Fernbedienung clic (optional)
Schaltkontakt «Licht»
Das Schaltverhalten wird durch Anwesenheit und Helligkeit
gesteuert. Der Kontakt schliesst bei Dunkelheit und Anwesenheit.
Er öffnet bei Helligkeit oder Abwesenheit (s. Abschnitt "Voll- oder
Halbautomat").
Die minimale Nachlaufzeit (10 sec.-20 min.) und die ge-wünschte
Schalthelligkeit (10-1500 Lux) sind einstellbar. Die Nachlaufzeit
passt sich selbstlernend dem Benutzerverhalten an. Sie kann sich
selbst ständig auf max.15 min. erhöhen bzw. wieder auf die ein-
gestellte Minimalzeit verringern. Die Nachlauf zeit verändert sich
nicht bei der Einstellung von 2 min. oder kleiner.
Voll- oder Halbautomat
Die Beleuchtungssteuerung des ECO-IR 360C NT erfolgt wahl-
weise vollautomatisch für mehr Komfort bzw. halbautomatisch für
höheren Sparerfolg.
Im Betriebszustand «Vollautomat» schaltet die Beleuchtung auto-
matisch ein und aus, je nach Anwesenheit und Helligkeit.
Im Betriebszustand «Halbautomat» muss das Einschalten immer
von Hand erfolgen, das Ausschalten erfolgt automatisch. In beiden
Betriebszuständen lässt sich die Beleuchtung jederzeit mit Tastern
(oder Schaltern) manuell schalten. Es können mehrere Taster auf
einen Steuereingang geführt werden (Leuchtdruck-Taster nur mit
Nulleiter-Anschluss verwenden).
Schaltverhalten Vollautomat
Wird die Beleuchtung manuell eingeschaltet, so brennt das Licht
mindestens 30min., sofern Personen anwesend sind. Danach
löscht es bei genügend Helligkeit. Wird der Raum (vorher) verlas-
sen, so löscht das Licht zwingend nach der eingestellten Nachlauf-
zeit. Die Beleuchtung lässt sich jederzeit manuell ausschalten. Das
Licht bleibt solange ausgeschaltet, wie Personen anwesend sind.
Ist der Raum für längere Zeit unbelegt (Ablauf der Nachlaufzeit),
so schaltet die Beleuchtung wieder automatisch.
