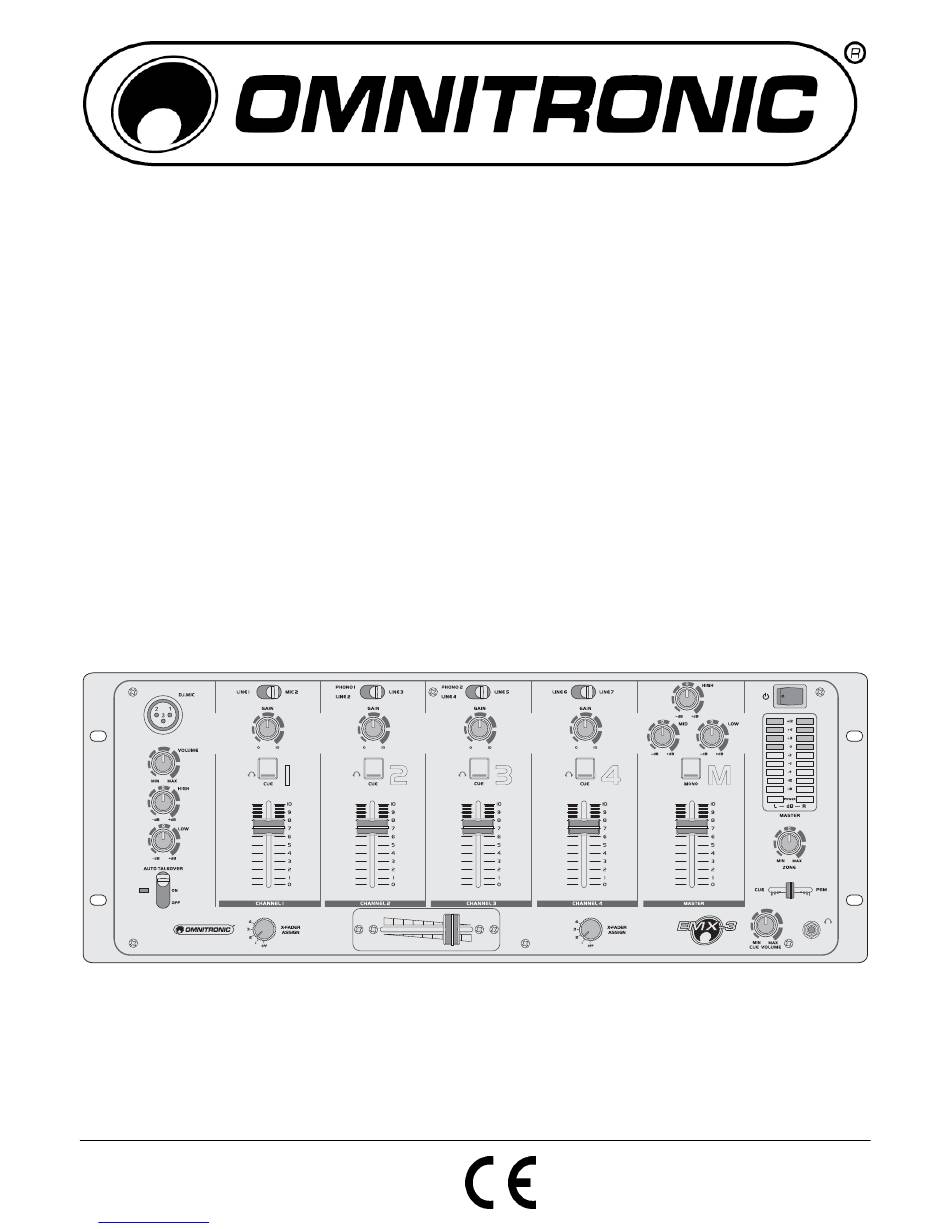

BEDIENUNGSANLEITUNG
USER'S MANUAL
EMX-3
Club Mixer
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omnitronic EMX-3

Inhaltszusammenfassung für Omnitronic EMX-3

  • Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL EMX-3 Club Mixer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited! Downloaded from www.Manualslib.com manuals search engine...

  • Seite 2: Inhaltsverzeichnis

    This user manual is valid for the article number: 10006768 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/21 00040959.DOC, Version 1.0 Downloaded from www.Manualslib.com...
  • Seite 3 3/21 00040959.DOC, Version 1.0 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC Club-Mixer EMX-3 entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Seite 5: Bestimmungsgemässe Verwendung

    Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Der Club-Mixer EMX-3 mit vier Stereo-Eingangskanälen, einem DJ-Mikrofonkanal und austauschbarem Crossfader ist für DJ-Anwendungen konzipiert. Dieses Produkt ist für den Anschluss an 9 V, 50/60 Hz Wech- selspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

  • Seite 6: Gerätebeschreibung

    Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

  • Seite 7: Bedienelemente Und Anschlüsse

    Position OFF (LED aus): DJ-Mikrofon ist ausgeschaltet. 9-fache LED-Anzeige des Mastersignals im Bereich -18 dB bis +12 dB. Die Betriebsanzeige POWER zeigt den Zuordungsschalter X-FADER ASSIGN eingeschalteten Zustand des EMX-3 an. Zur Auswahl des Kanals für die Überblendfunktion mit Netzschalter dem Crossfader. Wird die Überblendfunktion nicht benötigt, stellen Sie beide Schalter auf "OFF".
  • Seite 8 Tasten CUE Gain-Regler Tasten zum Vorhören des jeweiligen Kanals über einen Regelt die Eingangsverstärkung für die Kanäle 1-4. angeschlossenen Kopfhörer. Die Taste leuchtet, so dass Sie sofort sehen welcher Kanal vorgehört wird. Eingangsumschalter Zur Auswahl der Eingangsquelle für die Kanäle 1-4. Netzsanschluss GND (Erdungsklemme) Stecken Sie hier die Anschlussleitung des beiliegenden...

  • Seite 9: Installation

    5. INSTALLATION 5.1 Rackinstallation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) werden 4 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.

  • Seite 10: Bedienung

    Einschaltgeräusche zu vermeiden. Schalten Sie dann das Gerät mit dem Netzschalter ein. Die Betriebsanzeige POWER auf der Frontplatte leuchtet. Schalten Sie anschließend die nachfolgenden Audiogeräte ein. Schalten Sie den EMX-3 nach dem Betrieb wieder mit dem Netzschalter aus. 6.1 Grundeinstellung der Eingangskanäle 1.

  • Seite 11: Überblenden Zwischen Zwei Kanälen/Mischen Der Signalquellen

    6.3 Überblenden zwischen zwei Kanälen/Mischen der Signalquellen 1. Wählen Sie die beiden Signalquellen, zwischen denen übergeblendet werden soll, mit den zwei Zuordungschaltern X-FADER ASSIGN aus. 2. Schieben Sie den Fader der nicht benutzen Kanäle auf Null und steuern Sie die beiden ausgewählten Kanäle mit ihren Fadern optimal aus.

  • Seite 12: Crossfader Austauschen

    Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. 7.1 Crossfader austauschen Vorgehensweise: Schritt 1: Ziehen Sie den Faderknopf ab. Schritt 2: Entfernen Sie die zwei äußeren Schrauben an der Faderplatte. Schritt 3: Heben Sie den Crossfader mit Faderplatte heraus und ziehen Sie den Anschlussstecker ab.

  • Seite 13: Introduction

    - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC club mixer EMX-3. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years.

  • Seite 14: Operating Determinations

    3. OPERATING DETERMINATIONS The club mixer EMX-3 with four stereo input cannels, one DJ microphone channel and replaceable crossfader has been designed for DJ applications. This product is allowed to be operated with an alternating current of 9 V, 50/60 Hz and was designed for indoor use only.

  • Seite 15: Description

    Please consider that unauthorized modifications on the device are forbidden due to safety reasons! Never remove the serial barcode from the device as this would make the guarantee void. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void.

  • Seite 16: Operating Elements And Connections

    4.2 Operating elements and connections DJ microphone Fader CUE/PGM XLR jack for connecting a DJ microphone. For selecting and crossfading the monitoring signal for the headphone output: Level control VOLUME • left position CUE: the pre fader level of the input Level control for the DJ microphone.
  • Seite 17 GND (ground terminal) AC connection Ground clamping screw for turntables connected to Plug in the supplied power unit here. channel 2 and channel 3. ZONE Inputs PHONO Stereo output (RCA, unbal.) for connecting a further Stereo inputs PHONO (RCA) for channel 2 and channel 3 amplifier, e.g.

  • Seite 18: Installation

    5. INSTALLATION 5.1 Rack installation Install the unit on a plane surface or in your rack. For 19" (483 mm) rack installation, 4 units are required. When mounting the unit into the rack, please make sure that there is enough space around the device so that the heated air can be passed on.

  • Seite 19: Operation

    7. Connect the power supply unit to the AC input of the EMX-3 and the mains plug to a mains socket. Use the unit only with the supplied power unit. Always disconnect the mains connector when you wish to change connections, move the unit to a different place or if it is not used for a longer period.

  • Seite 20: Crossfading Between Two Channels/Mixing The Signal Sources

    6.3 Crossfading between two channels/mixing the signal sources 1. Select the two signal sources for crossfading with the two assignment selectors X-FADER ASSIGN. 2. Set the faders of the channels not used to zero and control the two channels selected to an optimum level with their faders.

  • Seite 21: Replacing The Crossfader

    7.1 Replacing the crossfader Procedure: Step 1: Remove the fader knob. Step 2: Remove the two outer screws on the fader panel. Step 3: Take the fader out and unplug the connection cable. Step 4: Connect the new fader and fix it in the unit. 8.TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~,...
