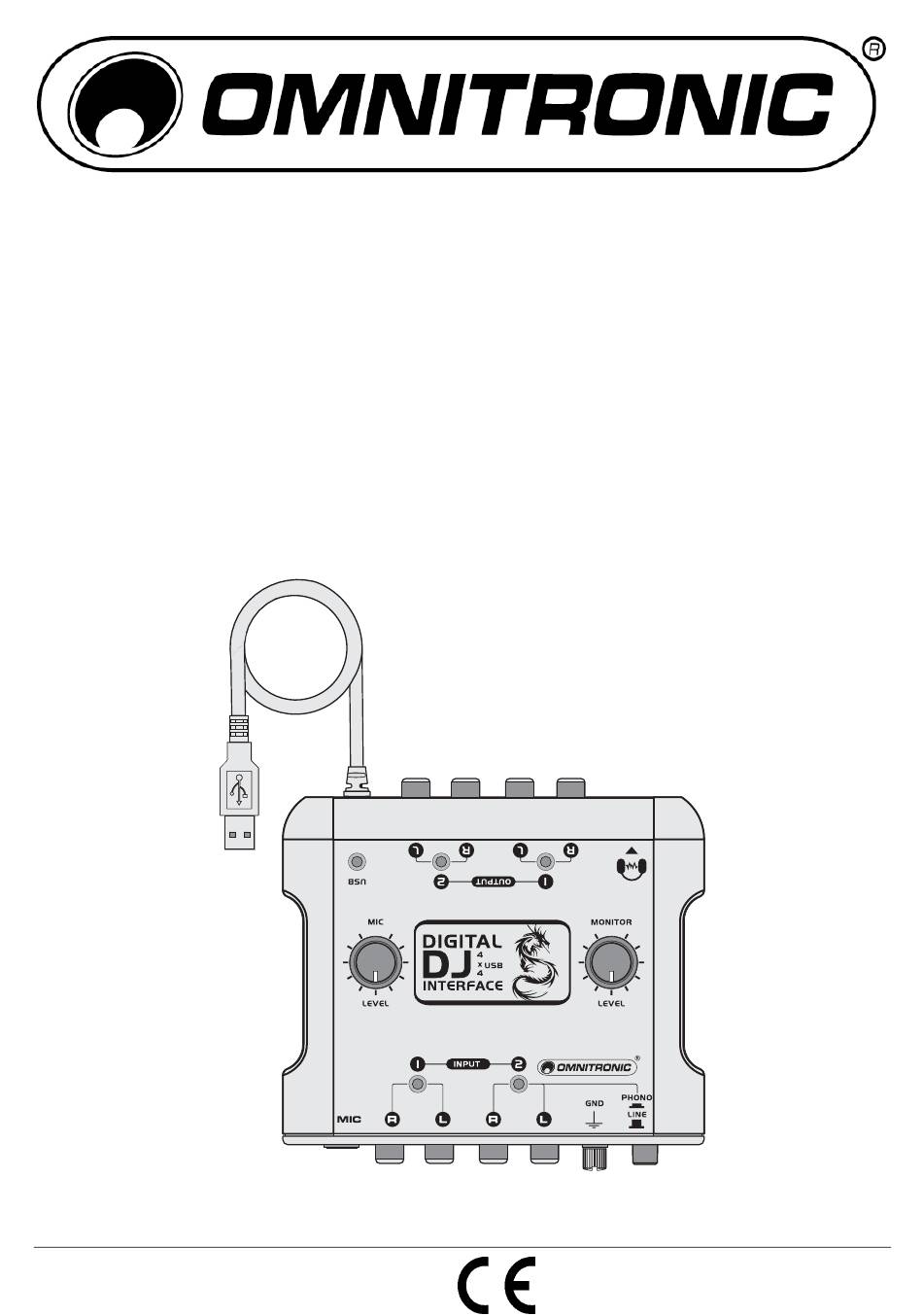

- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL DDI 4x4 Digital USB DJ Interface © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer: 10359850 This user manual is valid for the article number: 10359850 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 00038160.DOC 2/14... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für ein OMNITRONIC DJ-Interface entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemässe Verwendung
Kinder und Laien vom Gerät fern halten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Das DDI 4x4 DJ-Interface ist konzipiert als Audio-Schnittstelle zwischen analogen Tonquellen, Aufnahme- geräten und einem Computer mit USB 1.1 oder 2.0 Anschluss. Mit dem Interface können analoge Audiosignale in digitale Dateien in optimaler Klangqualität umgewandelt und auf einen Computer übertragen werden. -
Seite 5: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features USB-Audio-Interface speziell für DJs • Plug & Play Audio-Interface zum Anschluss von Line-, Phono- und Mikrofonquellen an Ihren Computer für Aufnahme und Wiedergabe • Kompatibel zu PC und Mac mit automatischer Erkennung • Hochauflösende 16 Bit/ 48 kHz AD/DA-Wandler für erstklassige Klangqualität •... -
Seite 6: Bedienelemente Und Anschlüsse
USB-Anschluss werden die im Interface digitalisierten Audiodaten, an Ihren Computer übertragen. Zusätzlich Line/Phono-Umschalter wird der DDI 4x4 über das USB-Kabel mit Strom Zur Auswahl der Eingangsquelle für Eingang 2. versorgt. Die Signal-LED leuchtet, wenn das Interface Strom vom Computer erhält und bereit ist Audiosignale GND (Erdungsklemme) zu senden und zu empfangen. -
Seite 7: Inbetriebnahme
5. INBETRIEBNAHME ■ Schließen Sie das Interface über das USB-Kabel an eine freie USB-Schnittstelle Ihres Computers an. Die Signal-LED leuchtet und zeigt an, dass das Interface Strom vom Computer erhält. Das Interface ist sowohl mit der PC- als auch mit der Mac-Plattform kompatibel und benötigt keine Installation oder Treiber für die korrekte Funktion. -
Seite 8: Technische Daten
7. TECHNISCHE DATEN Spannungsversorgung: USB-Anschluss Frequenzgang: 20-20.000 Hz; +/- 2,5 dB Geräuschspannungsabstand: >85 dB Klirrfaktor: <0,05 % Kanaltrennung: >85 dB Eingänge: 1x Line (Stereo-Cinch), 1x Line/Phono (Stereo-Cinch), 1x Mic (6,3 mm Klinke, sym.) Ausgänge: 2x Line (Stereo-Cinch), 1x Kopfhörer (3,5 mm Klinke), 1x USB (Typ A) AD/DA-Wandler: 16 Bit... -
Seite 9: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC DJ interface. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 10: Operating Determinations
Mac and requires no set up. Record audio with your computer's built-in audio recorder or any audio production software. The DDI 4x4 features two line inputs for signals with line level (e.g. CD/MP3 player), one of which can be switched to phono for connecting a turntable, and an adjustable microphone input. The audio signals coming from the computer are available via two analog stereo RCA jacks. -
Seite 11: Description
4. DESCRIPTION 4.1 Features USB audio interface especially suitable for DJs • Plug & play audio interface connects line, phono and microphone inputs with your computer for recording and playback • Compatible with PC and Mac - no set up required •... -
Seite 12: Operating Elements And Connections
4.2 Operating elements and connections Line/phono selector USB port with signal LED Selects the signal source for input 2. Type A, for connecting a computer. The audio data, digitized in the interface, is sent to your computer via this GND (ground terminal) USB port. -
Seite 13: Set Up
5. SET UP ■ Use the USB cable to connect the interface to an available USB port on your computer. The signal LED lights to indicate that the interface is receiving power from the USB bus. The interface is compatible with both PC and Mac computers and requires no installation procedure or drivers for the correct functioning. -
Seite 14: Technical Specifications
7. TECHNICAL SPECIFICATIONS Power supply: USB port Frequency range: 20-20,000 Hz; +/- 2.5 dB S/N ratio: >85 dB Distortion: <0.05 % Channel separation: >85 dB Inputs: 1x line 1x line/phono (stereo RCA), 1x mic (6.3 mm jack, bal.) Outputs: 2x line (stereo RCA), 1x headphones (6.3 mm jack, bal.), 1x USB (type A) AD/DA converter:...
