Verwandte Anleitungen für Husqvarna 327 PT5S
Inhaltszusammenfassung für Husqvarna 327 PT5S

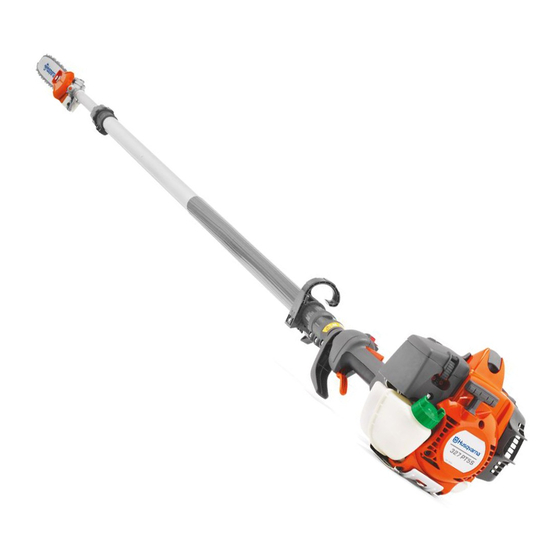

- Seite 1 Werkstatthandbuch 327 PT5S Deutsch...
-
Seite 3: Inhaltsverzeichnis
Werkstatthandbuch Hochentaster Modell 327 PT5S Inhalt Allgemeine Empfehlungen __________________ 2 Sägekopf, Demontage _____________________ 3 Sägekopf, Montage _______________________ 5 1. Abtriebswelle _________________________ 5 2. Antriebswelle _________________________ 5 3. Ölpumpe ____________________________ 5 Teleskopschaft, Demontage _________________ 6 Teleskopschaft, Montage ___________________ 8 © Husqvarna AB, Schweden 2011... -
Seite 4: Allgemeine Empfehlungen
Das Gerät und die in der Bedienungsanweisung aufgeführten Beim Umgang mit Kraftstoffen und anderen leicht flüchtigen Anbauteile sind nach gesetzlichen Sicherheitsvorschriften musterzugelassen. Nicht von Husqvarna genehmigte Anbau, Substanzen stets für ausreichende Belüftung sorgen. Zubehör oder Ersatzteile können die Einhaltung dieser Die Motorabgase sind giftig. -
Seite 5: Sägekopf, Demontage
Sägekopf Sägekopf Demontage Demontage Die Schiene und Kette ausbauen. Den Sägekopf aus dem Teleskopschaft ausbauen. Den Sägekopf vom Teleskopschaft entfernen. 1. Die Mutter (A) lösen und Abdeckung (B), Kette sowie Schiene abheben. 2. Die Schraube (C) lösen. 3. Die Passschraube (D) so weit lösen, dass der Sägekopf gedreht und vom Teleskopschaft abgenommen werden kann. - Seite 6 9. Die Ölleitung mit Hilfe eines Den Anschluss der Ölleitung an der Schraubenziehers vom Anschluss an der Schienenbefestigung abhebeln. Die Aufhängung abhebeln. Am vorderen Pumpe von der Antriebswelle entfernen. Ende beginnen. 10. Die Pumpe von der Antriebswelle entfernen. Die Schraube (H) vollständig entfernen und 11.
-
Seite 7: Sägekopf, Montage
Sägekopf Sägekopf Montage Montage Alle Bauteile reinigen und überprüfen. Den Tankentlüftungsfi lter und das Ölsieb Alle Bauteile reinigen und überprüfen. reinigen. Verschlissene oder defekte Bauteile austauschen. Den Tankentlüftungsfi lter (A) mit Druckluft reinigen. Das Ölsieb (B) reinigen und den Öltank von innen auswaschen, ggf. -
Seite 8: Teleskopschaft, Demontage
Den Öltank und das Gehäuse der Säge Den Öltank und das Gehäuse der Säge zusammensetzen. zusammensetzen. Das Ölsieb (A) nicht vergessen. Prüfen, ob dieses sauber und Die drei Schrauben anziehen und unbeschädigt ist. die übrigen Bauteile in umgekehrter Den Tankentlüftungsfilter (B) auf Sauberkeit Reihenfolge wie beim Ausbau montieren. - Seite 9 Die Antriebswelle (C) am Sägekopfende des Die Antriebswelle (C) am Sägekopfende des Teleskopschafts heraus ziehen. Teleskopschafts heraus ziehen. Den Sicherungsring (D) gegen den Den Sicherungsring (D) gegen den Uhrzeigersinn lösen und die Leitung (E) Uhrzeigersinn lösen und die Leitung (E) heraus springen lassen.
-
Seite 10: Teleskopschaft, Montage
Teleskopschaft Montage Die einzelnen Bauteile in umgekehrter Reihenfolge wie beim Ausbau montieren. Die Achsensteuerung (P) im Kugellager (in der richtigen Richtung) und dann das Kugellager im Lagerkäfig einsetzen. Anschließend den Lagerkäfig in die Gummimanschette drücken. Die Leitung (L) über den Lagerkäfig schieben und prüfen, ob die Federzungen (A) des Lagerkäfigs am Schaft eingerastet sind. - Seite 12 115 43 46-51 2011W21...
