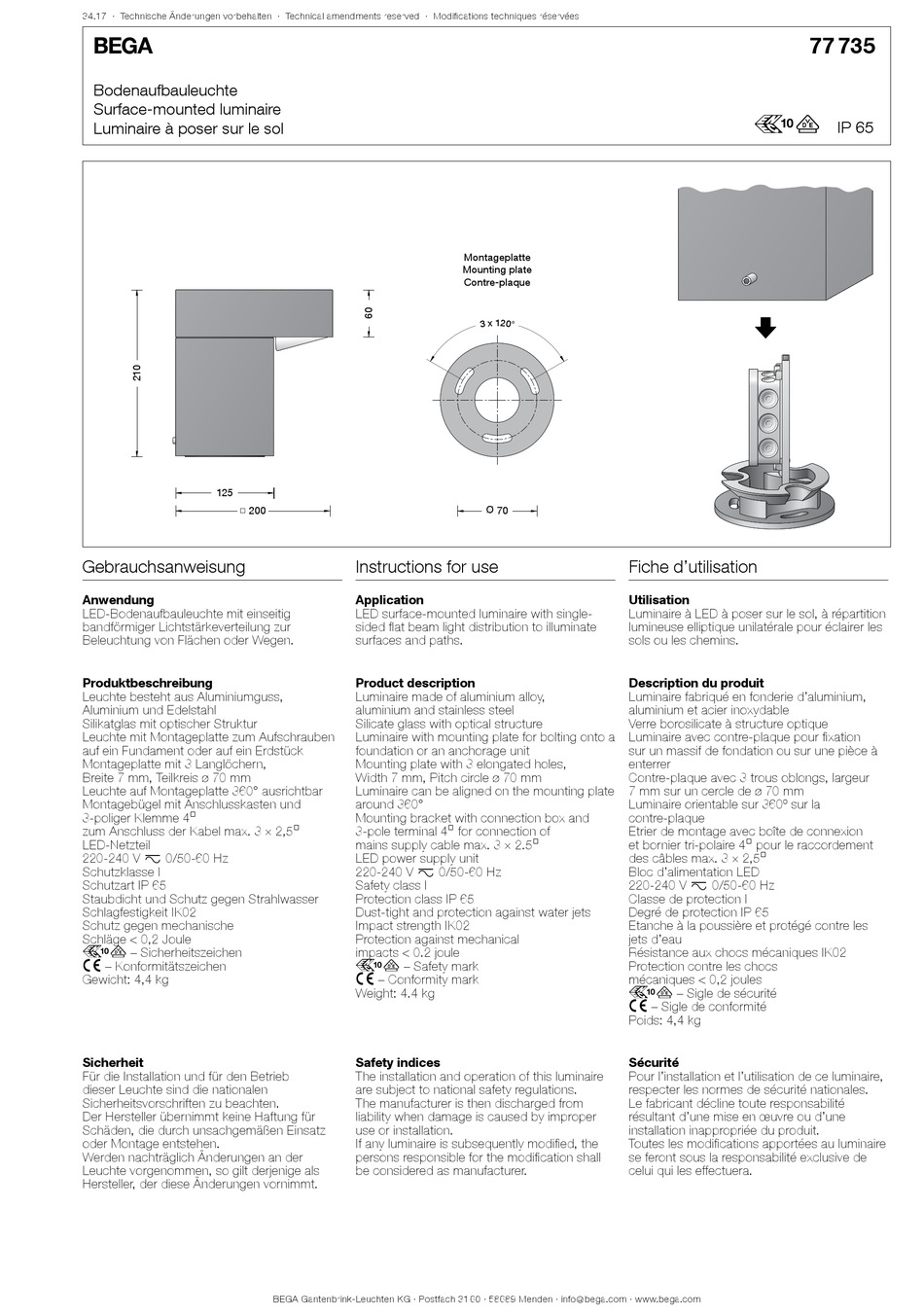

BEGA 77 735 Gebrauchsanweisung

34.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

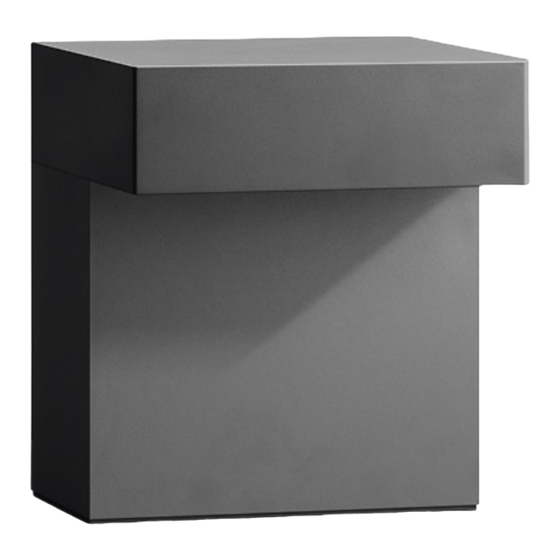

Bodenaufbauleuchte
Surface-mounted luminaire
Luminaire à poser sur le sol
125
□ 200
Gebrauchsanweisung
Anwendung
LED-Bodenaufbauleuchte mit einseitig
bandförmiger Lichtstärkeverteilung zur
Beleuchtung von Flächen oder Wegen.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Silikatglas mit optischer Struktur
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit 3 Langlöchern,
Breite 7 mm, Teilkreis ø 70 mm
Leuchte auf Montageplatte 360° ausrichtbar
Montagebügel mit Anschlusskasten und
3-poliger Klemme 4@
zum Anschluss der Kabel max. 3 × 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK02
Schutz gegen mechanische
Schläge < 0,2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 4,4 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
LED surface-mounted luminaire with single-
sided flat beam light distribution to illuminate
surfaces and paths.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Silicate glass with optical structure
Luminaire with mounting plate for bolting onto a
foundation or an anchorage unit
Mounting plate with 3 elongated holes,
Width 7 mm, Pitch circle ø 70 mm
Luminaire can be aligned on the mounting plate
around 360°
Mounting bracket with connection box and
3-pole terminal 4@ for connection of
mains supply cable max. 3 × 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK02
Protection against mechanical
impacts < 0.2 joule
r – Safety mark
c – Conformity mark
Weight: 4.4 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Fiche d'utilisation
Utilisation
Luminaire à LED à poser sur le sol, à répartition
lumineuse elliptique unilatérale pour éclairer les
sols ou les chemins.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre borosilicate à structure optique
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une pièce à
enterrer
Contre-plaque avec 3 trous oblongs, largeur
7 mm sur un cercle de ø 70 mm
Luminaire orientable sur 360º sur la
contre-plaque
Etrier de montage avec boîte de connexion
et bornier tri-polaire 4@ pour le raccordement
des câbles max. 3 × 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK02
Protection contre les chocs
mécaniques < 0,2 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 4,4 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
77 735
r
IP 65
