Gerätemanagement
3.2 Konfigurieren des Geräts

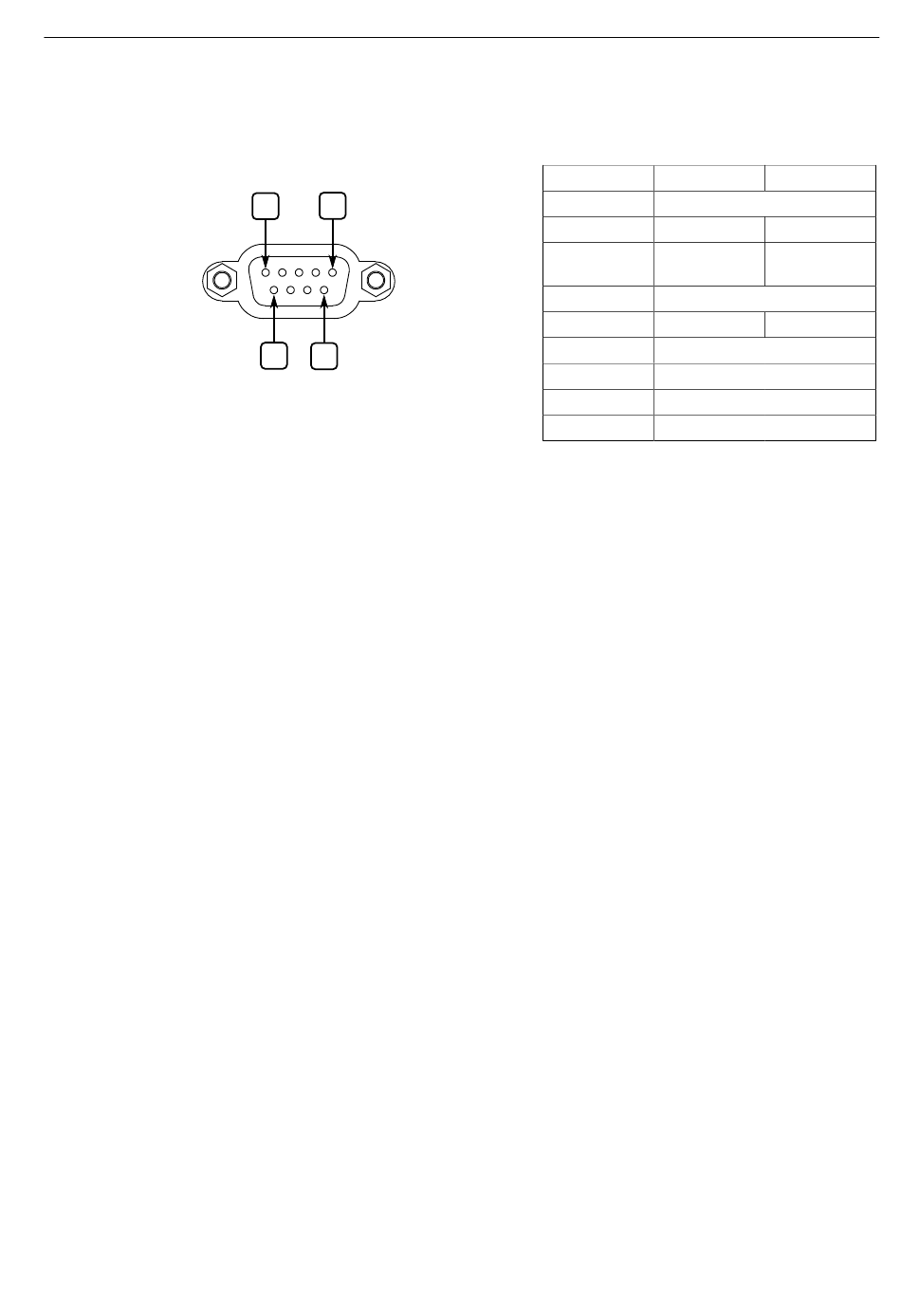

Der serielle Konsolenport implementiert RS232 DCE auf einem DB9-Steckverbinder.
Die Pinbelegung für den Port ist wie folgt:
Abbildung 3.1
a
Intern verbunden.
b
Intern verbunden.
Ethernet-Ports
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem
Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole
und die Webschnittstellen des RUGGEDCOM RS900 zu. Die werkseitig eingestellte IP-
Adresse für den RUGGEDCOM RS900 lautet https://192.168.0.1.
Weitere Informationen über verfügbare Ports finden Sie unter
ons-Ports (Seite
3.2 Konfigurieren des Geräts
Sobald das Gerät installiert und mit dem Netzwerk verbunden ist, muss es konfigu-
riert werden. Das gesamte Konfigurationsmanagement erfolgt über die RUGGEDCOM
RS900-Schnittstelle. Weitere Informationen zum Konfigurieren des Geräts finden Sie
im zugehörigen RUGGEDCOM ROS User Guide zur installierten Softwareversion.
3.3 Zurücksetzen des Geräts
Der RUGGEDCOM RS900 kann mithilfe der RESET-Taste zurückgesetzt (neu gestartet)
werden. Die RESET-Taste ist versenkt eingebaut und kann nur mit einer Nadel oder
einem kleinen Schraubendreher betätigt werden.
Zum Zurücksetzen des Geräts drücken Sie die Taste RESET kurz mit einer Nadel.
22
1
5
9
6
Serieller DB9-Konsolenport
23)".
Pin Bezeichnung
a
1 Reserviert (nicht anschließen)
2 TX
3 RX
a
4 Reserviert (nicht anschließen)
5 GND
a
6 Reserviert (nicht anschließen)
b
7 Reserviert (nicht anschließen)
b
8 Reserviert (nicht anschließen)
9 Reserviert (nicht anschließen)
"Kommunikati-
Montagehandbuch, 02/2020, C79000-G8900-1024-10
Beschreibung
Daten senden
Daten emp-
fangen
Signalmasse
RUGGEDCOM RS900
