Migatronic PI 200 Kurzanleitung Seite 2

15
14
5
18
6
17
12
27
13
16
3
2
33
28 29 30 31 32
21 23
19
22
20
11
7
25 26 9 10

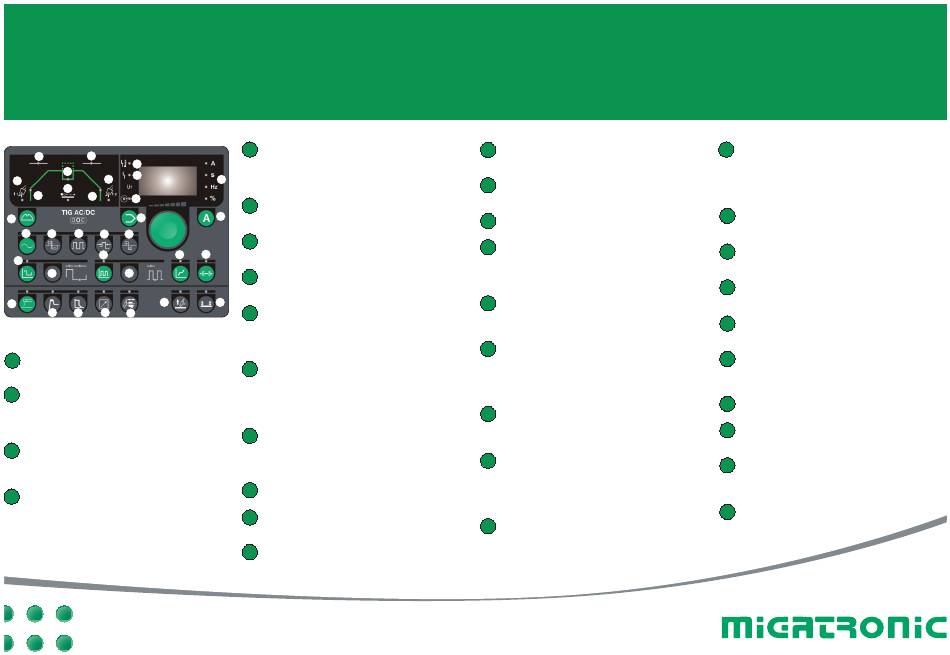

AC/DC Bedienfeld
1 Schweißstrom
Taste drücken und am Drehregler den Schweiß-
strom einstellen.
2 Programmspeicher
Die Taste drücken und gedrückt halten, am Dreh-
regler den Programmplatz P1, 2, 3 ...wählen. Nach
dem loslassen der Taste ist die gewählte Programm-
nummer aktiviert.
3 Schweißspannung
Diese LED leuchtet immer, sobald Schweißspannung
an den Schweißkabelbuchsen zwischen Plus- Buchse
und Minus- Buchse anliegt.
4 Parametereinheiten
LED – Anzeige für die physikalische Einheit ent-
sprechend des gewählten Parameters. Die Einstel-
lung des Parameters erfolgt am Drehregler.
QUICKGUIDE PI 200
5 Überhitzung
Diese LED leuchtet wenn das Schweißgerät wegen
Überhitzung abgeschaltet hat. Nach Beendigung
der Abkühlphase erlischt die LED und das Gerät ist
4
wieder betriebsbereit.
6 Netzspannungsfehler
Diese LED leuchtet bei zu niedriger oder zu hoher
1
Netzspannung.
7 Schweißprozess
Taste zur Wahl des Schweißverfahrens.
24
LED an = E-Hand (MMA) LED aus = WIG
8 2/4-Taktschaltung WIG
LED aus = 2-Taktbetrieb
LED an = 4-Taktbetrieb
8
9 Schweißstromeinstellung / intern/extern
Umschalttaste für interne/externe Stromeinstellung.
LED aus = interne Stromeinstellung (Drehregler
Maschine)
LED an = externe Stromeinstellung (Fernregler)
10 Schweißstromeinstellung / Brennerregelung
Umschalttaste für interne Stromeinstellung /
Brennerregelung.
LED aus = interne Stromeinstellung
LED an = Stromeinstellung am Handgriff mit
MIGATRONIC - DIALOGBRENNER
11 HF / LIFTIG – Zündung
LED aus = berührungsloses Zünden mit
Hochfrequenz
LED an = Kontaktzündung mit MIGATRONIC
– LIFTIG-Funktion
12 Gasvorströmzeit
einstellbar von 0 – 10 Sekunden
13 Startstrom
einstellbar von 10 – 200% vom eingestellten
Schweißstrom
14 Stromanstieg
Stromanstiegszeit vom Startstrom zum Schweiß-
strom einstellbar von 0 – 20 Sekunden
I 250
15 Stromabsenkung
Stromabsenkzeit vom Schweißstrom zum Endstrom
einstellbar von 0 – 20 Sekunden
16 Endstrom
einstellbar 10 – 90 % vom eingestellten
Schweißstrom
17 Gasnachströmzeit
einstellbar von 0 – 20 Sekunden
18 Zweitstrom
Durch kurzes drücken des Brennertasters kann im
4-Taktbetrieb zwischen dem Schweißstrom und
einem zweiten einstellbarem Stromwert hin- und
hergeschaltet werden.
19 Pulsen
LED an = Pulsfunktion ist aktiviert
(Parametereinstellungen unter Punkt 20) LED aus =
Pulsfunktion ist deaktiviert
20 Pulsparameter
Bei aktivierter Pulsfunktion (Punkt 19) können hier
die Pulsparameter durch Tastendruck angewählt
werden. Für Pulszeit, Grundstromzeit oder Grund-
strom leuchtet dann jeweils die entsprechende LED
auf.
21 Schnellpuls
LED an = Schnellpuls ist aktiviert
(Parametereinstellungen unter Punkt 22)
LED aus = Schnellpuls ist deaktiviert
22 Pulsparameter (Schnellpuls)
Bei aktiviertem Schnellpuls (Punkt 21) können die
Parameter für die Pulsfrequenz durch Tastendruck
angewählt werden. Für die Pulsfrequenz und den
Grundstrom leuchtet dann jeweils die entsprech-
ende LED auf.
23 Synergy PLUS™
LED an = synergetischer Schnellpuls ist aktiviert
über die Schweißstromeinstellung wird automatisch
die optimale Frequenz angepasst. Funktion ist nur
beim DC-Schweißen aktiv. LED aus = synergetischer
Schnellpuls ist deaktiviert
I 320 I 400 I
24 Heftschweißen
LED an = Heftschweißfunktion ist aktiviert auto-
matische Umschaltung von 4-Takt auf 2-Taktfunk-
tion. Funktionen wie Stromanstieg oder Absenk-
ung etc. sind während des Heftbetriebs
abgeschaltet.
25 Hotstart (E-Hand / MMA)
Erhöhung des Startstroms in % vom Schweißstrom
einstellbar
26 Arc Power (E-Hand / MMA)
kurzzeitige Erhöhung des Schweißstroms bei
Kurzschlüssen
27 Punktschweißzeit
Zeit zwischen Stromanstieg- und Stromabsenkzeit.
Einstellbar von 0 – 20 Sekunden
28 Stromart
LED an = Wechselstrom (AC)
LED aus = Gleichstrom (DC)
29 AC-t Balance
Auf Zeit basierende Balanceeinstellung der
positiven und negativen Halbwelle.
Einstellbar in %
30 Wechselstromfrequenz (AC)
Frequenzeinstellung beim Wechselstromschweißen
31 Elektrodenvorwärmung (AC)
automatische Elektrodenvorwärmung beim
Wechselstromschweißen
32 AC-I Balance
Auf Strom basierende Balanceeinstellung der
positiven und negativen Halbwelle.
Einstellbar in %
33 Auswahl der Sekundärparameter
Öffnet den Zugang zu den Parameter-
einstellungen 12 – 18 und 27
