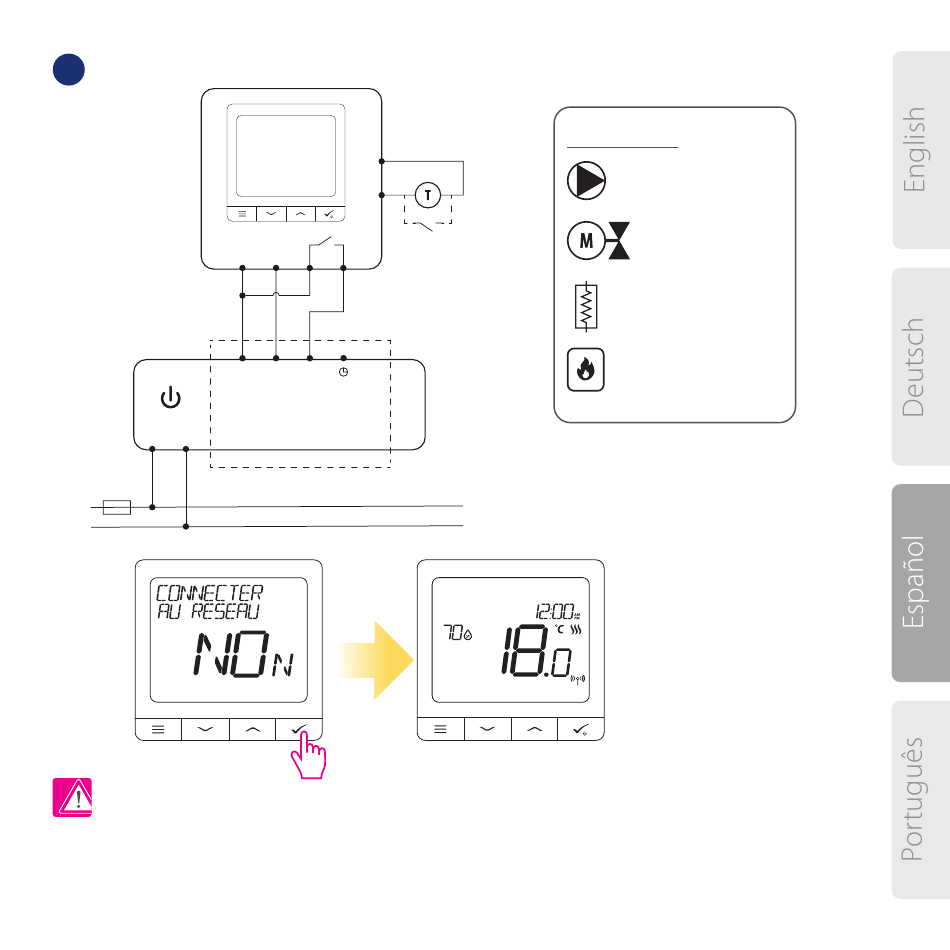

Esquema de cableado para la conexión de la caja de conexiones:
3
KL08 NSB
Power
L N
AC 230V
L
N
Atención:
El termostato SQ 610 Quantum se puede agregar fácilmente a la aplicación Smart Home en
cualquier momento. Todos los ajustes realizados antes de agregar a la aplicación se copian
automáticamente a la aplicación Smart Home.
S1
S2
L N
COM NO
L N SL
1-8 Zonas
1-8 Zones
Leyenda:
S
Bomba
Actuador
Resistencia de
calentamiento
Caldera
