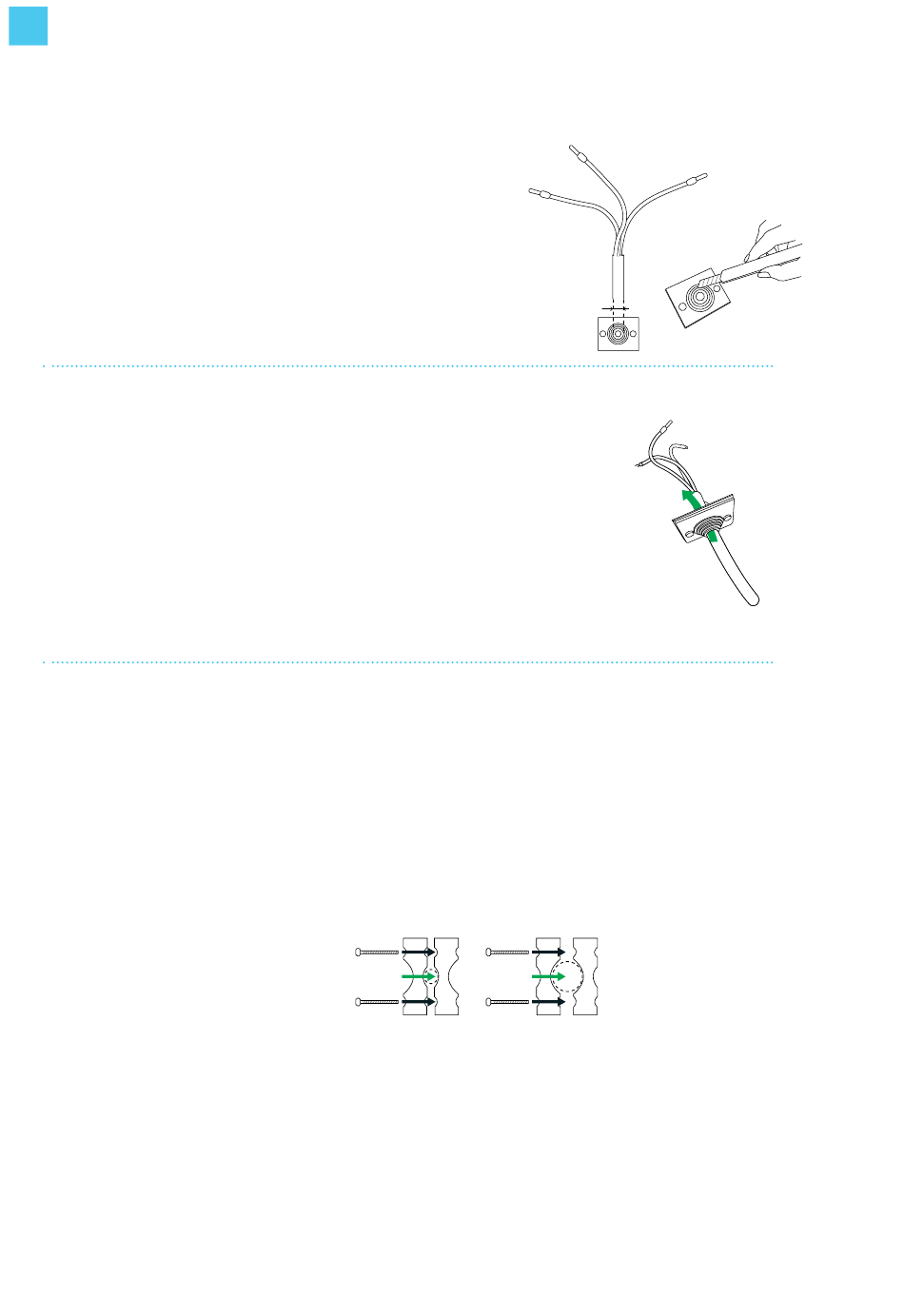

2. Wandhalterung installieren
2.7
Messen Sie den Durchmesser des Stromkabels
und schneiden Sie den korrekten Durchmesser der
Gummidichtung aus, damit das Stromkabel und die
optionalen Datenkabel hindurch passen.
Hinweis: Zugentlastung und Gummidichtung befinden
sich separat verpackt in der Schachtel.
2.8
Führen Sie die Stromleitung und die optionale
Datenverkabelung durch die Gummidichtung.
Die Gesamtlänge der Stromleitung, die durch die
Gummidichtung geführt wird, muss 180 mm betragen.
Stromleitung auf einer Länge von 130 mm abisolieren.
Verwenden Sie bei verdrillten (flexiblen) Verdrahtungen
Aderendhülsen mit einer Aderendhülsenlänge von 12-15
mm und bringen Sie einen quadratischen Crimp an,
um einen optimalen Sitz in den Anschlussklemmen zu
gewährleisten.
2.9
Zugentlastung montieren.
Verwenden Sie den kleinen oder den großen
Durchmesser der Zugentlastung, um diese an die
Dicke des Stromkabels anzupassen. Drehen Sie
einfach die symmetrischen Teile um, um einen anderen
Zugentlastungsdurchmesser zu erhalten.
An der Zugentlastung ist auf beiden Seiten
Platz für zusätzliche Kabel vorgesehen
(z.B. UTP/CAT5E/CAT6).
14
Kabel
Stromleitung
Kabel
Klein Groß
x mm
