EVBOX Elvi Installationshandbuch Seite 11

2. Wandhalterung installieren
Installationshinweis
Erdungshinweise
Eingabe
Gelieferte
Leistungsanzeige
LS
FI
Hinweis für den Installationstechniker: Bei einem TT- oder IT-Stromnetzwerk mit 230 V von
Leitung zu Leitung muss Elvi einphasig installiert werden, indem die Klemmen an L1 und N
angeschlossen werden.

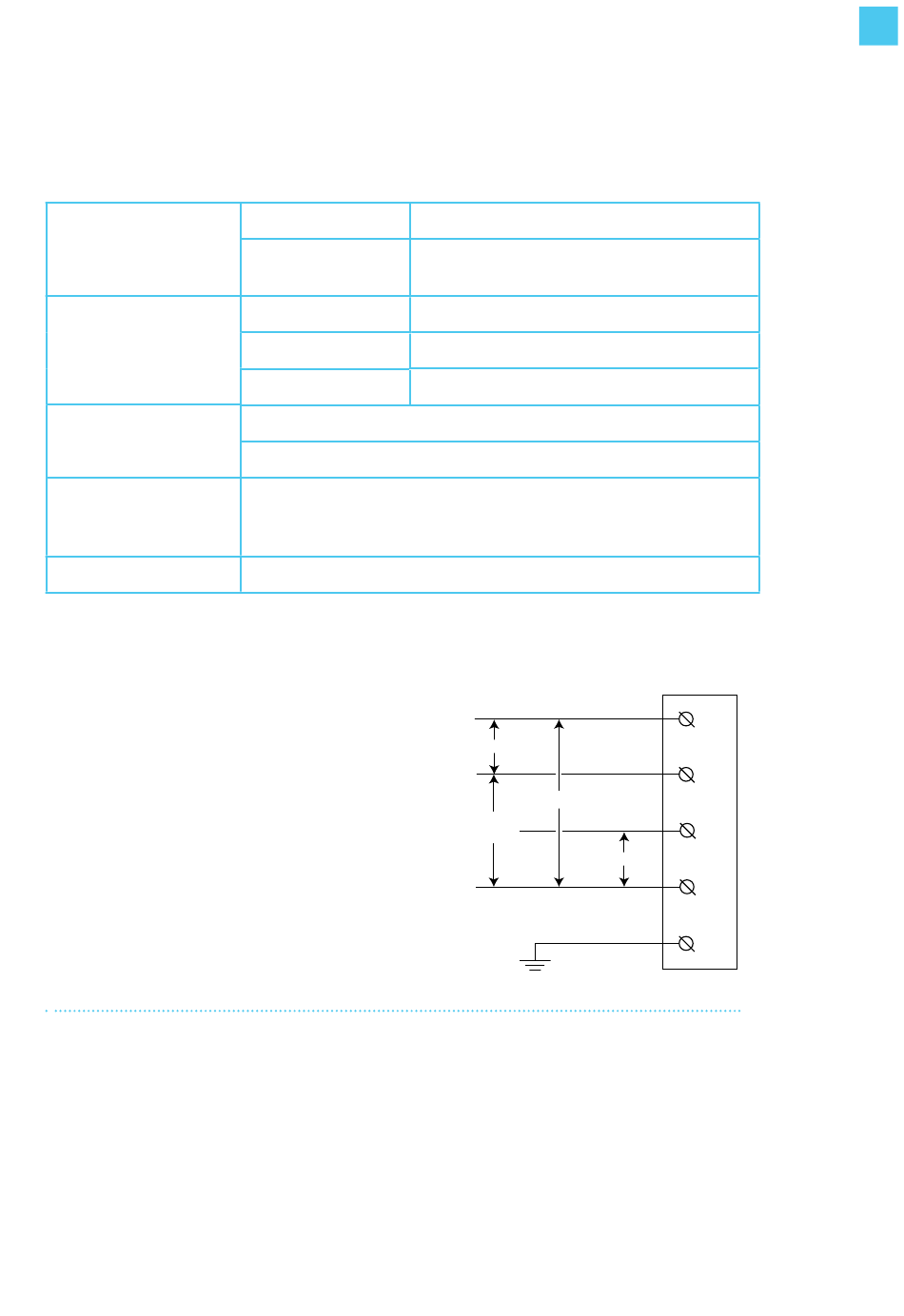

Wartungsverdrahtung
Option1: 400 V 3-phasig mit Nullleiter
Für den dreiphasigen Einsatz einer an Wye
angeschlossenen Sekundärseite müssen alle
drei Phasen (L1, L2 und L3) und der Nullleiter
angeschlossen werden. Jede Phasenspannung
muss 230 V zum Nullleiter betragen.
TN-System PE-Kabel
TT-System Erdungselektrode separat installiert
IT-System (selbst installiert)
3-phasig 400/230 V (3F + N + PE) ± 10% 50/60 Hz
3-phasig 400/230 V (1F + N + PE) ±10% 50/60 Hz
2-phasig 230/127 V (2F + PE) ± 10% 50/60 Hz
16 A 1-phasig oder 3-phasig
32 A 1-phasig oder 3-phasig
C-Charakteristik (LS muss gemäß den Herstellerangaben des LS
entsprechend den Stromstärkeneinstellungen der Ladestation
ausgewählt werden)
40 A, 30 mA AC Typ A
400V
230V
230V
230V
DE
L1
L2
L3
N
G
