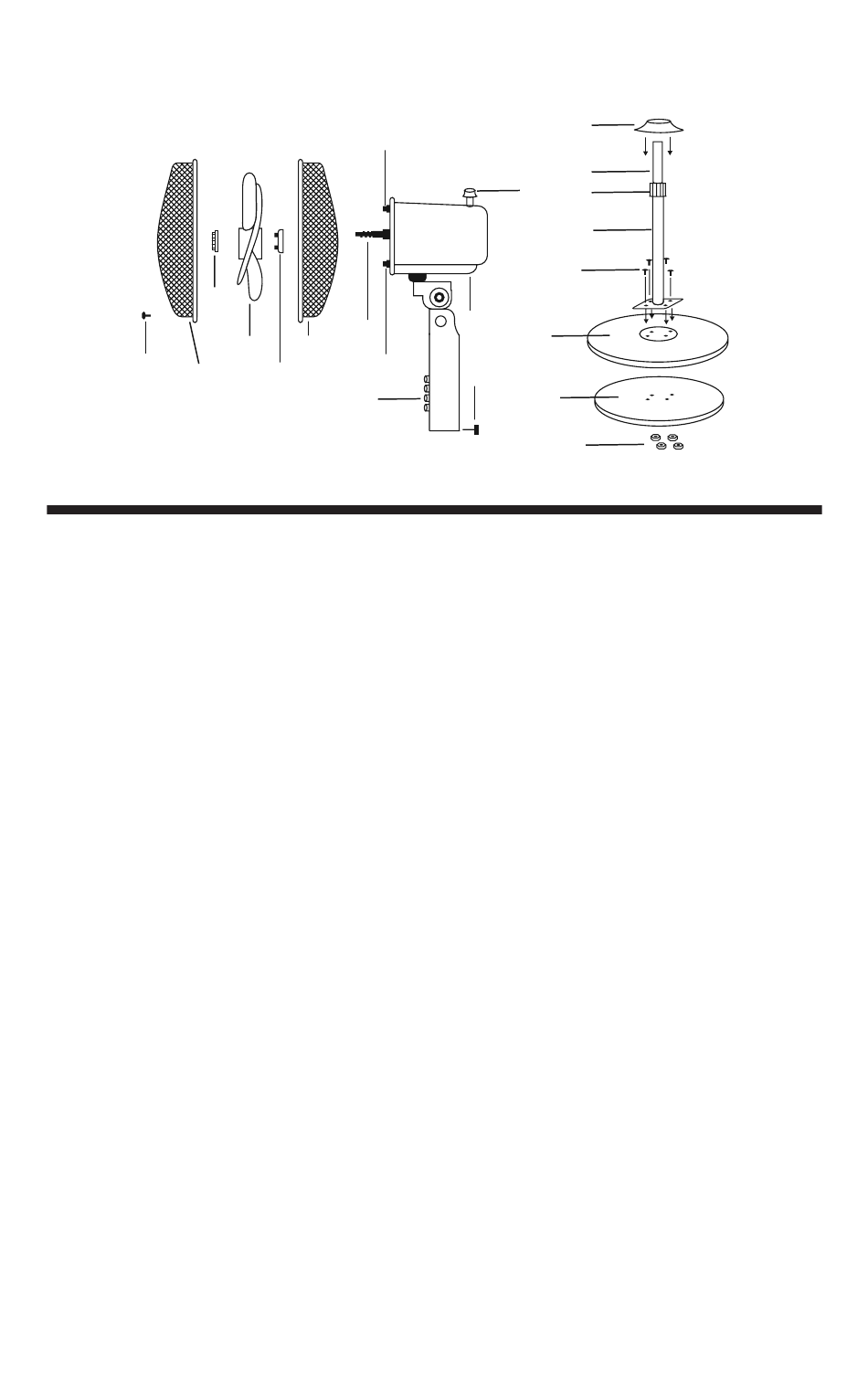

1. Posizionare il peso della base (18) sotto alla base (17) in modo che i
fori coincidano.
2. Posizionare l'asta base (15) sulla base (17) in modo che i fori
coincidano.
3. Inserire le viti di fissaggio (16) nei 4 fori presenti sull'asta base (15).
4. Capovolgere il tutto sotto sopra avendo cura di tenere le viti (16) in
posizione. Inserire i bulloni (19) sulle viti avendo cura di stringere
saldamente. Capovolgere nuovamente la base, con il peso e l'asta base
fissate.
5. Svitare la manopola di regolazione altezza (14) dall'asta base (15) ed
inserire la piccola base decorativa (12).
6. Estrarre l'asta di regolazione (13) dall'asta base (15) quindi riavvitare
la manopola di regolazione altezza (14) sull'asta base (15).
7. Allentare la vite del corpo principale (11).
8. Inserire il corpo principale sull'asta di regolazione (13). Stringere la vite
(11) per assicurarlo.
9. Svitare la ghiera di fissaggio della griglia posteriore (5) dall'albero
motore (7) ruotandola in senso antiorario.
10. Inserire la griglia posteriore (6) sull'albero motore (7) in modo che
la maniglia posta sul retro di essa sia rivolta verso l'alto e che i due pin
di incastro (A-B) si inseriscano sui fori verticali della griglia posteriore.
Avvitare la ghiera di fissaggio (5) ruotandola in senso orario.
11. Inserire la ventola (4) sull'albero motore (7) e fissarla ruotando in
senso antiorario l'apposita ghiera di fissaggio (2).
12. Aprire le clip della griglia anteriore (1) e posizionarla sulla griglia
posteriore (6) in modo che il logo sulla borchia centrale sia in posizione
orizzontale parallela al pavimento.
13. Trovata la giusta posizione chiudere le clip ed inserire la vite di
sicurezza griglia (3).
B
7
4
6
A
5
10
Assemblaggio
12
13
8
14
15
16
9
17
11
18
19
5
