Technische informationen
2
3
1

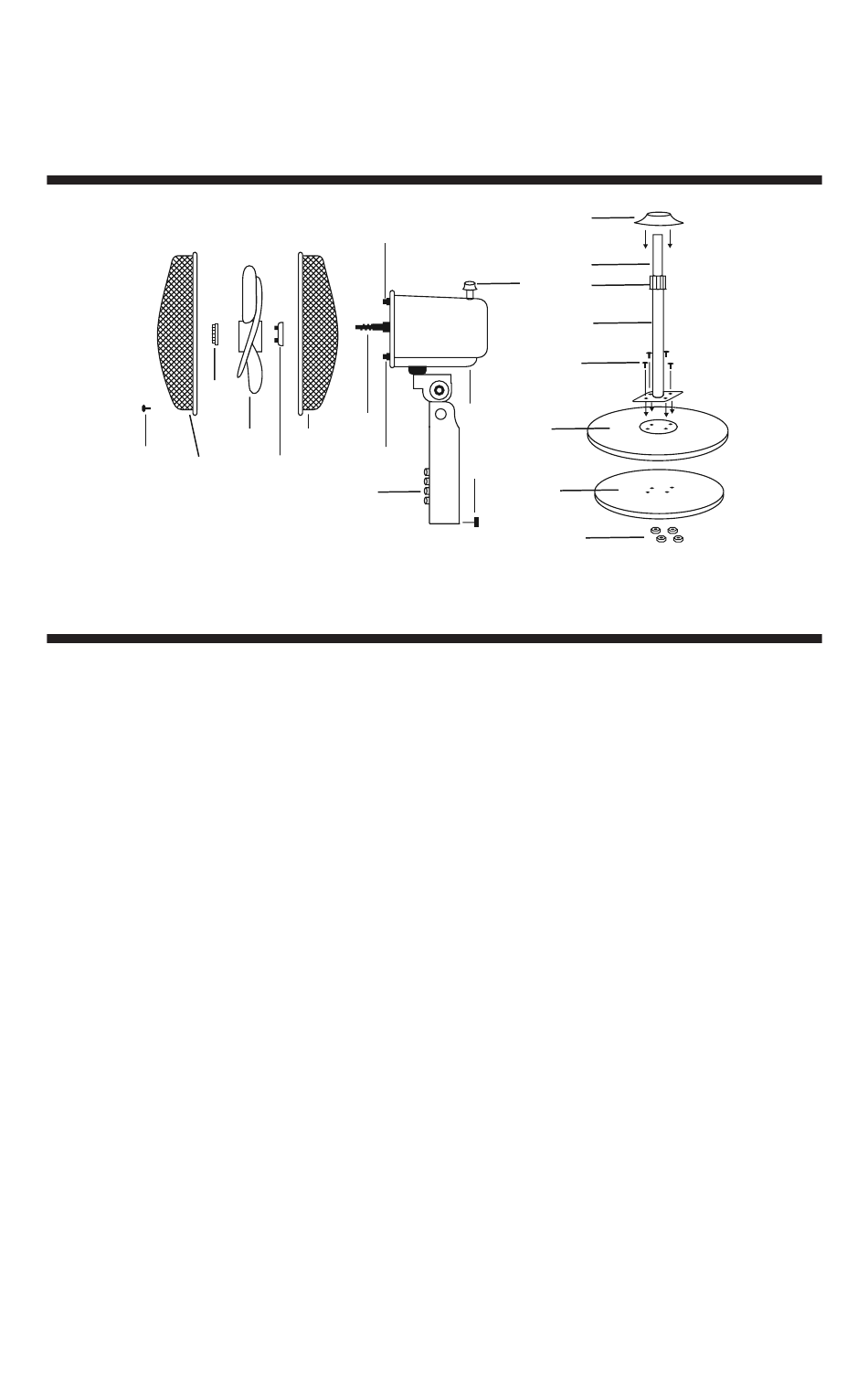

1. Das Gewicht des Sockels (18) unter den Sockel (17) legen, so dass
die Bohrungen übereinstimmen.
2. Die Sockelstange (15) auf dem Sockel (17) positionieren, so dass die
Bohrungen übereinstimmen.
3. Die Befestigungsschrauben (16) in die 4 Bohrungen der Sockelstange
(15) einführen.
4. Alles umdrehen und dabei darauf achten, dass die Schrauben (16)
in ihrer Position bleiben.
5. Die Bolzen (19) auf die Schrauben setzen und fest anziehen.
6. Den Sockel wieder umdrehen. Das Gewicht und die Sockelstange
sind nun befestigt. Den Griff der Höheneinstellung (14) von der
Sockelstange (15) abschrauben und die kleine Verzierung (12)
einsetzen. Die verstellbare Stange (13) aus der Sockelstange (15)
herausziehen, dann den Griff der Höheneinstellung (14) wieder an
der Sockelstange (15) anschrauben. Die Schraube des Hauptteils
(11) lockern.
7. Das Hauptteil in die verstellbare Stange (13) einführen. Die Schraube
(11) anschrauben.
8. Liegen Sie die Hinterseite der Gitter (6), an die Motor, die tragegriff
soll oben sein.
9. Dann schrauben Sie die Gitterbefestigung-Mutterschraube an. (5).
10. Drücken sie die Blätter (4) fast an die Motorwelle (7), sichern Sie es
mit die Nut (2).
16
B
7
4
6
A
5
10
GERÄT MONTAGE
12
13
8
14
15
16
9
17
11
18
19
