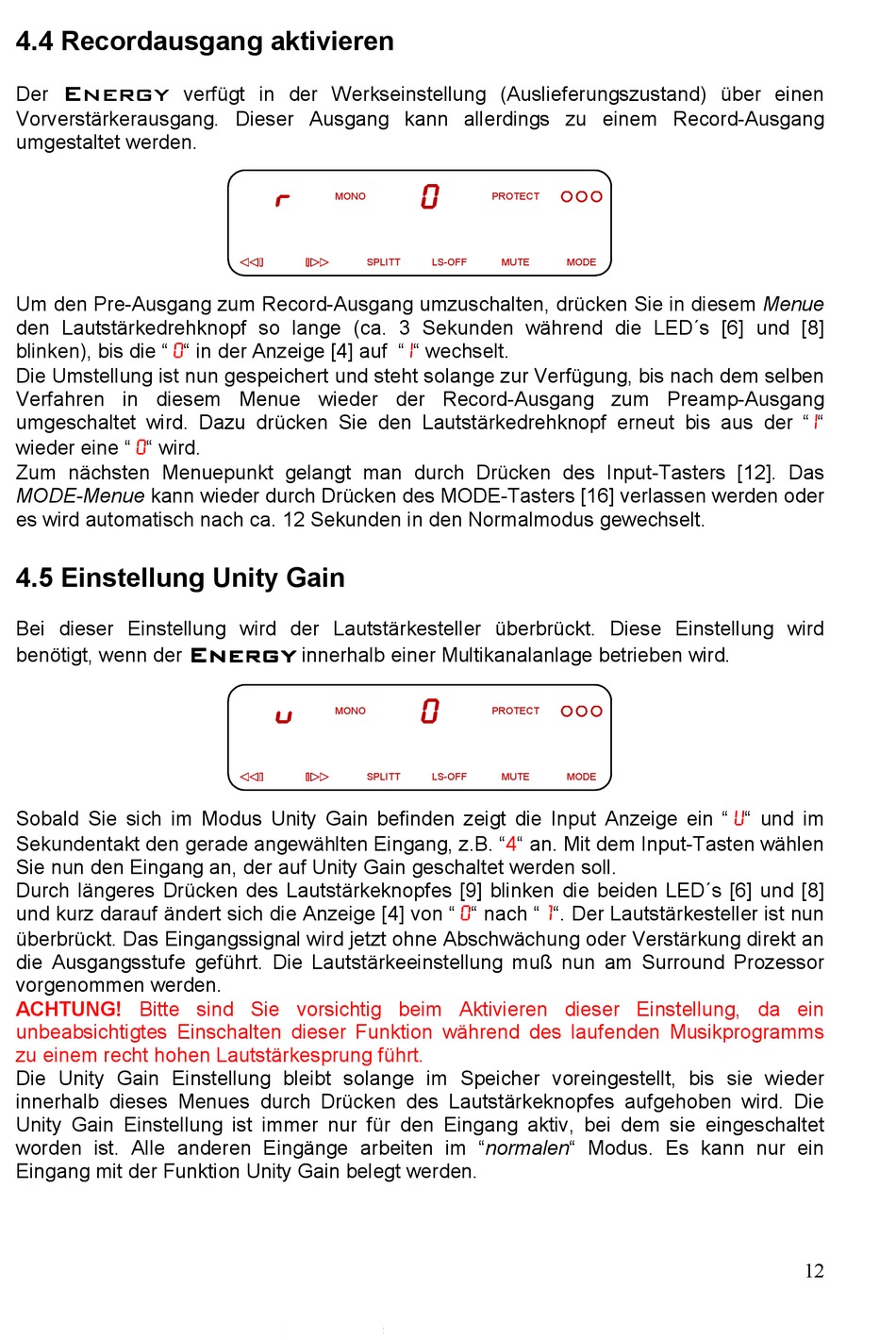

4.4 Recordausgang aktivieren

Energy
Der
Vorverstärkerausgang. Dieser Ausgang kann allerdings zu einem Record-Ausgang
umgestaltet werden.
Um den Pre-Ausgang zum Record-Ausgang umzuschalten, drücken Sie in diesem Menue
den Lautstärkedrehknopf so lange (ca. 3 Sekunden während die LED´s [6] und [8]
blinken), bis die "0" in der Anzeige [4] auf "I" wechselt.
Die Umstellung ist nun gespeichert und steht solange zur Verfügung, bis nach dem selben
Verfahren in diesem Menue wieder der Record-Ausgang zum Preamp-Ausgang
umgeschaltet wird. Dazu drücken Sie den Lautstärkedrehknopf erneut bis aus der "I"
wieder eine "0" wird.
Zum nächsten Menuepunkt gelangt man durch Drücken des Input-Tasters [12]. Das
MODE-Menue kann wieder durch Drücken des MODE-Tasters [16] verlassen werden oder
es wird automatisch nach ca. 12 Sekunden in den Normalmodus gewechselt.

4.5 Einstellung Unity Gain

Bei dieser Einstellung wird der Lautstärkesteller überbrückt. Diese Einstellung wird
benötigt, wenn der
Sobald Sie sich im Modus Unity Gain befinden zeigt die Input Anzeige ein "u" und im
Sekundentakt den gerade angewählten Eingang, z.B. "4" an. Mit dem Input-Tasten wählen
Sie nun den Eingang an, der auf Unity Gain geschaltet werden soll.
Durch längeres Drücken des Lautstärkeknopfes [9] blinken die beiden LED´s [6] und [8]
und kurz darauf ändert sich die Anzeige [4] von "0" nach "1". Der Lautstärkesteller ist nun
überbrückt. Das Eingangssignal wird jetzt ohne Abschwächung oder Verstärkung direkt an
die Ausgangsstufe geführt. Die Lautstärkeeinstellung muß nun am Surround Prozessor
vorgenommen werden.
ACHTUNG! Bitte sind Sie vorsichtig beim Aktivieren dieser Einstellung, da ein
unbeabsichtigtes Einschalten dieser Funktion während des laufenden Musikprogramms
zu einem recht hohen Lautstärkesprung führt.
Die Unity Gain Einstellung bleibt solange im Speicher voreingestellt, bis sie wieder
innerhalb dieses Menues durch Drücken des Lautstärkeknopfes aufgehoben wird. Die
Unity Gain Einstellung ist immer nur für den Eingang aktiv, bei dem sie eingeschaltet
worden ist. Alle anderen Eingänge arbeiten im "normalen" Modus. Es kann nur ein
Eingang mit der Funktion Unity Gain belegt werden.
verfügt in der Werkseinstellung (Auslieferungszustand) über einen
MONO
Energy Energy
Energy Energy
innerhalb einer Multikanalanlage betrieben wird.
MONO
PROTECT
SPLITT LS-OFF MUTE
PROTECT
SPLITT LS-OFF MUTE
