18 | Elektroinstallation
Referenz für Installateure und Benutzer
72

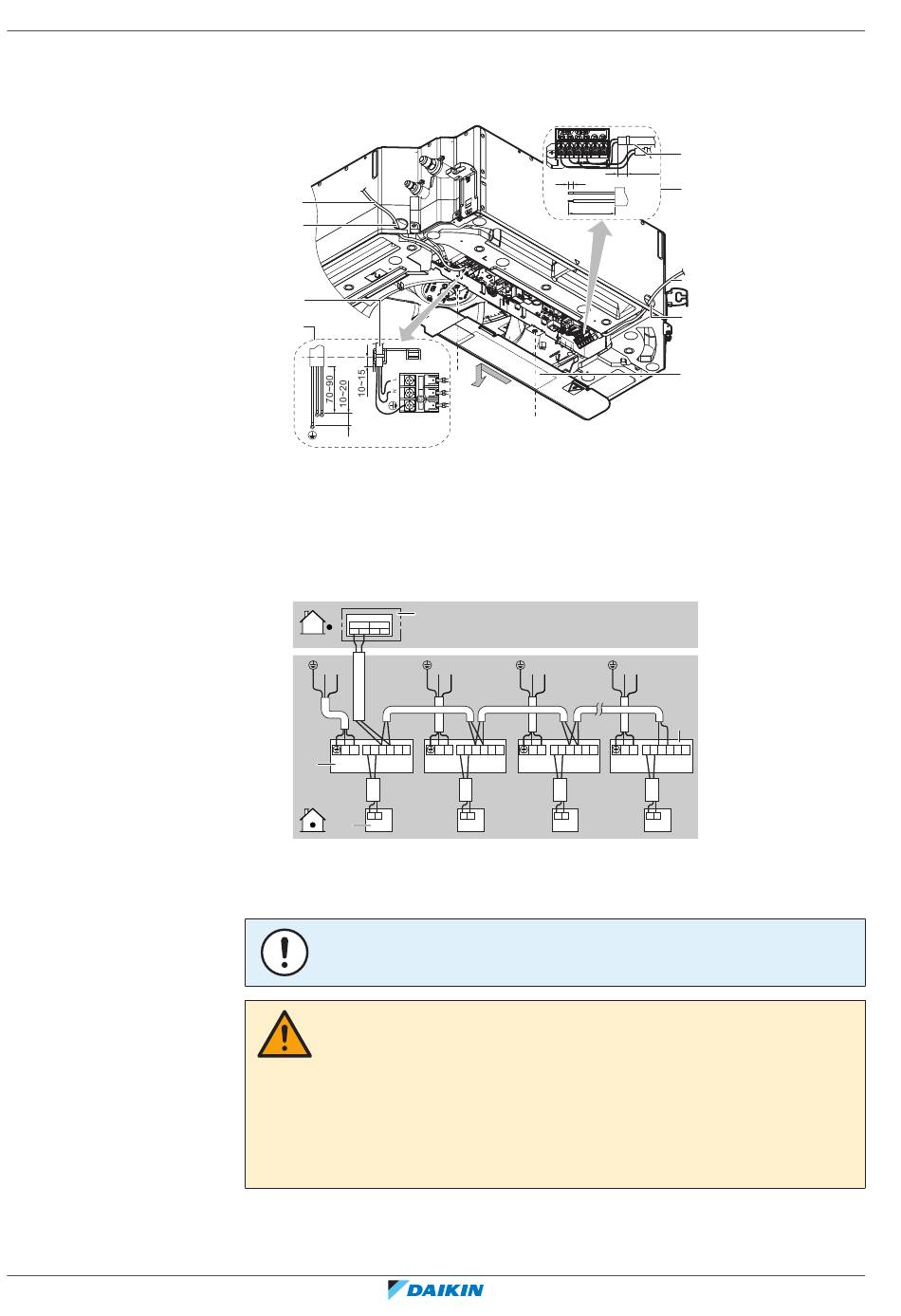

6 Alle Zwischenräume dicht machen (bauseitig zu liefern), damit keine Kleintiere
ins System gelangen können.
7 Die Wartungsblende wieder anbringen.
c
b
d
c
a Wartungsblende (mit Schaltplan)
b Kabelöffnung
c Stromversorgung anschließen
d Kabelbinder
e Anschluss des Benutzerschnittstellen-Kabels und des Übertragungskabels
Beispiel für ein komplettes System
1 Benutzerschnittstelle regelt 1 Inneneinheit.
Control box
IN/D OUT/D
F 1 F 2 F 1 F 2
N L
N L
P P F F T T
1 2 1 2 1 2
b
P P
1 2
c
a Außeneinheit
b Inneneinheit
c Benutzerschnittstelle
d Die am weitesten entfernt nachgeschaltete Inneneinheit
HINWEIS
Anschluss einer Gruppenregelung ist NICHT zulässig.
ACHTUNG
▪
Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden
werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem
kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum
Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*).
▪
Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit.
Weitere Informationen finden Sie in der Installations- und Betriebsanleitung der
Benutzerschnittstelle.
7
70~90
a
N L N L
N L N L
P P F F T T P P F F T
1 2 1 2 1 2 1 2 1 2 1
P P P P
1 2 1 2
d
10~15
e
e
b
a
(mm)
N L
d
N L
T P P F F T T
2 1 2 1 2 1 2
P P
1 2
