Abflussrohr an der Inneneinheit anschließen
FXFA20~125A2VEB
VRV System Klimaanlage
4P599624-1A – 2020.06

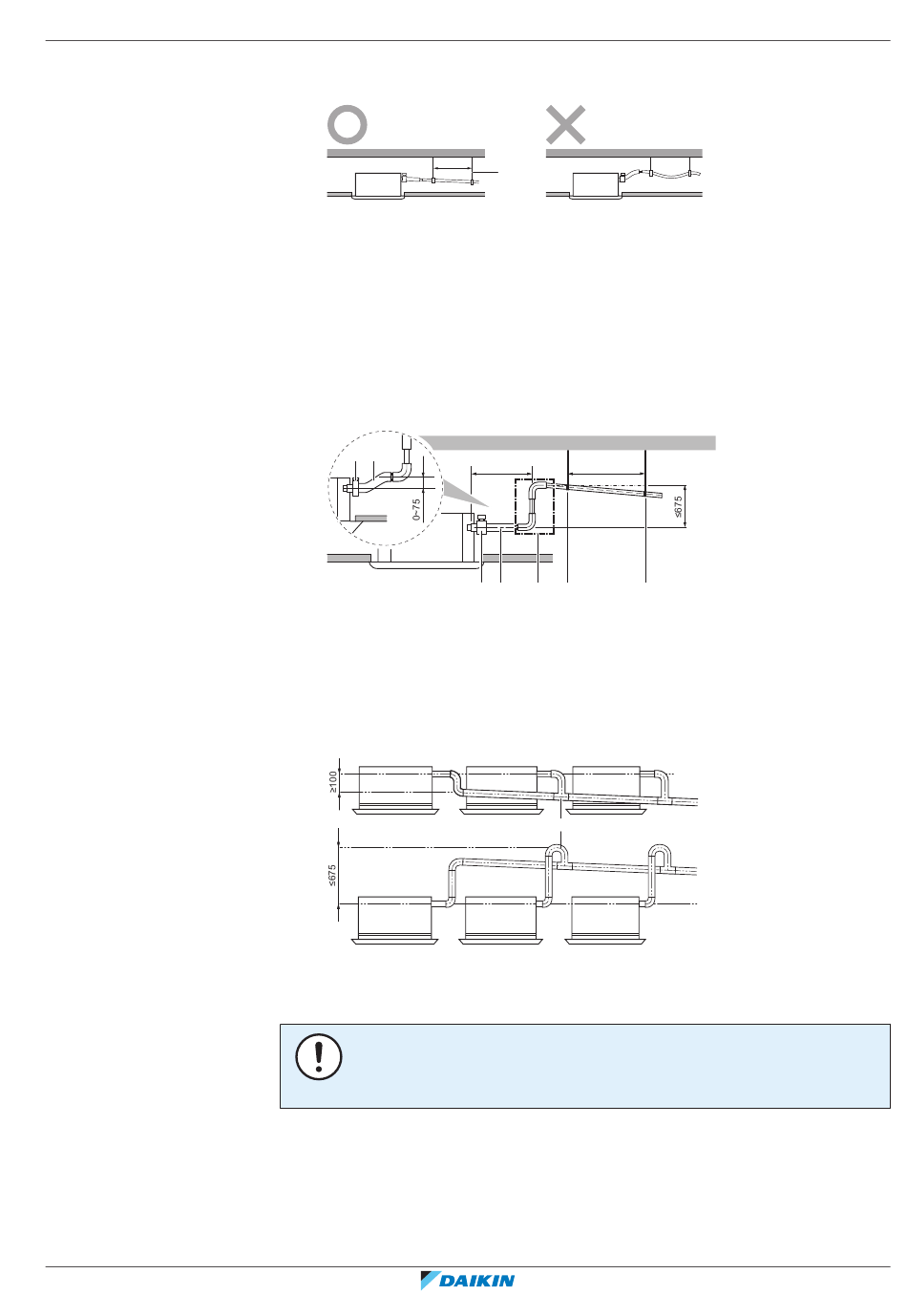

▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens 1/100), damit sich
im Rohr keine Luftblasen bilden können. Haltestangen so verwenden wie gezeigt.
1~1.5 m
a Haltestange
O Zulässig
X Nicht zulässig
▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen, damit sich kein
Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im
Gebäude.
▪ Steigleitung. Falls notwendig, können Sie eine Steigleitung installieren, damit ein
Gefälle erzielt werden kann.
- Neigung des Ablaufschlauchs: 0~75 mm, damit das Rohr nicht belastet wird
und keine Luftblasen entstehen.
a b
a Metallschelle (Zubehör)
b Ablaufschlauch (Zubehör)
c Abflussrohr ansteigend (Vinylrohr mit 25 mm Nenndurchmesser und 32 mm Außendurchmesser) (bauseitig
zu liefern)
d Aufhängungen (bauseitig zu liefern)
▪ Abflussrohre zusammenführen. Sie können Abflussrohre zusammenführen.
Darauf achten, dass die Rohre und T-Verbindungen das richtige Maß haben. Es
muss der Betriebskapazität der Einheiten entsprechen.
a T-Verbindung
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es zu Leckagen kommen, so
dass der Bereich der Installation und die Umgebung beschädigt werden können.
1 Den Abflussschlauch so weit wie möglich auf den Abflussrohr-Anschluss
schieben.
2 Die Metallschelle befestigen und festziehen, bis der Schraubenkopf weniger
als 4 mm Abstand von der Metallschelle hat.
16
a
≤300
1000~1500
a
b c d d
a
Installation des Geräts
|
(mm)
(mm)
